| Номер в госреестре | 78385-20 |
| Наименование СИ | Резервуары стальные вертикальные цилиндрические |
| Обозначение типа СИ | РВСПК-50000 |
| Изготовитель | АО "Новокузнецкий завод резервуарных металлоконструкций им.Н.Е.Крюкова", г.Новокузнецк |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные вертикальные цилиндрические РВСПК-50000 предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Принцип действия резервуаров стальных вертикальных цилиндрических РВСПК-50000 основан на измерении объема нефти и нефтепродуктов в зависимости от уровня их наполнения.
Резервуары представляет собой стальную конструкцию, состоящую из цилиндрической стенки, днища и плавающей крыши. Тип резервуаров - наземные стальные вертикальные цилиндрические с плавающей крышей.
Цилиндрическая стенка резервуаров включает в себя двенадцать цельносварных поясов полистовой сборки.
Заполнение и опорожнение резервуара осуществляется через приемно-раздаточные устройства, расположенные в нижней части резервуара.
Резервуары РВСПК-50000 с заводскими №№ 1524, 1548 расположены на территории АО «ТАИФ-НК», Республика Татарстан, Нижнекамский район, г. Нижнекамск.

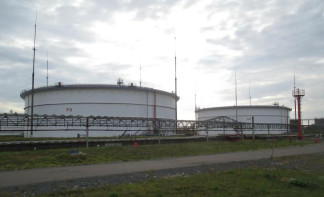

Общий вид резервуаров стальных вертикальных цилиндрических РВСПК-50000 приведен на рисунке 1.
Пломбирование резервуаров стальных вертикальных цилиндрических РВСПК-50000 не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 50000 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара (геометрический метод), % | ±0,1 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С - атмосферное давление, кПа | от -50 до +50 от 84,0 до 106,7 |
| Средний срок службы, лет | 30 |
наносится на титульный лист паспорта резервуара типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной вертикальный цилиндрический | РВСПК-50000 | 2 шт. |
| Паспорт | - | 2 экз. |
| Градуировочная таблица | - | 2 экз. |
осуществляется по документу ГОСТ 8.570-2000 «Государственная система обеспечения единства измерений. Резервуары стальные вертикальные цилиндрические. Методика поверки». Основные средства поверки:
- рулетка измерительная металлическая с грузом Р30Н2Г 2-го класса точности, с верхним пределом измерений 30 м (регистрационный номер 55464-13);
- рулетка измерительная металлическая Р100У2К, с верхним пределом измерений 100 м (регистрационный номер 51171-12);
- толщиномер ультразвуковой А1207 (регистрационный номер 48244-11);
- нивелир электронный SDL30 (регистрационный номер 51740-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельстве о поверке и в градуировочной таблице резервуара.
отсутствуют.
Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим РВСПК-50000
Приказ Росстандарта № 256 от 7 февраля 2018 года «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 20.11.2024 |
