| Номер в госреестре | 78386-20 |
| Наименование СИ | Резервуары горизонтальные стальные |
| Изготовитель | ООО "Челябгазстройкомплект", г.Челябинск |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары горизонтальные стальные (далее по тексту - резервуары) предназначены для измерений объема нефтепродуктов, а также для их приема, хранения и отпуска.
Принцип действия резервуаров основан на заполнении их или сливе из них нефтепродукта до определенного уровня согласно градуировочным таблицам резервуаров.
Резервуары представляют собой стальные одностенные сосуды прямоугольного сечения, имеющие две секции. Каждая секция может использоваться для хранения различных видов нефтепродуктов.
Резервуары оборудованы приемо-раздаточными патрубками и технологическими люками. Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки.
Резервуар зав. №1012 входит в состав контейнерной автозаправочной станции, расположенной по адресу: Омская обл., Полтавский р-н., с. Соловьевка.
Резервуар зав. №1022 входит в состав контейнерной автозаправочной станции, расположенной по адресу: Омская обл., Называевский р-н., с. Князево.
Резервуар зав. №1023 входит в состав контейнерной автозаправочной станции, расположенной по адресу: Омская обл., Нововаршавский р-н., пгт. Большегривское.

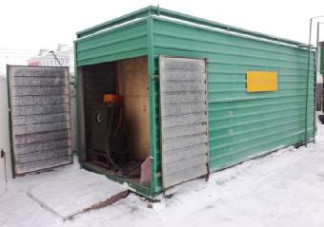

Общий вид и эскиз резервуаров представлены на рисунке 1.
б)
Пломбирование резервуаров не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| Заводской номер | 1012 | 1022 | 1023 |
| Номинальная вместимость, м3 | 16,0 | 15,2 | 8,0 |
| Номинальная вместимость секции 1, м3 | 8,0 | 8,0 | 4,0 |
| Номинальная вместимость секции 2, м3 | 8,0 | 7,2 | 4,0 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,25 | ||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Заводской номер | 1012 1022 1023 |
| Габаритные размеры, мм, не более: | |
| - высота (с трубопроводами) | 2600 |
| - длина | 6000 |
| - ширина | 2200 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от -60 до +40 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 20 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Количество |
| Резервуар | 1 шт. |
| Паспорт | 1 экз. |
| Градуировочная таблица | 1 экз. |
| Методика поверки | 1 экз. |
осуществляется по документу ОЦСМ 088196-2019 МП «ГСИ. Резервуары горизонтальные стальные. Методика поверки», утвержденному ФБУ «Омский ЦСМ» 06.12.2019 г..
Основные средства поверки: рабочий эталон 2 разряда по Государственной поверочной схеме для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости (комплекс градуировки резервуаров «Зонд» рег. №17906-98).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик резервуаров с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и в градуировочную таблицу.
отсутствуют.
Нормативные документы, устанавливающие требования к резервуарам горизонтальным стальным
Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденная Приказом Росстандарта №256 от 07.02.2018 г.
