Расходомеры-счетчики жидкости РВШ-ТА, 78390-20

78390-20
Расходомеры-счетчики жидкости «РВШ-ТА» (далее расходомеры) предназначены для измерений объема и объемного расхода ньютоновских жидкостей.
Карточка СИ
Номер в госреестре 78390-20
Наименование СИ Расходомеры-счетчики жидкости
Обозначение типа СИ РВШ-ТА
Изготовитель ООО "Мария+", Брянская обл., г.Клинцы
Год регистрации 2020
Срок свидетельства 01.06.2025
МПИ (интервал между поверками) 2 года
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Расходомеры-счетчики жидкости «РВШ-ТА» (далее расходомеры) предназначены для измерений объема и объемного расхода ньютоновских жидкостей.

Описание

Принцип действия расходомеров основан на измерении частоты вращения аксиальной турбины и количества импульсов посредством магнитоиндукционного датчика. На основе измерения частоты и количества импульсов, которые генерируются магнитоиндукционным датчиком и характеристик первичного преобразователя турбинного типа (далее ПИП), вторичный электронный прибор (далее ВЭП) рассчитывает объемный расход и объем прошедшей через ПИП жидкости.

Расходомеры состоят из:

-    ПИП, представляющего из себя отрезок стальной трубы, внутри которой установлены передний и задний стабилизаторы потока. В стабилизаторах установлены подшипники качения, к которым крепится аксиальная турбина. На корпусе ПИП в области турбины установлен магнитоиндукционный датчик, не имеющий контакта с измеряемой средой;

-    ВЭП в качестве которого используется счетчик-контроллер электронный «СКЭ»;

-    преобразователя измерительного (далее ПИ), устанавливающегося в измерительную цепь между ПИП и ВЭП при длине соединительного кабеля более 2 метров, для усиления сигнала.

Расходомеры выпускаются в различных модификациях, отличающихся метрологическими характеристиками и конструкцией.

Схема условного обозначения расходомеров:

РВШ - ТА - ХХХ - ХХХ - Х - ХХ

I—- Дополнительное исполнение согласно

эксплуатационной документации

-Исполнение по присоединению к трубопроводу

согласно эксплуатационной документации

-Значение номинального(условного) давления PN

по ГОСТ 26349-84: 025; 063; 160; 250

-Значение условного прохода (номинального размера)

DN по ГОСТ 28338-89 (типоразмер): 10; 20; 32; 50; 65; 80; 100; 150; 200; 250

-Расходомер-счетчик турбинного типа с аксиально

расположенной турбиной

-Расходомер-счетчик изготовленный по

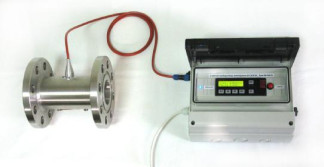

ТУ 26.51.63-001-84239441-2019 Общий вид расходомера представлен на рисунках 1 и 2.

Схема нанесения заводских пломб и обозначение места нанесения знака поверки представлены на рисунке 3.

Рисунок 3 - Схема нанесения заводских пломб и обозначение места нанесения знака

поверки

Программное обеспечение

Уровень защиты программного обеспечения "средний" в соответствии с Р 50.2.077-2014.

Таблица 1 -Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Индентификационное наименование ПО

У2.02.ПР200СИ30.1.420.485. ДМ

Номер версии (идентификационный номер) ПО

2.02

Цифровой идентификатор ПО

7E1D88DCDE7F46EA2307A5202B631E62BCB

FDB57BC31AF7914EB90265DF1F0AB

Алгоритм вычисления контрольной суммы

SHA256

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Номинальный диаметр (DN)

10

20

32

50

65

80

100

150

200

250

Минимальный расход, Qmin, м3/ч

0,12

0,3

1

2

4

8

20

36

90

150

Максимальный расход, Qmax м3/ч

3

7

20

40

80

160

260

550

1100

1900

Пределы допускаемой относительной погрешности при измерении объема и объемного расхода, %

±0,25; ±0,50; ±1,00

Номинальное рабочее давление, МПа, не более

16,0

25,0

6,3

Температура измеряемой жидкости, °С

от -50 до +250

Потеря давления измеряемой среды, МПа, не более

0,1

Диапазон вязкости измеряемой среды, мм2/с (сСт)

от 0,6 до 300

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Параметры электрического питания:

- напряжение переменного тока, В

220”*

- частота переменного тока, Гц

от 47 до 63

- напряжение постоянного тока, В

24+?

Потребляемая мощность, В • А, не более

5

Продолжение таблицы 3

Наименование характеристики

Значение

Габаритные размеры ПИП, мм, не более

- высота

470

- ширина

470

- длина

224

Габаритные размеры ВЭП, мм, не более

- высота

140

- ширина

326

- длина

250

Масса ПИП, кг, не более

142

Условия эксплуатации ПИП:

- температура окружающей среды, °С

от -55 до +250

- относительная влажность воздуха при 35 °С,

%, не более

98

- атмосферное давление, кПа

от 84,0 до 106,7

Условия эксплуатации ВЭП:

- температура окружающей среды, °С

от -20 до +50

- относительная влажность воздуха при 30 °С,

%, не более

95

- атмосферное давление, кПа

от 84,0 до 106,7

Условия эксплуатации ПИ:

- температура окружающей среды, °С

от -55 до +60

- относительная влажность воздуха при 35 °С,

%, не более

98

- атмосферное давление, кПа

от 84,0 до 106,7

Степень защиты ВЭП по ГОСТ 14254-15

IP66

Средний срок службы, лет

9

Средняя наработка на отказ, ч

50000

Знак утверждения типа

наносится на шильдик ПИП фотохимическим методом или методом лазерной гравировки, а также на титульный лист руководства по эксплуатации и паспорта типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Расходомер-счетчик РВШ-ТА

1 шт.

Паспорт

РВШ-ТА.00.00.000 ПС

1экз.

Руководство по эксплуатации

РВШ-ТА.00.00.000 РЭ

1экз.

Методика поверки

МП 208-060-2019

1экз.

Поверка

осуществляется по документу МП 208-060-2019 «ГСИ. Расходомеры-счетчики жидкости «РВШ-ТА». Методика поверки», утвержденному ФГУП «ВНИИМС» от 24.12.2019 г.

Основные средства поверки:

Установка поверочная 1-го разряда в соответствии с ГПС (часть 1), утвержденной приказом Росстандарта от 07.02.2018 г. №256, с диапазоном воспроизведения объемного расхода соответствующим диапазону измерений поверяемого расходомера, пределы допускаемой относительной погрешности измерений не более ±0,08 %.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

Знак поверки наносится на пломбу в соответствии с рисунком 3, в свидетельство о поверке или в паспорт.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерения массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости

ТУ 26.51.63-001-84239441-2019 - Расходомеры-счетчики жидкости РВШ. Технические условия
