| Номер в госреестре | 78391-20 |
| Наименование СИ | Резервуары вертикальные стальные цилиндрические |
| Обозначение типа СИ | РВС-400 |
| Изготовитель | ООО "Дальпроектлегконструкция", г.Хабаровск |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары вертикальные стальные цилиндрические РВС-400 предназначены для измерения объема, а также приема, хранения и отпуска газового конденсата.
Принцип работы резервуаров основан на заполнении и опорожнении газового конденсата через приемо-раздаточные патрубки, расположенные в нижней части резервуара.
Резервуары представляют собой надземные вертикальные стальные конструкции цилиндрической формы с плоским днищем и крышей. Цилиндрическая стенка резервуара включает в себя пять цельносварных поясов полистовой сборки.
Резервуары вертикальные стальные цилиндрические расположены на установке комплексной подготовки газа «Вознесенская» ООО «ННК-Саратовнефтегаздобыча», 4 км от с. Романовка, Федоровского района Саратовской области.

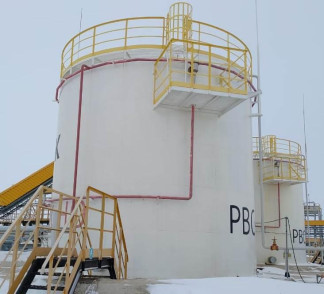

Общий вид резервуаров представлен на рисунках 1.
Пломбирование резервуаров вертикальных стальных цилиндрических РВС-400 не предусмотрено.
отсутствует.
Таблица 1 - Метрологические и технические характеристики
| Наименование характеристики | Значение |
| РВС-400 | |
| Номинальная вместимость, м3 | 400 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара (геометрический метод), % | ± 0,2 |
| Условия эксплуатации: - температура окружающей среды, °С - атмосферное давление, кПа | от - 41 до + 42 от 98,0 до 104,0 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 2 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар вертикальный стальной цилиндрический | РВС-400 зав. №№ 9.1, 9.2 | 2 шт. |
| Паспорт | - | 2 экз. |
| Градуировочная таблица | - | 2 экз. |
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая 2-го класса точности Р20Н2Г, с верхним пределом измерений 20 м, регистрационный № 55464-13;
- рулетка измерительная металлическая 2-го класса точности Р50У2К, предел измерений 50 м, регистрационный № 55464-13;
- толщиномер ультразвуковой ТУЗ-2, диапазон измерений от 0,6 до 30 мм, погрешность ± 0,1 мм, регистрационный № 24011-08;
- нивелир оптико-механический с компенсатором VEGA L30, регистрационный № 50514-12;
- рейка нивелирная телескопическая VEGA TS4M, регистрационный № 51835-12;
- штангенциркуль 2-го класса точности ТТТЦ-ТТ, регистрационный № 22088-07;
- анемометр цифровой переносной АП1М, регистрационный № 24079-08
- прибор комбинированный Testo 622, регистрационный № 53505-13.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в градуировочной таблице резервуара в месте подписи поверителя.
отсутствует.
Нормативные документы, устанавливающие требования к резервуарам вертикальным стальным цилиндрическим РВС-400
Приказ № 256 от 07.02.2018 г. «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
| Зарегистрировано поверок | 5 |
| Поверителей | 2 |
| Актуальность данных | 05.12.2024 |
