| Номер в госреестре | 78395-20 |
| Наименование СИ | Устройства весоизмерительные автоматические |
| Обозначение типа СИ | LS4000, WL4000 |
| Изготовитель | "DIBAL, S.A.", Испания |
| Год регистрации | 2020 |
| Срок свидетельства | 01.06.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройства весоизмерительные автоматические LS4000, WL4000 (далее — средство измерений) предназначены для измерений массы.
Принцип действия средства измерений основан на использовании гравитационного притяжения. Сила тяжести объекта измерений вызывает деформацию чувствительного элемента средства измерений, которая преобразуется им в аналоговый электрический сигнал, пропорциональный массе объекта измерений. Этот сигнал подвергается аналого-цифровому преобразованию, математической обработке электронными устройствами средства измерений с дальнейшим определением значения массы объекта измерений.
Измеренное значение массы отображается в визуальной форме на дисплее средства измерений, а также может быть сохранено в запоминающем устройстве.
Средства измерений представляют собой устройства весоизмерительные автоматические по ГОСТ Р 54796—2011.
Средства измерений модификации LS4000, представляющие собой однодиапазонные устройства для автоматического динамического или статического взвешивания объектов измерений при их движении по конвейерной ленте, включают в себя следующие функциональные узлы:
- грузоприемное устройство (далее — ГПУ), включающее в себя тензометрический весоизмерительный датчик с аналоговым выходным сигналом (далее — датчик);
- одну или более грузовых транспортных систем, конструктивно объединенных с ГПУ, или представляющих собой отдельный узел;
- ленточные и/или роликовые грузовые конвейеры;
- устройство обработки аналоговых данных (аналого-цифрового преобразования сигнала датчиков);
- устройство обработки измерительной информации (цифровых данных), объединенное с показывающим устройством и клавиатурой управления, осуществляющее также формирование команд управления исполнительными механизмами средства измерений;
- блоки цифровых интерфейсов, устройства питания и коммутации.
В зависимости от применения средства измерений (устройство для сортировки по массе, устройство для этикетирования массы, устройство для этикетирования массы и стоимости взвешенного объекта), в его состав могут входить датчики нахождения объекта измерения на ГПУ, устройства отбраковки/сортировки, печатающие устройства, устройства обнаружения металлов внутри объектов измерений (металлодетекторы), сканеры для чтения штрих-кодов.
Средства измерений модификации WL4000, представляющие собой однодиапазонные устройства для автоматического статического взвешивания объектов измерений и этикетирования массы и стоимости взвешенного изделия, предназначенные для использования как в качестве самостоятельных устройств, так и для встраивания в упаковочные машины, включают в себя следующие функциональные узлы:
- ГПУ, включающее в себя датчик;
- устройство обработки аналоговых данных (аналого-цифрового преобразования сигнала датчиков);
- устройство обработки измерительной информации (цифровых данных), объединенное с показывающим устройством и клавиатурой управления, осуществляющее также формирование команд управления исполнительными механизмами средства измерений;
- блоки цифровых интерфейсов, устройства питания и коммутации;
- печатающее устройство.
В состав средства измерений также может входить терминал с сенсорным экраном, выполняющий функции показывающего устройства и клавиатуры управления.
Функциональные узлы модификаций LS4000 и WL4000 могут быть выполнены в отдельных корпусах, объединены в одном корпусе с одним или несколькими узлами или заключены в электрический шкаф. ГПУ, электронные устройства могут быть также установлены на общей опорной раме, индивидуальных опорных рамах или закреплены на каркасе шкафа управления.
Общий вид средства измерений и дополнительного терминала представлен на рисунках 1 и 2.

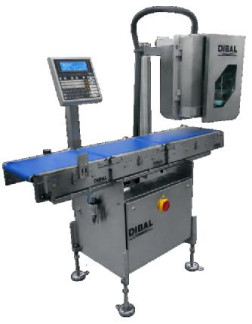

LS4000 (исполнение в качестве устройства для этикетирования массы)
Рисунок 1 — Общий вид средства измерений (модификации LS4000) и терминала с
сенсорным экраном (примеры)
устройство обработки измерительной информации с показывающим устройством и клавиатурой управления
WL4000 (для использования как в качестве самостоятельных устройств)
Рисунок 2 — Общий вид средства измерений средства измерений (модификации WL4000,
примеры)
Защита от несанкционированного доступа осуществляется с помощью пломбировки разрушаемой наклейкой корпуса устройства обработки аналоговых данных, закрывающего разъем для подсоединения сигнального кабеля датчика. Схема пломбировки средства измерений от несанкционированного доступа приведена на рисунке 3.
Место нанесения разрушаемой наклейки на стык крышки корпуса
Место нанесения разрушаемой наклейки на винт крепления крышки корпуса
Место нанесения разрушаемой наклейки на винт крепления крышки корпуса
Место нанесения разрушаемой наклейки на стык крышки корпуса
Место нанесения разрушаемой наклейки на стык крышки корпуса
WL4000
На маркировочной табличке средства измерений указываются основные данные:
- наименование (или торговая марка) изготовителя;
- обозначение типа средства измерений;
- заводской (серийный) номер;
- обозначение класса (классов) точности;
- знак утверждения типа;
- максимальная скорость грузовой транспортной системы (если применимо, для средств измерений, предназначенных для взвешивания объектов измерений при их движении по конвейерной ленте);
- максимальная скорость взвешивания, нагрузок/мин (если применимо);
- обозначения режима взвешивания, для которого предназначено средство измерения (если применимо, для средств измерений, предназначенных для взвешивания объектов измерений при их движении по конвейерной ленте);
- значения: максимальной нагрузки Max, минимальной нагрузки Min, поверочного деления е, цены деления шкалы d, диапазона уравновешивания тары при наличии соответствующего устройства.
Основные метрологические характеристики (Max, Min, е, d) также могут быть указаны на лицевой панели устройства обработки измерительной информации и/или на дисплее терминала с сенсорным экраном.
Программное обеспечение (далее - ПО) средства измерений является встроенным.
ПО состоит из метрологически значимой и метрологически незначимой (функциональной) частей.
Метрологически значимой частью ПО является ПО устройства обработки измерительной информации, разделенное на несколько модулей. Посредством модуля ПО «Вес»/«Weight» формируется измеренное значение массы и ПО. Посредством модуля ПО «ЦП»/«СРи» осуществляется настройка рабочих параметров средства измерений, а также хранение измерительной информации.
Функциональная часть ПО («Дисплей»/«^8р1ау») реализует пользовательский интерфейс, функции показывающего устройства и клавиатуры управления.
ПО терминала с сенсорным экраном реализует все вышеперечисленные функции и является полностью метрологически значимым.
Защита метрологически значимой части ПО обеспечивается:
- применением специализированного оборудования (изготовителя) для загрузки ПО в запоминающее устройство средства измерений;
- отсутствием интерфейса пользователя для внесения изменений ПО и данных;
- разграничением прав доступа к режимам работы средства измерений с помощью пароля.
Идентификационные данные ПО (Таблица 1) устройства обработки измерительной информации доступны для просмотра при включении средства измерений или в соответствующем пункте меню согласно руководству по эксплуатации. Версия ПО терминала с сенсорным экраном отображается на дисплее во время работы средства измерений.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077—2014.
Таблица 1 — Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | ||
| «Вес»/«W ei ght» | «ЦП»/«СРи» | терминал с сенсорным экраном | |
| Идентификационное наименование ПО | — | ||
| Номер версии (идентификационный номер) ПО * | 1.02 | 1.27 | 1.10 А |
| Цифровой идентификатор ПО | — | ||
| * номер версии не ниже указанного. | |||
Таблица 2 — Метрологические ха
зактеристики LS4000
| Метрологическая характеристика | LS4 | о о о | LS4 | о о о | LS4 | о о о | LS4 | 000 |
| Класс точности по ГОСТ Р 54796—2011 | XIII(1) | Y(a) | XIII(1) | Y(a) | XIII(1) | Y(a) | XIII(1) | Y(a) |
| Максимальная нагрузка Max, г | 6000 | 10000 | 20000 | 30000 | ||||
| Минимальная нагрузка Min, г: - при динамическом взвешивании - и/или при статическом взвешивании | 100 40 | 40 40 | 250 100 | 100 100 | 500 200 | 200 200 | 500 200 | 200 200 |
| Поверочное деление е, действительная цена деления (шкалы) d, е =d, г | 2 | 5 | 10 | 10 | ||||
| Число поверочных делений, n | 3000 | 2000 | 2000 | 3000 | ||||
| Диапазон уравновешивания (взвешивания) тары (полуавтоматическое устройство выборки массы тары) при статическом взвешивании, г, не более | 5998 | 9995 | 19990 | 29990 | ||||
| Диапазон устройства предварительного задания массы тары) при статическом взвешивании, г, не более | 5998 | 9995 | 19990 | 29990 | ||||
Таблица 3 — Метрологические характеристики WL4000
| Метрологическая характеристика | WL4000 | WL4000 |
| Класс точности по ГОСТ Р 54796—2011 | Y(a) | Y(a) |
| Максимальная нагрузка Max, г | 6000 | 10000 |
| Минимальная нагрузка Min, г | 40 | 100 |
| Поверочное деление е, действительная цена деления (шкалы) d, e=d, г | 2 | 5 |
| Число поверочных делений, n | 3000 | 2000 |
| Диапазон уравновешивания (взвешивания) тары (полуавтоматическое устройство выборки массы тары), г, не более | 5998 | 9995 |
| Диапазон устройства предварительного задания массы тары, г, не более | 5998 | 9995 |
Таблица 4 — Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - номинальное напряжение переменного тока, В | 220 -15% |
| - частота переменного тока, Гц | 50±1 |
| Максимальная скорость грузовой транспортной системы vMax (максимальная скорость взвешивания), м/мин (нагрузок/мин), при динамическом взвешивании нагрузок массой m, выраженной в поверочных делениях: 0 < m < 1000е | 61,5 (162) |
| 1000е < m < 2000е | 36 (95) |
| 2000е < m < 3000е | 19 (50) |
Окончание таблицы 4
| Условия эксплуатации: о/"ч - температура окружающей среды, С - относительная влажность, % | от -10 до +40 до 85 включ. |
| Габаритные размеры средства измерений, мм, не более | |
| - высота | 2500 |
| - ширина | 1500 |
| - длина | 5000 |
| Масса, кг, не более | 1000 |
наносится на маркировочную табличку, расположенную на корпусе средства измерений методом офсетной печати, а также на титульный лист эксплуатационного документа.
Таблица 5 — Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Средство измерений | — | 1 шт. |
| Комплект принадлежностей (по отдельному заказу) | — | 1 шт. |
| Руководство по эксплуатации | — | 1 экз. |
| Методика поверки | МП 204-17-2019 | 1 экз. |
осуществляется по документу МП 204-17-2019 «ГСИ. Устройства весоизмерительные автоматические LS4000, WL4000. Методика поверки», утвержденному ФГУП «ВНИИМС» 12.12.2019 г.
Основные средства поверки рабочие эталоны 3-го, 4-го или 5-го разряда по приказу Росстандарта от 29 декабря 2018 г № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы» (гири, соответствующие классам точности F1, F2, М1 по ГОСТ OIML R 111-1-2009; весы неавтоматического действия по ГОСТ OIML R 76-1-2011 (весы для статического взвешивания), обеспечивающие измерения испытательной нагрузки (условно истинного значения массы) с погрешностью, не превышающей 1/3 пределов допускаемых показателей точности средства измерений).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке средства измерений.
приведены в эксплуатационном документе.
ГОСТ Р 54796—2011 «Устройства весоизмерительные автоматические. Часть 1. Метрологические и технические требования. Испытания»
Приказ Росстандарта от 29 декабря 2018 г № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы»
Техническая документация «Dibal S.A.», Испания
