| Номер в госреестре | 78400-20 |
| Наименование СИ | Установка ультразвукового контроля полых осей колесных пар |
| Обозначение типа СИ | SHUTTLE R |
| Изготовитель | "Actemium Cegelec GmbH", Германия |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установка ультразвукового контроля полых осей колесных пар SHUTTLE R (далее -установка) предназначена для измерений амплитуд эхо-сигналов, отраженных от дефектов, времени прохождения ультразвуковых колебаний и координат дефектов.
Принцип действия установки основан на возбуждении ультразвуковых колебаний в материале контролируемого объекта и приеме ультразвуковых колебаний, отраженных от дефектов и границ материалов.
Установка состоит из сканера, системы управления и транспортного оборудования. В состав сканера входят система контактной среды и два заменяемых инспекционных зонда с пьезоэлектрическими преобразователями. Инспекционный зонд ультразвуковой системы 1 предназначен для ультразвукового контроля (далее -УЗК) осей при освидетельствовании и ремонте, инспекционный зонд ультразвуковой системы 2 предназначен для УЗК осей при проведении приемо-сдаточных испытаний. Система управления состоит из электронной ультразвуковой системы и панели управления. В состав транспортного оборудования входят транспортная тележка, подъемно-поворотное устройство и тележка для комплекта мер моделей дефектов для ультразвукового контроля полых осей электропоездов.

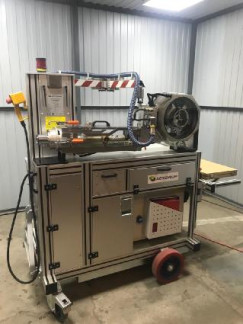

Общий вид установки представлен на рисунке 1.
Пломбирование установки не предусмотрено.
Установка имеет встроенное программное обеспечение (ПО) US_Wellen_DB, основными функциями которого являются обработка результатов измерений, управление системой, создание и сохранение файлов с данными контроля, протоколов контроля, файлов настроек, формирование отчетов в реальном времени.
Процедуры настройки передатчика и приемника ультразвуковой электронной системы, осуществляется с помощью встроенного ПО USPC-7100.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | US_Wellen_DB | USPC-7100 |
| Номер версии (идентификационный номер) ПО | v8.8.20 и выше | 4.3 и выше |
| Цифровой идентификатор ПО | - | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристик | Значение характеристик |
| Диапазон измерений отношений амплитуд сигналов на входе приемника установки, дБ | от 0 до 50 |
| Пределы допускаемой абсолютной погрешности измерений отношений амплитуд сигналов на входе приемника установки, дБ | ± 1,5 |
| Диапазон измерений временных интервалов, мкс | от 0,3 до 190,0 |
| Пределы допускаемой абсолютной погрешности измерений временных интервалов, мкс | ± 0,01 |
| Диапазон измерений расстояния до дефекта, мм | От 5 до 274 |
| Пределы допускаемой абсолютной погрешности измерений расстояния до дефекта, мм | ± (1,5 + 0,001L), где L - измеренное значение расстояния до дефекта по лучу, мм |
Таблица 3 - Основные технические характеристики
| Наименование характеристик | Значение характеристик |
| Количество каналов | 8 |
| Номинальное значение амплитуды импульсов возбуждения (по размаху) на нагрузке 50 ± 1 Ом и его отклонение, В | 125 ± 25 |
| Номинальное значение длительности зондирующего импульса и его отклонение, нс | 35 ± 5 |
| Диапазон установки усиления, дБ | от 0 до 140 |
| Габаритные размеры установки не более (ширина, глубина, высота), мм | 2000х1000х1900 |
| Масса установки, кг, не более | 600 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 400 ± 40 50 ± 0,2 |
| Потребляемая мощность, кВт, не более | 1 |
| Наименование характеристик | Значение характеристик |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха (при температуре +25 °С), %, не более | от +15 до +25 98 |
наносится на эксплуатационную документацию методом печати Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Установка ультразвукового контроля полых осей колесных пар SHUTTLE R | - | 1 шт. |
| Комплект мер моделей дефектов для ультразвукового контроля полых осей электропоездов | 1 компл. | |
| Комплект оснастки для поверки установки | - | 1 комп. |
| Специализированный адаптер для рабочих эталонов | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 003.Д4-20 | 1 экз. |
осуществляется по документу МП 003.Д4-20 «ГСИ. Установка ультразвукового контроля полых осей колесных пар SHUTTLE R. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 03 февраля 2020 года.
Основные средства поверки:
Осциллограф цифровой TDS2012В (Рег. № 32618-06);
Генератор сигналов сложной формы AFG 3022 (Рег. № 32620-06);
Магазин затуханий МЗ-50-2 (Рег. № 5783-76);
Комплект мер ультразвуковых ККО-3, мера №3Р (рег. № 63388-16)
Контрольный образец №3 из комплекта КОУ-2 (рег. № 6612-99)
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация фирмы «Actemium Cegelec GmbH», Германия
| Зарегистрировано поверок | 4 |
| Поверителей | 2 |
| Актуальность данных | 20.11.2024 |
