Теплосчетчики «SANEXT» Mono (далее - теплосчетчики) предназначены для измерений количества тепловой энергии, тепловой мощности, объёмного расхода (объёма) теплоносителя, температуры, разницы температур в системах теплоснабжения, а также текущего времени.
Карточка СИ
Номер в госреестре 78403-20
Наименование СИ Теплосчетчики
Обозначение типа СИ SANEXT Mono
Изготовитель ООО "Санекст.Про", г.С.-Петербург
Год регистрации 2020
Срок свидетельства 01.06.2025
МПИ (интервал между поверками) 4 года
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Теплосчетчики «SANEXT» Mono (далее - теплосчетчики) предназначены для измерений количества тепловой энергии, тепловой мощности, объёмного расхода (объёма) теплоносителя, температуры, разницы температур в системах теплоснабжения, а также текущего времени.

Описание

Принцип действия теплосчетчика состоит в обработке вычислителем измерительных сигналов, поступающих от датчика объёмного расхода, датчиков температуры, вычисления и отображения на индикаторном устройстве вычислителя (далее - индикаторное устройство) результатов измерений:

*

-    количества тепловой энергии, Гкал, кВт ч;

-    текущей тепловой мощности, Гкал/ч;

-    текущего объёмного расхода теплоносителя в подающем или обратном трубопроводах,

м3/ч;

-    объёма теплоносителя в подающем и обратном трубопроводах, м3;

-    температуры теплоносителя в подающем и обратном трубопроводах, °С;

-    разности температур теплоносителя в подающем и обратном трубопроводах, °С;

-    текущей даты дд.мм.гггг;

-    текущего времени, чч.мм.сс;

-    время работы в штатном режиме и режиме ошибки, ч;

-    серийный номер.

Конструктивно теплосчетчики представляют собой единый теплосчетчик и состоят из:

-    датчика объёмного расхода;

-    пары датчиков температуры;

-    вычислителя.

Теплосчетчики выпускаются в следующих модификациях:

-    «SANEXT» Mono IoT - теплосчетчики, укомплектованные ультразвуковым датчиком объёмного расхода и интерфейсом передачи данных - радиоканал;

-    «SANEXT» Mono RMX - теплосчетчики, укомплектованные крыльчатыми датчиками объёмного расхода и интерфейсом передачи данных - оптический интерфейс или импульсный выход (открытый коллектор) или M-Bus или RS-485;

-    «SANEXT» Mono RUX - теплосчетчики, укомплектованные ультразвуковым датчиками объёмного расхода - оптический интерфейс или импульсный выход (открытый коллектор) или M-Bus или RS-485.

Модификации теплосчетчиков имеют различные исполнения, отличающиеся интерфейсами связи, а также диапазонами измерения объёмного расхода.

В энергонезависимой памяти теплосчетчика хранятся результаты измерений, диагностическая информация и накапливаются данные о времени штатной работы теплосчетчика, ч.

Ёмкость архива теплосчетчика не менее: часового - 60 суток; суточного - 6 месяцев, месячного (итоговые значения) - 3 года.

Теплосчетчики могут иметь возможность подключения счетчиков воды с импульсным выходом.

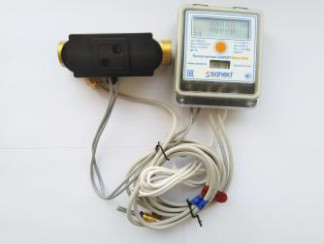

Общий вид теплосчетчиков представлен на рисунке 1.

Схема пломбировки от несанкционированного доступа, обозначение места нанесения пломбы изготовителя и/или знака поверки представлены на рисунке 2.

в) модификации «SANEXT» Mono RUX

а) схема пломбировки вычислителя модификаций «SANEXT» Mono IoT

б) схема пломбировки вычислителя модификаций «SANEXT» Mono RUX и «SANEXT» Mono RMX

в) схема пломбировки датчика объёмного

расхода модификаций «SANEXT» Mono RUX расхода модификаций «SANEXT» Mono RMX и «SANEXT» Mono IoT

Рисунок 2 - Схема пломбировки теплосчетчиков

Программное обеспечение

Теплосчетчики имеют встроенное программное обеспечение (ПО), которые устанавливается (прошивается) в памяти вычислителя при изготовлении, в зависимости от модификации теплосчетчиков. В процессе эксплуатации ПО не может быть изменено, т.к. пользователь не имеет к нему доступа.

ПО предназначено для сбора, преобразования, обработки, отображения на индикаторном устройстве вычислителя и передачи во внешние измерительные системы результатов измерений и диагностической информации.

Нормирование метрологических характеристик теплосчетчиков проведено с учётом влияния ПО.

Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО модификаций «SANEXT» Mono IoT

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

V1 E1

Номер версии (идентификационный номер) ПО, не ниже

1.0

Таблица 2 - Идентификационные данные ПО модификаций «SANEXT» Mono RMX

и «SANEXT» Mono RUX

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

USMeter2 V1

Номер версии (идентификационный номер) ПО, не ниже

1.0

Технические характеристики

Таблица 3 - Метрологические характеристики

Наименование характеристики

Значение

Диаметр условного прохода, DN, мм

15

20

Минимальный объёмный расход, Qmin, м3/ч

0,012

0,020

0,010

0,030

0,015

0,050

0,025

* 3

Максимальный объёмный расход , Qmax, м /ч

0,6

1

1

1,5

1,5

2,5

2,5

Предельный объёмный расход , Qs, м3/ч

1,2

2

2

3

3

5

5

Диапазон измерений температуры теплоносителя, °С

от 1 до 105

Диапазон измерений разности температур теплоносителя, °С

от 3 до 95

Пределы допускаемой относительной погрешности измерений объёмного расхода (объёма) теплоносителя, %

±(2+0,02- Qmax / Q), но не более ±5

Пределы допускаемой относительной погрешности измерения разности температур теплоносителя, %

±(0,5+3 • Atmin/ At)

Пределы допускаемой абсолютной погрешности измерений температуры теплоносителя, °С

±(0,6+0,004 t)

Пределы допускаемой относительной погрешности измерений количества тепловой энергии, %

±(3+4- Atmin/At+0,02- Qmax / Q)

Пределы допускаемой относительно погрешности измерений текущего времени, %

±0,05

Максимальное рабочее избыточное давления теплоносителя, МПа

1,6

Максимальная потеря давления при Qn, МПа

0,025

*- Gmax . в соответствии с Приказом Минстроя России от 17.03.2014 № 99/пр «Об утверждении Методики осуществления коммерческого учета тепловой энергии, теплоносителя».

**- Значение объёмного расхода, при котором теплосчетчик модификации «SANEXT» Mono RMX функционирует в течение коротких промежутков времени (не более 200 ч в год). Для модификации «SANEXT» Mono RUX и «SANEXT» Mono IoT время работы при Qs не ограничено.

Примечание - Обозначения в таблице: Q - измеренное значение объёмного расхода теплоносителя, м3/ч; At - измеренное значение разности температур прямого и обратного потоков теплоносителя, °С; t - измеренное значение температуры прямого или обратного потоков теплоносителя, °С.

Таблица 4 - Основные технические характеристики

Наименование характеристики

Значение

Диаметр условного прохода, DN, мм

15

20

Рабочие условия эксплуатации:

-    диапазон температуры окружающего воздуха, °С, при:

а)эксплуатации

б)    хранении

-    диапазон относительной влажности воздуха, %

-    диапазон атмосферного давление, кПа

от +5 до +50 от -40 до +55 от 20 до 95 от 61 до 106,7

Напряжение элемента питания постоянного тока, В

3,6

Срок службы элемента питания, лет, не менее

6

Степень защиты по ГОСТ 14254-2015

IP54

Г абаритные размеры (длина х ширина х высота), мм, не более

110 х 123 х 133

130 х 133 х 140

Масса, г, не более

885

965

Знак утверждения типа

наносится на вычислитель теплосчетчика любым технологическим способом, обеспечивающим чёткое изображение этого знака, его стойкость к внешним воздействующим факторам, а также сохраняемость, и на титульном листе паспорта типографским способом.

Комплектность

Таблица 5 - Комплектность теплосчетчика

Наименование

Обозначение

Количество

Теплосчетчик

«SANEXT» Mono

1 шт.

Паспорт

-

1 экз.

Методика поверки

МЦКЛ 0273 МП

1 экз. на партию

Комплект монтажных частей и принадлежностей*

-

1 комплект

*- Модификация теплосчетчика и наличие комплекта принадлежностей определяется договором на поставку.

монтажных частей и

Поверка

осуществляется по документу МЦКЛ.0273.МП «ГСИ. Теплосчетчики «SANEXT» Mono. Методика поверки», утвержденному ЗАО КИП «МЦЭ» 10.02.2020 г.

Основные средства поверки:

-    рабочий эталон 2-го разряда в соответствии с ГПС (часть 1), утвержденной приказом Росстандарта от 07.02.2018 г. № 256;

-    термостаты переливные прецизионные ТПП-1, рег. № 33744-07;

-    рабочий эталон 3-го разряда по ГОСТ 8.558-2009 (термометр сопротивления платиновый вибропрочный ТСПВ-1, рег. № 50256-12);

-    измеритель температуры многоканальный прецизионный МИТ 8-15, рег. № 19736-11. Допускается применение аналогичных средств поверки, обеспечивающих определение

метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в соответствующий раздел паспорта и/или на бланк свидетельства о поверке, а также на пломбы теплосчетчика в соответствии с рисунком 2.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходом жидкости

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

ГОСТ Р ЕН 1434-1-2011 Теплосчетчики. Часть 1. Общие требования ГОСТ Р 51649-2014 Теплосчетчики для водяных систем теплоснабжения. Общие технические условия

78403-20
Номер в ГРСИ РФ:
78403-20
Производитель / заявитель:
ООО "Санекст.Про", г.С.-Петербург
Год регистрации:
2020
Cрок действия реестра:
01.06.2025
