| Номер в госреестре | 78407-20 |
| Наименование СИ | Анализаторы ртути |
| Обозначение типа СИ | MA |
| Изготовитель | "Nippon Instruments Corporation" (NIC), Япония |
| Год регистрации | 2020 |
| Срок свидетельства | 01.06.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы ртути серии MA (далее по тексту - анализаторы ртути), предназначены для измерений массовой концентрации ртути в анализируемых пробах в условиях лаборатории.
Принцип действия анализаторов ртути основан на недисперсионной атомноабсорбционной спектроскопии холодного пара. Определение массовой концентрации ртути производят методом высокотемпературного разложения. Проводят эффективную термодеструкцию пробы, амальгамирование на золотой фольге и спектрометрию методом холодного пара. Печь нагревает образцы для испарения ртутьсодержащих веществ в образце, где ртутьсодержащее вещество разлагается, превращается в газ и ртуть атомизируется. Трубка-коллектор ртути собирает атомизированный газ ртути в форме амальгамы золота, удаляет побочные компоненты, конденсирует и очищает ртуть. После завершения последовательности термического разложения трубку для сбора ртути (трубку-коллектор) снова нагревают, в результате чего высвобождаются атомы ртути, которые с помощью потока инертного газа-носителя (кислород/воздух) подаются в ячейку поглощения (блок детектирования). При детектировании используется атомное поглощение холодного пара на длине волны 253,7 нм с использованием ртутной лампы низкого давления в качестве источника излучения.
Анализаторы ртути серии MA выпускаются в следующих модификациях MA-3000, MA-
3 Solo.
Анализаторы ртути модели MA-3000 оснащены встроенной системой автоматической смены образцов в качестве стандартной функции, которая управляется с помощью программного обеспечения (далее - ПО), установленного на персональный компьютер (далее -ПК). После того, как образец был установлен на место, система автоматической смены образцов подает его в измерительную камеру, где происходит выполнение анализа, после чего выходные данные статистических вычислений анализируются на ПК. Анализ происходит с использованием газа-носителя кислорода. По требованию заказчика при выполнении анализа возможно использование воздуха в качестве газа-носителя. Анализаторы модели MA-3000 работают в двух режимах измерений концентрации: низкий («LOW») от 0,05 до 1,0 мг/л вкл. и высокий («HIGH») св. 1,0 до 20,0 мг/л. Переключение между диапазонами происходит автоматически при определении концентрации.
Анализаторы ртути модели MA-3 Solo отличаются ручной подачей образцов в измерительную камеру. В качестве газа-носителя используется воздух, что обеспечивает портативность и простоту конструкции анализатора ртути. По требованию заказчика при выполнении анализа возможно использование кислорода в качестве газа-носителя. Управление осуществляется с помощью программного обеспечения, установленного на ПК, где так же анализируются измеренные значения. Анализаторы модели MA-3 Solo работают в двух режимах измерений концентрации: низкий («LOW») от 0,05 до 10,0 мг/л вкл. и высокий («HIGH») св. 10,0 до 100,0 мг/л. Диапазон устанавливают вручную при помощи ПО в соответствии с концентрацией исследуемого образца.
Общий вид анализаторов ртути представлен на рисунках 1, 2.
Пломбирование анализаторов ртути не предусмотрено.

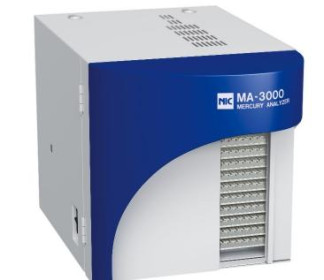

Рисунок 1 - Общий вид анализаторов ртути модели MA-3000 с указанием места
нанесения маркировки
Управление анализаторами ртути, обработка, отображение и хранение аналитической информации осуществляется через внешний персональный компьютер (ПК), с помощью специального программного обеспечения «MA3Win» для модели MA-3000 и «MASolo3Win» для MA-3 Solo.
Программное обеспечение размещается в энергонезависимой памяти внешнего ПК. Программное обеспечение (ПО) имеет идентификационные данные, указанные в таблице 1.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| MA-3000 | MA-3 Solo | |
| Идентификационное наименование ПО | MA3Win | MASolo3Win |
| Номер версии (идентификационный номер) ПО, не ниже | 1.0 | 1.0 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |
| MA-3000 | MA-3 Solo | |
| Диапазон измерений массовой концентрации ртути, мг/л | от 0,05 до 20,0 | от 0,05 до 100,0 |
| Пределы допускаемой относительной погрешности измерений массовой концентрации ртути,% | ±10 | ±10 |
| Пределы обнаружения массовой концентрации ртути, не более, мг/л, в режиме измерений: - низкий | ±0,001 | ±0,005 |
| - высокий | ±0,01 | ±0,01 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | |
| MA-3000 | MA-3 Solo | |
| Диапазон показаний массовой концентрации | ||
| ртути, нг | от 0,001 до 70000,0 | от 0,01 до 10000,0 |
| Скорость потока газа носителя, л/мин | 0,4 | 0,2 |
| Длина волны, нм | 253,7 | |
| Параметры электрического питания: | ||
| - напряжение переменного тока, В | от 100 до 240 | |
| - частота переменного тока, Гц | 50/60 | |
| Габаритные размеры средства измерения, мм, | ||
| не более | ||
| - высота | 470 | 300 |
| - ширина | 430 | 403 |
| - длина | 770 | 252 |
| Масса, кг, не более | 55 | 13 |
| Условия эксплуатации: | ||
| - температура окружающей среды, °С | от +15 до +35 | |
| - относительная влажность, %, не более | от 10 до 80 | |
наносится на титульный лист Руководства по эксплуатации типографским способом и на корпус прибора методом наклеивания
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Анализатор ртути серии MA * | - | 1 шт. |
| Набор соединительных кабелей | - | 1 шт. |
| Программное обеспечение | MA3Win/MASolo3Win | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 052.Д4-19 | 1 экз. |
| * Модификация анализатора ртути поставляется в соответствии с заказом. | ||
осуществляется по документу МП 052.Д4-19 «ГСИ. Анализаторы ртути серии MA. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 19 августа 2019 г.
Основные средства поверки:
- стандартный образец состава водного раствора ионов ртути ГСО 7343-96 (массовая концентрация ионов ртути 1,0 мг/л, границы относительной погрешности концентрации элемента при доверительной вероятности (Р=0,95) ±1%).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносят на свидетельство о поверке методом наклеивания.
приведены в эксплуатационном документе.
ГОСТ Р 8.735.0-2011 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в жидких и твердых веществах и материалах. Основные положения Техническая документация «Nippon Instruments Corporation», Япония
