| Номер в госреестре | 78409-20 |
| Наименование СИ | Белизномеры лабораторные |
| Обозначение типа СИ | БАРС |
| Изготовитель | ООО "ЭКАН", г.С.-Петербург |
| Год регистрации | 2020 |
| Срок свидетельства | 01.06.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Белизномеры лабораторные БАРС (далее - белизномеры) предназначены для измерений индекса белизны (зонального коэффициента отражения) муки.
Принцип действия белизномеров основан на измерении зонального коэффициента отражения в области длин волн 540±10 нм. По белизне муки оценивают сортность по ГОСТ 26361-2013 и выполняют контроль технологического процесса производства муки на предприятиях мукомольной промышленности, входной контроль качества муки на хлебопекарных предприятиях.
Белизномер выполнен в виде настольного прибора, состоящего из следующих функциональных блоков: фотометрический и механический, вычислительный, индикаторный и блок управления, источник питания.
Фотометрический и механический блок состоит из двух узлов: оптического и механического. Фотометрический узел содержит два блока, в которых установлены по три светодиода, обеспечивающих освещение рабочего поля излучением с длиной волны 540 нм под углом 45 градусов, по одному фотодиоду, регистрирующему отраженное излучение в направлении перпендикулярном к плоскости рабочего поля.
Механический узел состоит из шагового двигателя заслонки, шагового двигателя подъемного механизма кюветы. Заслонка является встроенным эталоном, обеспечивающая режим автокалибровки прибора. Значение показателя белизны хранится в памяти прибора.
Вычислительный блок выполняет оцифровку сигнала, поступающего с фотодиодов и обрабатывает информацию в соответствии с программой, хранящейся в памяти блока.
Индикаторный блок и блок управления состоят из клавиатуры и графического индикатора, отображающего режимы и результаты работы прибора.
Источник питания формирует из входного сетевого напряжения 220 В стабилизированные напряжения, необходимые для питания электронных и механических узлов прибора.
Общий вид белизномеров приведен на рисунке 1. Обозначение места нанесения знака поверки представлено на рисунке 1. Схема пломбировки белизномеров от несанкционированного доступа представлена на рисунке 2.

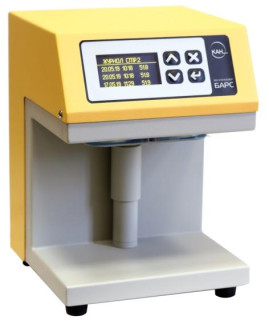

Рисунок 1 - Общий вид белизномера
Белизномеры имеют встроенное программное обеспечение, которое управляет работой прибора, отображает, обрабатывает, хранит и передает полученные данные.
Все ПО является метрологически значимым и выполняет следующие функции:
- управление прибором;
- установка режимов работы прибора;
- измерение параметров;
- обработка и хранение результатов измерений;
- построение градуировочных зависимостей;
- проведение диагностических тестов прибора.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Влияние ПО на метрологические характеристики учтено при их нормировании.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | БАРС |
| Номер версии (идентификационный номер) ПО | не ниже 1.2.5* |
| *версия ПО может иметь дополнительные буквенные или цифровые суффиксы | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений индекса белизны, % | от 72 до 86 |
| Пределы допускаемой абсолютной погрешности измерений индекса белизны, % | ±1,0 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Спектральный диапазон, нм | от 510 до 580 |
| Доминантная длина волны, нм | 540±10 |
| Диапазон показаний индекса белизны, % | от 67 до 100 |
| Время определения белизны муки, с, не более | 20 |
| Габаритные размеры (ДхШхВ), мм, не более | 210x210x290 |
| Масса, кг, не более | 8 |
| Средний срок службы, лет | 5 |
| Средняя наработка на отказ, ч | 10000 |
| Условия эксплуатации: - диапазон температур окружающей среды, °С - диапазон относительной влажности, % - диапазон атмосферного давления, кПа | от +18 до +28 от 20 до 80 от 84 до 106 |
| Параметры электрического питания: - напряжение питания частотой (50±1) Гц, В - потребляемая мощность, В • А, не более | 220+22-зз 65 |
наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на заднюю панель корпуса белизномера в виде наклейки.
Таблица 4 - Комплектность белизномеров
| Наименование | Обозначение | Количество |
| Белизномер лабораторный БАРС | - | 1 шт. |
| Шнур сетевой | - | 1 шт. |
| Кювета | - | 1 шт. |
| Кисть | - | 1 шт. |
| Шаблон для мер белизны | - | 1 шт. |
| Выравнивающая пластинка | - | 1 компл. |
| Руководство по эксплуатации | 26.51.53.150-014-27520549-2019 | 1 экз. |
| Методика поверки | МП-242-2348-2020 | 1 экз. |
осуществляется по документу МП-242-2348-2020 «ГСИ. Белизномеры лабораторные БАРС. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 13.01.2020 г. Основные средства поверки:
- набор мер белизны НМБ, модель НМБ-569 (рег. № 52366-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) боковую панель белизномера, как показано на рисунке 1.
приведены в эксплуатационном документе.
Приказ Росстандарта от 27 ноября 2018 г. №2516 «Государственная поверочная схема для средств измерений координат цвета и координат цветности, белизны, блеска»
ТУ 26.51.53.150-014-27520549-2019 Белизномер лабораторный БАРС. Технические условия
| Зарегистрировано поверок | 183 |
| Поверителей | 12 |
| Актуальность данных | 20.11.2024 |
