| Номер в госреестре | 78410-20 |
| Наименование СИ | Анализаторы ртути |
| Обозначение типа СИ | WA-5A |
| Изготовитель | "Nippon Instruments Corporation" (NIC), Япония |
| Год регистрации | 2020 |
| Срок свидетельства | 01.06.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы ртути WA-5A (далее - анализаторы ртути), предназначены для определения массовой концентрации ртути в анализируемых пробах в условиях лаборатории.
Принцип действия анализаторов ртути основан на атомно-абсорбционной спектроскопии. Ртуть высвобождается из коллектора посредством нагревания в потоке газа-носителя и поглощается в ячейке атомно-абсорбционной спектроскопии. В качестве газа-носителя используется атмосферный воздух.
Управление осуществляется с помощью программного обеспечения, установленного на ПК, где так же анализируются измеренные значения. Анализаторы работают в двух режимах измерений концентрации: низкий («LOW») от 5 до 500 нг/л включительно и высокий («HIGH») свыше 500 до 50000 нг/л. Диапазон устанавливают вручную при помощи ПО в соответствии с концентрацией исследуемого образца.
Конструктивно анализатор ртути выполнен в виде настольного прибора, состоящего из блока анализа и блока управления.

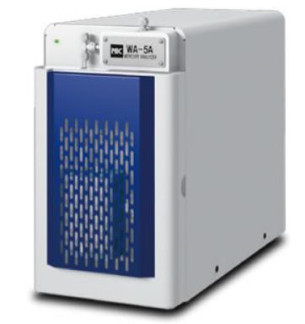

Общий вид анализаторов ртути представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного доступа
Управление анализаторами ртути, обработка, отображение и хранение аналитической информации осуществляется через внешний персональный компьютер (ПК), с помощью специального программного обеспечения WA5Win версии не менее 1.3.
Программное обеспечение (ПО) размещается в энергонезависимой памяти внешнего ПК. Несанкционированный доступ к программному обеспечению исключён посредством ограничения прав учетной записи пользователя. ПО имеет идентификационные данные, указанные в таблице 1.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | WA5Win |
| Номер версии (идентификационный номер) ПО, не ниже | 1.3 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений массовой концентрации ртути, нг/л | от 5 до 50000 |
| Пределы допускаемой относительной погрешности измерений массовой концентрации ртути, % | ±10 |
| Пределы обнаружения массовой концентрации ртути, не более, нг/л, в диапазоне: - от 5 до 500 нг/л вкл. - св. 500 до 50000 нг/л | ±2,5 ±30,0 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон показаний массовой концентрации ртути, нг | от 0,0001 до 1000,0 |
| Скорость потока, л/мин | от 0,1 до 1,0 |
| Длина волны, нм | 253,7 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 100 до 240 50/60 |
| Габаритные размеры средства измерения, мм, не более - высота - ширина - длина | 390 230 460 |
| Масса, кг, не более | 13 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более | от +15 до +35 от 10 до 80 |
наносится на титульный лист Руководства по эксплуатации типографским способом Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Анализатор ртути WA-5A | - | 1 шт. |
| Набор соединительных кабелей | - | 1 шт. |
| Адаптер | - | 1 шт. |
| Набор трубок | - | 1 шт. |
| Предохранитель | - | 1 шт. |
| Набор для анализа жидких проб методом восстановления/ испарения | - | 1 шт. |
| CD-диск с программным обеспечением | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 008.Д4-20 | 1 экз. |
осуществляется по документу МП 008.Д4-20 «ГСИ. Анализаторы ртути WA-5A. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 15 января 2020 г.
Основные средства поверки:
Государственный стандартный образец состава водного раствора ионов ртути ГСО 7343-96 (массовая концентрация ионов ртути 1,0 мг/л, границы относительной погрешности концентрации элемента при доверительной вероятности (Р=0,95) ±1%).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносят на свидетельство о поверке методом наклеивания.
приведены в эксплуатационном документе.
ГОСТ Р 8.735.0-2011 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в жидких и твердых веществах и материалах. Основные положения Техническая документация «Nippon Instruments Corporation», Япония
| Зарегистрировано поверок | 6 |
| Поверителей | 1 |
| Актуальность данных | 05.12.2024 |
