| Номер в госреестре | 78411-20 |
| Наименование СИ | Термоконтроллеры |
| Обозначение типа СИ | A2 |
| Изготовитель | "AONETECH CO., Ltd.", Корея |
| Год регистрации | 2020 |
| Срок свидетельства | 01.06.2025 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Термоконтроллеры А2 (далее - термоконтроллеры) предназначены для непрерывных измерений и регистрации температуры в передвижных транспортных средствах.
Термоконтроллеры состоят из электронного блока со встроенным светодиодным дисплеем, размещенным в пластиковом корпусе, и двух термопреобразователей сопротивления Pt1000.
Принцип действия термоконтроллеров основан на зависимости электрического сопротивления чувствительного элемента термопреобразователя от измеряемой температуры. Электронный блок измеряет и преобразовывает электрическое сопротивление, поступающее по двум измерительным каналам от термопреобразователей сопротивления, в цифровой код -значение температуры. Далее результаты измерений отображаются на дисплее, для каждого измерительного канала, и сохраняются во внутренней памяти термоконтроллеров с заданным пользователем интервалом.

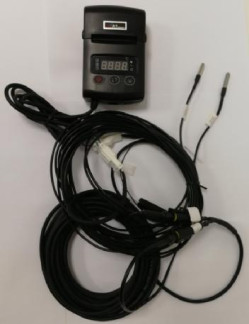

Общий вид термоконтроллеров приведен на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
Рисунок 2 - Схема пломбировки термоконтроллеров
Термоконтроллеры имеют встроенное программное обеспечение (далее - ПО), устанавливаемое в энергонезависимую память при изготовлении, в процессе эксплуатации данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс.
Пределы допускаемой погрешности термоконтроллеров установлены с учетом влияния ПО на метрологические характеристики.
Конструкция термоконтроллеров исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Embeded "C" (ATR-1200) |
| Номер версии (идентификационный номер) ПО | не ниже V 0.5.0b |
Основные метрологические и технические характеристики термоконтроллеров приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от -40 до +60 |
| Пределы допускаемой абсолютной погрешности измерений, °С | ±1 |
| Дискретность показаний (цена единицы наименьшего разряда), °С | 0,1 |
Таблица 3 - Основные технические характеристики
| Наименование характеристика | Значение |
| Условия эксплуатации электронного блока: - температура окружающей среды, °С | от -20 до +40 |
| - относительная влажность воздуха, %, не более | 85 |
| - атмосферное давление, кПа | от 84 до 106,7 |
| Габаритные размеры, мм, не более: - ширина | 80 |
| - высота | 120 |
| - глубина | 34 |
| Масса, кг, не более | 0,5 |
| Напряжение питания от источника постоянного тока, В | от 8 до 32 |
| Потребляемый ток, А, не более | 1,2 |
| Средняя наработка на отказ, ч | 50000 |
| Средний срок службы, лет, не менее | 5 |
наносится типографским способом в паспорт и на титульный лист руководства по эксплуатации.
Таблица 4 - Комплектность термоконтроллеров
| Наименование | Обозначение | Количество |
| Термоконтроллер А2 | - | 1 шт. |
| Паспорт | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | - | 1 экз. |
осуществляется по документу МП 78411-20 «Термоконтроллеры А2. Методика поверки», утвержденному ФБУ «Нижегородский ЦСМ» 11.02.2020 г.
Основные средства поверки:
- термометр сопротивления эталонный ЭТС-100 (Регистрационный № 19916-10);
- измеритель температуры многоканальный прецизионный МИТ 8.10 (Регистрационный № 19736-11);
- термостат переливной прецизионный ТПП-1.1, диапазон воспроизводимых температур: от минус 40 до плюс 70 °С, нестабильность поддержания заданной температуры не более 0,2 °С.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых термоконтроллеров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»
Техническая документация фирмы «AONETECH», Республика Корея
