| Номер в госреестре | 78412-20 |
| Наименование СИ | Измерители температуры расплавленного металла цифровые |
| Обозначение типа СИ | SIDERKEMCO серии LIQUIDUS-T-WL |
| Изготовитель | "Siderkemco Metalurji San. VE TIC. A.S", Турция |
| Год регистрации | 2020 |
| Срок свидетельства | 01.06.2025 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители температуры расплавленного металла цифровые SIDERKEMCO серии LIQUIDUS-T-WL (далее по тексту - измерители) в комплекте с первичными термоэлектрическими преобразователями (ТП) утвержденных типов предназначены для измерений и регистрации температуры расплавленных металлов в кислородных конвертерах, электродуговых, индукционных и доменных печах.
Принцип работы измерителей основан на измерении и регистрации сигналов термо-ЭДС (ТЭДС), поступающих от ТП, и преобразования их при помощи микропроцессора в значения температуры в соответствии с типом номинальной статической характеристики преобразования (НСХ) самого ТП.
Измерители серии LIQUIDUS-T-WL относятся к стационарным приборам и конструктивно выполнены в прочном металлическом корпусе, на лицевой панели которого расположен 5-ти разрядный светодиодный дисплей и три светодиодные сигнальные лампы (зеленая, желтая, красная), последовательно индицирующие состояние проводимого измерения (готовность, процесс и окончание измерения).
Внутри корпуса измерителя находятся платы микропроцессора, дисплея, различных интерфейсов связи для передачи измеренных данных на ПК, вывода данных на удаленный внешний дисплей (в соответствии с заказом) и приема измеряемых данных от внешнего ТП (в т.ч. по беспроводной связи), а также модуль питания. Также в зависимости от выбранной конфигурации измеритель дополнительно может оснащаться встроенным модулем цифроаналогового преобразования (ЦАП) измеренной температуры в аналоговые сигналы постоянного тока в диапазоне от 4 до 20 мА.
На тыльной или на нижней (в зависимости от конструктивного исполнения) стороне корпуса измерителя расположены разъемы для подключения напряжения питания, соединительного кабеля погружного жезла (для подсоединения внешнего ТП), приемника (ресивера) беспроводной связи, а также для передачи данных по цифровым интерфейсам RS-485, Profibus DP, Ethernet profmet, Ethernet modbus и др. (в зависимости от конфигурации измерителя).
Измерители серии LIQUIDUS-T-WL имеют 2 основных исполнения, различающиеся по конструкции корпуса: «Wall type» (для панельного (стенового) монтажа) и «Rack type» (для горизонтальной установки в монтажную 19-ти дюймовую стойку).
Код заказа измерителей приведен ниже:
LIQUIDUS-T-WL- x 1 - x2 - x3 - 0 - x4 - 0 - x5, где: x 1 - S, R или B (тип НСХ ТП);
x2 - 0; 1 или 2 (тип измеряемого металла, соотв.: сталь и железо, медь, алюминий); х3 - 0 (без беспроводного модуля); 1 (с беспроводным модулем); х4 - 0 (Wall type); 1 (Rack type);
x5 - 1 (Profibus DP); 2 (Ethernet profmet); 3 (RS-485); 4 (4-20 мА); 7 (Ethernet modbus); 9 (дополнительный интерфейс связи отсутствует).

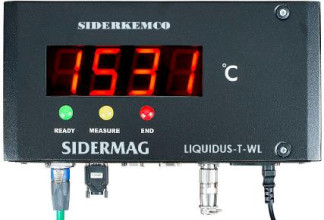

Фотографии общего вида измерителей приведены на рисунке 1.
es *> -Ш-;
ДНД *»
■ гнлтрш'пчу ЦТ1С1
FiitaL
Исполнение «Wall type»
Исполнение «Rack type»
Рисунок 1 - Общий вид измерителей температуры расплавленного металла цифровых SIDERKEMCO серии LIQUIDUS-T-WL
Пломбирование измерителей не предусмотрено.
Программное обеспечение (ПО) измерителей состоит из встроенной и автономной части
ПО.
Метрологически значимым является только встроенное ПО, которое устанавливается на предприятии-изготовителе во время производственного цикла в энергонезависимую память микропроцессора. Данное ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования измерителя.
Идентификационные данные встроенной части ПО приведены в таблице 1.
Таблица 1
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | T-WL |
| Номер версии ПО, не ниже | V.20 |
| Цифровой идентификатор программного обеспечения | отсутствует |
Уровень защиты встроенной части ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014: программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.
Автономное ПО «Measure» предназначено для визуализации измеряемых значений температуры ТП как в числовом, так и в графическом виде.
Метрологические и основные технические характеристики измерителей температуры расплавленного металла цифровых SIDERKEMCO серии LIQUIDUS-T-WL приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений ТЭДС ТП в температурном эквиваленте (в зависимости от типа НСХ по ГОСТ Р 8.585-2001/МЭК 60584-1), °C: - для типа «B» - для типа «S» - для типа «R» | от +500 до +1819 от +500 до +1768 от +500 до +1767 |
| Пределы допускаемой приведенной погрешности измерений температуры, % (от диапазона измерений) | ±0,1 |
| Диапазон преобразования температуры модулем ЦАП, °С | от +1200 до +1721 |
| Диапазон выходных сигналов модуля ЦАП, мА | от 4 до 20 |
| Пределы допускаемой приведенной погрешности измерений и преобразования температуры в аналоговые сигналы при использовании модуля ЦАП, % (от диапазона измерений) | ±0,25 |
| Единица младшего разряда индикации показаний температуры, °С | 0,1 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания, В | от 198 до 242 |
| Габаритные размеры корпуса измерителя, мм - для исполнения «Wall type» - для исполнения «Rack type» | 400x200x130 470x180x260 |
| Масса измерителя, кг - для исполнения «Wall type» - для исполнения «Rack type» | 7 8 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более | от +5 до +40 80 |
| Средняя наработка на отказ, ч, не менее | 20 000 |
| Срок службы, лет, не менее | 10 |
наносится на титульный лист (в левом верхнем углу) руководства по эксплуатации типографским способом, а также на корпус измерителя при помощи наклейки.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Измеритель (исполнение и конфигурация в соответствии с заказом) | LIQUIDUS-T-WL | 1 шт. |
| Коннектор для подключения входных сигналов | LIQUIDUS-SCK- MV-ML | 1 шт. |
| Руководство по эксплуатации (на русском языке) | - | 1 экз. |
| Методика поверки | МП 207-007-2020 | 1 экз. |
| По дополнительному заказу: погружной жезл (для подсоединения внешнего ТП), внешние ТП (однократного применения) утвержденных типов, внешний удаленный дисплей, звуковая и визуальная сигнализация, беспроводной ресивер, беспроводной преобразователь сигналов (с зарядным устройством), ручной прибор для проверки работоспособности, программное обеспечение «Measure», соединительные кабели и монтажный элементы. | ||
осуществляется по документу МП 207-007-2020 «Измерители температуры расплавленного металла цифровые SIDERKEMCO серии LIQUIDUS-T-WL. Методика поверки», утвержденному ФГУП «ВНИИМС» 28 февраля 2020 г.
Основные средства поверки:
Эталон единицы постоянного электрического напряжения 3-го разряда по ГОСТ 8.0272001 - Калибратор процессов прецизионный Fluke 7526A (Регистрационный № 54727-13).
Эталон единицы силы постоянного электрического тока 2-го разряда в соответствии с приказом Росстандарта от 01.10.2018г. № 2091 - Калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (Регистрационный № 52489-13).
Термометр лабораторный электронный ЛТ-300 (Регистрационный № 61806-15). Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
отсутствуют.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ Р 8.558-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования
Международный стандарт МЭК 60584-1:2013 Термопары. Часть 1. Градуировочные таблицы и допуски
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
Приказ Федерального агентства по техническому регулированию и метрологии от 01.10.2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1*10-16 до 100 А»
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
Техническая документация фирмы-изготовителя
