| Номер в госреестре | 78430-20 |
| Наименование СИ | Установка поверочная трубопоршневая |
| Обозначение типа СИ | Прувер С-100-0,05 |
| Изготовитель | Альметьевское наладочное управление АО "Нефтеавтоматика", г.Альметьевск |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установка поверочная трубопоршневая «Прувер С-100-0,05» (далее - ТПУ) предназначена для воспроизведения, хранения и передачи единицы объема жидкости.
Принцип действия ТПУ заключается в повторяющемся вытеснении шаровым поршнем известного объема жидкости из калиброванного участка. Шаровый поршень совершает движение под действием потока жидкости, проходящей через калиброванный участок.
ТПУ состоит из следующих основных частей, смонтированных на стальной сварной раме: входного трубопровода, пусковой камеры, калиброванного участка, сигнализаторов (детекторов), расширителя (приемной камеры), выходного трубопровода, крана-манипулятора, ручного привода, запорной арматуры, шарового поршня, средств измерений температуры и давления утвержденного типа.
В качестве средств измерений температуры применяются: термометры лабораторные электронные «ЛТ-300» (регистрационный номер в федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный номер) 45379-10), термометры ртутные стеклянные лабораторные ТЛ-4 (регистрационный номер 303-91).
В качестве средств измерений давления применяются: манометры показывающие для точных измерений МПТИ (регистрационный номер 26803-11), манометры точных измерений МТИф (регистрационный номер 64929-16).
Общий вид ТПУ показан на рисунке 1.
ТПУ изготавливаются в передвижном исполнении.
При работе средство измерений (поверяемое, контролируемое) и ТПУ соединяют последовательно. Через технологическую схему с ТПУ и средство измерений устанавливают необходимое значение расхода жидкости. Поток жидкости, проходящей через ТПУ, увлекает шаровой поршень, который перемещается по калиброванному участку. При воздействии шарового поршня на полусферическую часть детекторов происходит срабатывание их переключателей, которые генерируют электрические сигналы, определяющие начало и окончание измерения и поступающие в систему обработки информации (измерительно-вычислительный комплекс, управляющий контроллер и т.п.), невходящую в состав ТПУ. Запуск шарового поршня ТПУ осуществляется краном-манипулятором.
Метод поверки, контроля метрологических характеристик средств измерений основан на определении количества жидкости, прошедшей через калиброванный участок ТПУ и через средство измерений.
Для исключения возможности несанкционированного вмешательства на фланцевых соединениях калиброванного участка и детекторах (см. рисунок 2) предусмотрены места для установки пломб, несущих на себе знак поверки (оттиск клейма поверителя).

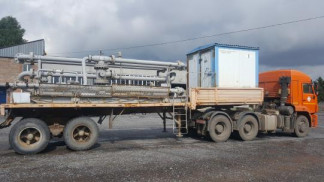

Рисунок 1 - Общий вид ТПУ
т
Фланцы калиброванного участка ТПУ
Детекторы Рисунок 2 - Схема установки пломб
отсутствует.
Метрологические и основные технические характеристики ТПУ приведены в таблицах 1, 2.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное значение вместимости калиброванного участка (при температуре 20 °С и избыточном давлении 0 МПа), м3 | 0,5 |
| Пределы допускаемой относительной погрешности определения вместимости калиброванного участка, % | ±0,05 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Номинальное значение диаметра калиброванного участка, мм | 143 |
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока однофазное, В | 220-22 |
| - частота переменного тока, Гц | 50-; |
| Потребляемая мощность, ВА, не более | 500 |
| Условия эксплуатации: - диапазон расхода, м3/ч | от 5 до 100 |
| - избыточное давление измеряемой среды, МПа, не более | 4,0 |
| - температура окружающей среды, °С | от -30 до +50 |
| Параметры измеряемой среды: - жидкость (измеряемая среда) | вода, нефть, нефтепродукты |
| - плотность, кг/м3 | от 800 до 1200 |
| - температура, °С | от -10 до +90 |
| - кинематическая вязкость, сСт | от 0,55 до 150 |
| Размеры, мм, не менее - длинна - ширина - высота | 6700 2000 2200 |
| Масса, кг | 3100 |
| Маркировка взрывозащиты детекторов | 1 Exd II BT3Gb |
| Вариант исполнения | передвижной |
| Средний срок службы, лет, не менее | 8 |
| Средняя наработка на отказ, ч | 2500 |
наносится на титульном листе руководства по эксплуатации ТПУ типографским способом.
Комплектность ТПУ приведена в таблице 3.
Таблица 3 - Комплектность ТПУ
| Наименование | Обозначение | Количество |
| Установка поверочная трубопоршневая «Прувер С-100-0,05», заводской № 17 | - | 1 шт. |
| Эксплуатационная документация (руководство по эксплуатации, паспорт) | - | 1 комплект |
| Комплект запасных частей и принадлежностей (по запросу) | - | 1 комплект |
осуществляется по документу МИ 1972-95 «Рекомендация. ГСИ. Установки поверочные трубопоршневые. Методика поверки поверочными установками на базе весов ОГВ или мерников».
Основные средства поверки:
- вторичный эталон единицы объема жидкости (установка поверочная с весовым устройством) в соответствии с ГПС (часть 2), утвержденной приказом Росстандарта от 07.02.2018 г. № 256;
- рабочий эталон 1-го разряда (мерник металлический) в соответствии с ГПС (часть 3), утвержденной приказом Росстандарта от 07.02.2018 № 256.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик ТПУ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке ТПУ, а так же на пломбы, установленные на контровочной проволоке согласно рисунку 3.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к установке поверочной турбопоршневой «Прувер С-100-0,05»
Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
