Государственный реестр средств измерений

Резервуар стальной горизонтальный цилиндрический РГС-12,5, 78434-20

78434-20
Резервуар стальной горизонтальный цилиндрический РГС-12,5 (далее - резервуар) предназначен для измерений объема нефти и нефтепродуктов при сливе остатков с СИКН №575.
Карточка СИ
Номер в госреестре 78434-20
Наименование СИ Резервуар стальной горизонтальный цилиндрический
Обозначение типа СИ РГС-12,5
Изготовитель Предприятие пищевого оборудования, Румыния
Год регистрации 2020
МПИ (интервал между поверками) 5 лет
Описание типа скачать
Методика поверки скачать

Назначение

Резервуар стальной горизонтальный цилиндрический РГС-12,5 (далее - резервуар) предназначен для измерений объема нефти и нефтепродуктов при сливе остатков с СИКН №575.

Описание

Принцип действия резервуара основан на заполнении его нефтью или нефтепродуктом до определенного уровня, соответствующего объему согласно градуировочной таблице.

Резервуар представляет собой сварную горизонтальную цилиндрическую емкость с эллиптическими днищами. Расположение резервуара - подземное.

Резервуар находится на территории АО «Томскнефть» ВНК по адресу: Томская область, Парабельский район, Лугинецкое месторождение, УПН «Лугинецкая» СИКН №575.

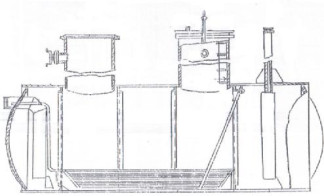

Общий вид резервуара представлен на рисунке 1.

Рисунок 1 - Общий вид резервуара Пломбирование резервуара не предусмотрено.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номинальная вместимость, м3

12,5

Пределы допускаемой относительной погрешности измерений вместимости резервуара, %

±0,20

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Средний срок службы, лет, не менее

20

Условия эксплуатации: температура окружающей среды, °С атмосферное давление, кПа

от -40 до +50 от 84,0 до 106,7

Знак утверждения типа

наносится на титульный лист паспорта типографским способом. Комплектность средства измерений

Таблица 3 - Комплектность резервуара

Наименование

Обозначение

Количество

Резервуар стальной горизонтальный цилиндрический

РГС-12,5 (заводской номер 11)

1 шт.

Резервуар стальной горизонтальный цилиндрический РГС-12,5. Паспорт

-

1 экз.

ГСИ. Резервуар стальной горизонтальный цилиндрический РГС-12,5. Методика поверки

МП 360-18

1 экз.

Градуировочная таблица

1

1 экз.

Поверка

осуществляется по документу МП 360-18 «ГСИ. Резервуар стальной горизонтальный цилиндрический РГС-12,5. Методика поверки», утвержденному ФБУ «Томский ЦСМ» 23.11.2018.

Основные средства поверки приведены в таблице 4.

Таблица 4 - Основные средства поверки

Наименование и тип средства поверки

Регистра

ционный

Основные метрологические характеристики

диапазон измерений, номинальное значение

погрешность, класс точности

Тахеометр электронный Leica TS15

46981-11

углов от 0 до 360°

СКО не более 2''

расстояний от 1,5 до 400 м (безотражательный режим)

СКО не более ±(2+2 10-6D) мм

Рулетка измерительная металлическая Р20Н2Г

51171-12

номинальная длина 20 м

класс точности 2

Рулетка измерительная металлическая 2-го класса точности Р20Н2К

46391-11

номинальная длина 20 м

класс точности 2

Примечание - В таблице приняты следующие обозначения и сокращения: СКО - среднеквадратическое отклонение; D - измеряемое расстояние, мм

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и в градуировочной таблице резервуара рядом с подписью поверителя.

Сведения о методах измерений

ГОСТ Р 8.903-2015 ГСИ. Масса нефти и нефтепродуктов. Методики (методы) измерений

Нормативные документы, устанавливающие требования к резервуару стальному горизонтальному цилиндрическому РГС-12,5

ГОСТ 17032-2010 Резервуары стальные горизонтальные для нефтепродуктов. Технические условия

Зарегистрировано поверок 3
Поверителей 1
Актуальность данных 20.11.2024
