Государственный реестр средств измерений

Резервуар стальной горизонтальный цилиндрический РГС-25, 78436-20

78436-20
Резервуар стальной горизонтальный цилиндрический РГС-25 (далее - резервуар) предназначен для измерений объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Карточка СИ
Номер в госреестре 78436-20
Наименование СИ Резервуар стальной горизонтальный цилиндрический
Обозначение типа СИ РГС-25
Изготовитель АО "Транснефть - Верхняя Волга" Великолукский завод "Транснефтемаш", г.Нижний Новгород
Год регистрации 2020
МПИ (интервал между поверками) 5 лет
Описание типа скачать
Методика поверки скачать

Назначение

Резервуар стальной горизонтальный цилиндрический РГС-25 (далее - резервуар) предназначен для измерений объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.

Описание

Резервуар представляет собой подземный стальной металлический сосуд в форме горизонтального цилиндра с усеченно-коническими днищами, снабжен горловиной, патрубками и дыхательными клапанами.

Резервуар расположен на НПС «Александровская», Томская область, Александровский район, заводской номер 48.

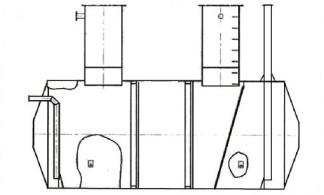

Общий эскиз резервуара представлен на рисунке 1.

Рисунок 1 - Общий эскиз резервуара Пломбирование резервуара не предусмотрено.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номинальная вместимость резервуара, м3

25

Пределы допускаемой относительной погрешности вместимости, %

±0,20

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Средний срок службы, лет, не менее

20

Условия эксплуатации:

-    температура окружающей среды, °С

-    атмосферное давление, кПа

от -60 до +50 от 84,0 до 106,7

Знак утверждения типа

наносится на титульный лист паспорта резервуара печатным способом. Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Резервуар стальной горизонтальный цилиндрический РГС-25

-

1 шт.

Резервуар стальной горизонтальный РГС-25 заводской номер 48. Паспорт

-

1 экз.

Поверка

осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки» (объемный метод).

Основные средства поверки:

-    рулетка измерительная металлическая с грузом РНГ, мод. Р20Н2Г (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее -регистрационный номер) 51171-12), диапазон измерений от 0 до 20 м, класс точности 2;

-    штангенциркуль 156 (регистрационный номер 11333-88), диапазон измерений от 0 до 400 мм, пределы допускаемой абсолютной погрешности ±0,02 мм;

-    линейка измерительные металлические (регистрационный номер 66266-16), диапазон измерений от 0 до 500 мм, допускаемое отклонение от номинального значения длины шкалы ±0,15 мм.

-    мерник эталонный 1-го разряда М1Р-10-01 (регистрационный номер 47665-11), номинальная вместимость 10 дм , пределы допускаемой основной относительной погрешности ± 0,02 %;

-    мерник металлический образцовый 2-го разряда М2р-10-СШКМ (регистрационный номер 15511-96), номинальная вместимость 10 дм3, пределы допускаемой относительной погрешности ± 0,1 %;

-    мерник образцовый 2-го разряда М2Р-50-01М (регистрационный номер 18585-99), номинальная вместимость 50 дм , пределы допускаемой относительной погрешности ± 0,1 %;

-    уровнемер «Струна-М» (регистрационный номер 15669-02), диапазон измерений от 10 до 4000 мм, пределы допускаемой абсолютной погрешности ± 1 мм;

-    термометр лабораторный ТЛ-4 (регистрационный номер 303-91), диапазон измерений от 0 до 55 °С, пределы допускаемой абсолютной погрешности ±0,2 °С.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и на градуировочную таблицу.

Сведения о методах измерений

ГОСТ Р 8.903-2015 ГСИ. Масса нефти и нефтепродуктов. Методики (методы) измерений.

Нормативные документы

Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях массового и объемного расходов жидкости (утверждена Приказом Росстандарта от 07.02.2018 г. № 256)

ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки
