| Номер в госреестре | 78442-20 |
| Наименование СИ | Автоцистерны и автотопливозаправщики |
| Обозначение типа СИ | АЦ и АТЗ |
| Изготовитель | Общество с ограниченной ответственностью «Производственная Компания «Техинком-Автомаш» (ООО «ПК «Техинком-Автомаш»), Московская обл., г. Егорьевск |
| Год регистрации | 2020 |
| Срок свидетельства | 29.06.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Автоцистерны АЦ и автотопливозаправщики АТЗ (далее - АЦ и АТЗ) предназначены для измерений объема светлых нефтепродуктов.
Принцип действия АЦ и АТЗ основан на заполнении их нефтепродуктом до указателя уровня налива, соответствующего определенному объему нефтепродукта. Слив нефтепродукта производится самотеком или при помощи насоса.
АЦ и АТЗ состоят из стальной сварной цистерны постоянного или переменного сечения, имеющей в поперечном сечении чемоданообразную форму, установленной на шасси. АЦ и АТЗ являются транспортными мерами полной вместимости (далее - ТМ). Цистерна состоит из нескольких герметичных секций. Внутри секций имеются перегородки-волнорезы с отверстиями-лазами. Каждая секция цистерны оборудована заливной горловиной. В горловине устанавливается указатель уровня налива из металлического уголка.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:
- горловину с указателем уровня;
- патрубок для отвода паров нефтепродуктов;
- крышку горловины с заливным люком и дыхательным клапаном;
- клапан донный;
- кран шаровой;
- фильтры;
- рукава напорно-всасывающие;
- насос слива / налива.
Для измерений объема нефтепродуктов при заправке автотранспорта узел выдачи топлива АТЗ, расположенный в ящике, закрепленном на раме шасси, комплектуется одним или несколькими счетчиками жидкости СЖ-ППО (регистрационный номер 59916-15).
АЦ и АТЗ имеют исполнения АТЗ-4,0 4693A1, АЦ-4,0 4693B1; АТЗ-4,9 4693A1, АЦ-4,9 4693B1; АТЗ-4,9 4693A8, АЦ-4,9 4693B8; АТЗ-5,2 4693A1, АЦ-5,2 4693B1; АТЗ-8,0 4693A2, АЦ-8,0 4693В2; АТЗ-8,5 4693A2, АЦ-8,5 4693В2; АТЗ-8,5 4693A4, АЦ-8,5 4693В4; АТЗ-10,0 4693A3, АЦ-10,0 4693В3; АТЗ-10,0 4693A4, АЦ-10,0 4693В4; АТЗ-10,0 4693A5, АЦ-10,0 4693В5; АТЗ-10,0 4693A6, АЦ-10,0 4693В6; АТЗ-10,0 4693A7, АЦ-10,0 4693В7; АТЗ-10,5 4693A4, АЦ-10,5 4693В4; АТЗ-10,5 4693A5, АЦ-10,5 4693В5; АТЗ-11,0 4693A3, АЦ-11,0 4693В3; АТЗ-11,0 4693A4, АЦ-11,0 4693В4; АТЗ-12,0 4693A7, АЦ-12,0 4693В7; АТЗ-13,5 4693C1, АЦ-13,5 4693D1; АТЗ-15,0 4693C1, АЦ-15,0 4693D1; АТЗ-17,0 4693C1, АЦ-17,0 4693D1, которые отличаются геометрическими размерами, допустимой плотностью перевозимых нефтепродуктов и номинальной вместимостью.
На боковых сторонах и сзади АТЗ и АЦ имеют надпись «ОГНЕОПАСНО», знак ограничения скорости и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.

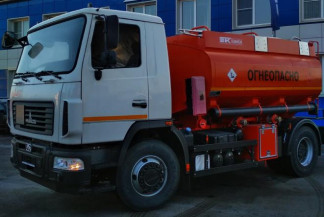

Общие виды АЦ и АТЗ представлены на рисунках 1 и 2.
Схема пломбировки для защиты от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки представлена на рисунке 3.
Заклепка для нанесения знака поверки
Верхняя образующая цистерны /
Рисунок 3 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |||
| АТЗ-4,0 4693A1 | АЦ-4,0 4693B1 | АТЗ-4,9 4693A1 | АЦ-4,9 4693B1 | |
| Номинальная вместимость, дм3 | 4000 | 4900 | ||
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |||
| АТЗ-4,9 4693A8 | АЦ-4,9 4693B8 | АТЗ-5,2 4693A1 | АЦ-5,2 4693B1 | |
| Номинальная вместимость, дм3 | 4900 | 5200 | ||
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение | |||
| АТЗ-8,0 4693A2 | АЦ-8,0 4693B2 | АТЗ-8,5 4693A2 | АЦ-8,5 4693B2 | |
| Номинальная вместимость, дм3 | 8000 | 8500 | ||
Таблица 4 - Метрологические характеристики
| Наименование характеристики | Значение | |||
| АТЗ-8,5 4693A4 | АЦ-8,5 4693B4 | АТЗ-10,0 4693A3 | АЦ-10,0 4693B3 | |
| Номинальная вместимость, дм3 | 8500 | 10000 | ||
Таблица 5 - Метрологические характеристики
| Наименование характеристики | Значение | |||
| АТЗ-10,0 4693A4 | АЦ-10,0 4693B4 | АТЗ-10,0 4693A5 | АЦ-10,0 4693B5 | |
| Номинальная вместимость, дм3 | 10000 | 10000 | ||
Таблица 6 - Метрологические характеристики
| Наименование характеристики | Значение | |||
| АТЗ-10,0 4693A6 | АЦ-10,0 4693B6 | АТЗ-10,0 4693A7 | АЦ-10,0 4693B7 | |
| Номинальная вместимость, дм3 | 10000 | 10000 | ||
Таблица 7 - Метрологические характеристики
| Наименование характеристики | Значение | |||
| АТЗ-10,5 4693A4 | АЦ-10,5 4693B4 | АТЗ-10,5 4693A5 | АЦ-10,5 4693B5 | |
| Номинальная вместимость, дм3 | 10500 | 10500 | ||
Таблица 8 - Метрологические характеристики
| Наименование характеристики | Значение | |||
| АТЗ-11,0 4693A3 | АЦ-11,0 4693B3 | АТЗ-11,0 4693A4 | АЦ-11,0 4693B4 | |
| Номинальная вместимость, дм3 | 11000 | 11000 | ||
Таблица 9 - Метрологические характеристики
| Наименование характеристики | Значение | |||
| АТЗ-12,0 4693A7 | АЦ-12,0 4693B7 | АТЗ-13,5 4693С1 | АЦ-13,5 4693D1 | |
| Номинальная вместимость, дм3 | 12000 | 13500 | ||
| Таблица 10 - Метрологические ха | рактеристики | |||
| Наименование характеристики | Значение | |||
| АТЗ-15,0 4693С1 | АЦ-15,0 4693D1 | АТЗ-17,0 4693С1 | АЦ-17,0 4693D1 | |
| Номинальная вместимость, дм3 | 15000 | 17000 | ||
Таблица 11 - Метрологические характеристики
| Наименование характеристики | Значение |
| Пределы допускаемой относительной погрешности ТМ, % | ±0,4 |
| Пределы допускаемой относительной погрешности измерений счетчика для АТЗ, % | ±0,5 |
| Минимальная доза отпуска, дм3 | 200 |
| Разность между номинальной и действительной вместимостью ТМ, %, не более - АТЗ-4,0 4693A1, АЦ-4,0 4693B1; АТЗ-4,9 4693A1, АЦ-4,9 4693B1, АТЗ-4,9 4693A8, АЦ-4,9 4693B8 - АТЗ-5,2 4693A1, АЦ-5,2 4693B1; АТЗ-8,0 4693A2, АЦ-8,0 4693В2; АТЗ-8,5 4693A2, АЦ-8,5 4693В2; АТЗ-8,5 4693A4, АЦ-8,5 4693В4; АТЗ-10,0 4693A3, аЦ-10,0 4693В3; АТЗ-10,0 4693A4, АЦ-10,0 4693В4; АТЗ-10,0 4693A5, АЦ-10,0 4693В5; АТЗ-10,0 4693A6, АЦ-10,0 4693В6; АТЗ-10,0 4693A7, АЦ-10,0 4693В7 - АТЗ-10,5 4693A4, АЦ-10,5 4693В4; АТЗ-10,5 4693A5, АЦ-10,5 4693В5; АТЗ-11 4693A3, АЦ-11 4693В3; АТЗ-11 4693A4, АЦ-11 4693В4; АТЗ-12 4693A7, АЦ-12 4693В7; АТЗ-13,5 4693C1, АЦ-13,5 4693D1; АТЗ-15,0 4693C1, АЦ-15,0 4693D1; АТЗ-17,0 4693C1, АЦ-17,0 4693D1 | ±2,5 ±2,0 ±1,5 |
Плотность нефтепродуктов, кг/м , не более:
-для АТЗ-5,2 4693 А1, АЦ-5,2 4693В1 -для АТЗ-10,5 4693A4, аЦ-10,5 4693В4
740
850
-для АТЗ-4,0 4693A1, АЦ-4,0 4693B1; АТЗ-4,9 4693A1, АЦ-4,9 4693B1; АТЗ-4,9 4693A8, АЦ-4,9 4693B8; АТЗ-8,0 4693A2, АЦ-8,0 4693В2; АТЗ-8,5 4693A2, АЦ-8,5 4693В2; АТЗ-8,5 4693A4, АЦ-8,5 4693В4; АТЗ-10,0 4693A3, АЦ-10,0 4693В3; АТЗ-10,0 4693A4, АЦ-10,0 4693В4; АТЗ-10,0 4693A5, АЦ-10,0 4693В5; АТЗ-10,0 4693A6, АЦ-10,0 4693В6; АТЗ-10,0 4693A7, АЦ-10,0 4693В7; АТЗ-10,5 4693A5, АЦ-10,5 4693В5; АТЗ-11 4693A3, АЦ-11 4693В3; АТЗ-11 4693A4, АЦ-11 4693В4; АТЗ-12 4693A7, АЦ-12 4693В7; АТЗ-13,5 4693C1, АЦ-13,54693Б1; АТЗ-15,0 4693C1, АЦ-15,0 4693D1; АТЗ-17,0 4693C1, Ац-17,0 4693D1_
860
Таблица 12 - Основные технические характеристики
| Значение | ||||
| Наименование характеристики | АТЗ-4,0 | АЦ-4,0 | АТЗ-4,9 | АЦ-4,9 |
| 4693A1 | 4693B1 | 4693A1 | 4693B1 | |
| Шасси | Газон Next C4 | Газон Next C4 | ||
| Снаряженная масса, кг, не более | 4600 | 4630 | ||
| Г абаритные размеры цистерны, мм, не более | ||||
| - длина | 6400 | 6400 | ||
| - ширина | 2250 | 2250 | ||
| - высота | 2740 | 2740 | ||
Таблица 13 - Основные технические характеристики
| Значение | ||||
| Наименование характеристики | АТЗ-4,9 4693A8 | АЦ-4,9 4693B8 | АТЗ-5,2 4693A1 | АЦ-5,2 4693B1 |
| Шасси | Hyundai HD-78 | Газон Next C4 | ||
| Снаряженная масса, кг, не более | 3430 | 4660 | ||
| Габаритные размеры цистерны, мм, не более - длина | 6220 | 6400 | ||
| - ширина | 2050 | 2250 | ||
| - высота | 2470 | 2740 | ||
Таблица 14 - Основные технические характеристики
| Значение | ||||
| Наименование характеристики | АТЗ-8,0 | АЦ-8,0 | АТЗ-8,5 | АЦ-8,5 |
| 4693A2 | 4693B2 | 4693A2 | 4693B2 | |
| Шасси | КАМАЗ 43253 | КАМАЗ 43253 | ||
| Снаряженная масса, кг, не более | 7743 | 7865 | ||
| Габаритные размеры цистерны, мм, не более | ||||
| - длина | 7500 | 7500 | ||
| - ширина | 2550 | 2550 | ||
| - высота | 3200 | 3200 | ||
Таблица 15 - Основные технические характеристики
| Значение | ||||
| Наименование характеристики | АТЗ-8,5 | АЦ-8,5 | АТЗ-10,0 | АЦ-10,0 |
| 4693A4 | 4693B4 | 4693A3 | 4693B3 | |
| Шасси | МАЗ 5N32 | КАМАЗ 43118 | ||
| Снаряженная масса, кг, не более | 8720 | 11495 | ||
| Габаритные размеры цистерны, мм, не более | ||||
| - длина | 7000 | 8550 | ||
| - ширина | 2550 | 2550 | ||
| - высота | 3300 | 3805 | ||
Таблица 16 - Основные технические характеристики
| Значение | ||||
| Наименование характеристики | АТЗ-10,0 4693A4 | АЦ-10,0 4693B4 | АТЗ-10,0 4693A5 | АЦ-10,0 4693B5 |
| Шасси | МАЗ 5N32 | КАМАЗ 53605 | ||
| Снаряженная масса, кг, не более | 9050 | 8870 | ||
| Габаритные размеры цистерны, мм, не более - длина | 7000 | 7350 | ||
| - ширина | 2550 | 2550 | ||
| - высота | 3300 | 3530 | ||
Таблица 17 - Основные технические характеристики
| Значение | ||||
| Наименование характеристики | АТЗ-10,0 | АЦ-10,0 | АТЗ-10,0 | АЦ-10,0 |
| 4693A6 | 4693B6 | 4693A7 | 4693B7 | |
| Шасси | ISUZU FVR-24 | КАМАЗ 65115-48(А5), 65115-50 | ||
| Снаряженная масса, кг, не более | 8400 | 10730 | ||
| Габаритные размеры цистерны, мм, не более | ||||
| - длина | 7500 | 8300 | ||
| - ширина | 2550 | 2550 | ||
| - высота | 3200 | 3350 | ||
Таблица 18 - Основные технические характеристики
| Значение | ||||
| Наименование характеристики | АТЗ-10,5 | АЦ-10,5 | АТЗ-10,5 | АЦ-10,5 |
| 4693A4 | 4693B4 | 4693A5 | 4693B5 | |
| Шасси | МАЗ 5N32 | КАМАЗ 53605 | ||
| Снаряженная масса, кг, не более | 9170 | 8970 | ||
| Габаритные размеры цистерны, мм, не более | ||||
| - длина | 7000 | 7350 | ||
| - ширина | 2550 | 2550 | ||
| - высота | 3300 | 3530 | ||
Таблица 19 - Основные технические характеристики
| Значение | ||||
| Наименование характеристики | АТЗ-11,0 | АЦ-11,0 | АТЗ-11,0 | АЦ-11,0 |
| 4693A3 | 4693B3 | 4693A4 | 4693B4 | |
| Шасси | КАМАЗ 43118 | МАЗ 5N32 | ||
| Снаряженная масса, кг, не более | 11715 | 9300 | ||
| Г абаритные размеры цистерны, мм, не более | ||||
| - длина | 8550 | 7000 | ||
| - ширина | 2550 | 2550 | ||
| - высота | 3805 | 3300 | ||
Таблица 20 - Основные технические характеристики
| Значение | ||||
| Наименование характеристики | АТЗ-12,0 | АЦ-12,0 | АТЗ-13,5 | АЦ-13,5 |
| 4693A7 | 4693B7 | 4693С1 | 4693D1 | |
| Шасси | КАМАЗ 65115-48(А5), 65115-50 | КАМАЗ 65115-48(А5), 65115-50 | ||
| Снаряженная масса, кг, не более | 11230 | 10352 | ||
| Габаритные размеры цистерны, мм, не более | ||||
| - длина | 8300 | 8300 | ||
| - ширина | 2550 | 2550 | ||
| - высота | 3350 | 3350 | ||
Таблица 21 - Основные технические характеристики
| Значение | ||||
| Наименование характеристики | АТЗ-15,0 | АЦ-15,0 | АТЗ-17,0 | АЦ-17,0 |
| 4693С1 | 4693D1 | 4693С1 | 4693D1 | |
| Шасси | КАМАЗ 65115-48(А5), 65115-50 | КАМАЗ 65115-48(А5), 65115-50 | ||
| Снаряженная масса, кг, не более | 10460 | 11230 | ||
| Габаритные размеры цистерны, мм, не более | ||||
| - длина | 8300 | 8300 | ||
| - ширина | 2550 | 2550 | ||
| - высота | 3350 | 3350 | ||
Таблица 22 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: Диапазон температуры окружающего воздуха, °С Атмосферное давление, кПа | от -40 до +45 от 84 до 106,7 |
наносится на титульный лист руководства по эксплуатации печатным способом.
Таблица 23 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Автоцистерна или автотопливозаправщик | АЦ ХХ 4693ХХ (АТЗ ХХ 4693ХХ) | 1 шт. |
| Запасные части, инструменты и принадлежности | 1 комплект | |
| Руководство по эксплуатации | 1 экз. | |
| Паспорт | 1 экз. |
осуществляется по документу ГОСТ 8.600-2011 «ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки».
Основные средства поверки:
комплекс градуировки резервуаров ТОКАР (регистрационный номер 33536-06), пределы относительной погрешности измерений объема жидкости ±0,15 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на заклепку, проходящую через стенку горловины и указатель уровня налива или навесную пломбу, и на свидетельство о поверке.
приведены в эксплуатационном документе.
Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерения массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости (Часть 3)
ТУ-29.10.59.230-001-28385314-2018 Автоцистерны и автотопливозаправщики. Технические условия
| Зарегистрировано поверок | 639 |
| Поверителей | 59 |
| Актуальность данных | 21.11.2024 |
