| Номер в госреестре | 78461-20 |
| Наименование СИ | Счетчики холодной и горячей воды турбинные |
| Обозначение типа СИ | НОРМА СТВ |
| Изготовитель | ООО "Норма Измерительные Системы", г.С.-Петербург; Фирма "Better Industries Limited", Китай |
| Год регистрации | 2020 |
| Срок свидетельства | 29.06.2025 |
| МПИ (интервал между поверками) | 6 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики холодной и горячей воды турбинные НОРМА СТВ (далее - счетчики) предназначены для измерений объема холодной питьевой воды по СанПиН 2.1.4.1074-01 и сетевой воды, протекающей по трубопроводу при температуре от +5 до +95 °С и рабочем давлении в водопроводной сети не более 1,6 МПа (16 кгс/см ).
Принцип работы счетчиков заключается в измерении числа оборотов турбины, вращающейся под действием протекающей воды. Поток воды попадает в корпус счетчика и далее, через струевыпрямитель, в измерительный механизм, где в твердых опорах с низким коэффициентом трения в вертикальном положении (перпендикулярно потоку) вращается турбина. Вода, пройдя через измерительный механизм, поступает в выходной патрубок. Скорость вращения турбины пропорциональна расходу воды.
Измерительный механизм (измерительная вставка) состоит из струевыпрямителя с передней измерительной полукамерой, турбины с осью подстроечного регулятора и механизма передачи вращения с задней измерительной полукамерой.
Струевыпрямитель с передней полукамерой предназначен для выпрямления потока и направления его на лопасти турбины. В ступице струевыпрямителя расположена передняя опора вала турбины. Задняя опора вала турбины смонтирована в защитном кожухе механизма передачи вращения.
Подстроечный регулятор предназначен для приведения в соответствие числа оборотов турбины с показаниями счетного механизма в пределах допустимой погрешности счетчика. Лопасть регулятора отклоняет часть потока среды, подаваемого на турбину. Вращением лопасти регулятора достигается замедление или ускорение скорости вращения турбины.
Механизм передачи вращения с задней полукамерой предназначен для передачи угловой скорости вращения турбины на счетный механизм. Он состоит из червячного колеса, жестко закрепленного на валу турбины и вертикального вала с зубчатым колесом, с жестко закрепленной в верхней его части ведущей магнитной полумуфтой. Механизм передачи вращения защищен от воздействия потока среды пластмассовым кожухом. Вращение ведущей части магнитной муфты, передается к ведомой части магнитной муфты, установленной в счетном механизме.
Счетный механизм герметично отделен от измеряемой среды немагнитной средоразделительной пластиной. Счетный механизм, имеющий масштабирующий механический редуктор, приводится в действие ведомой частью магнитной муфты и обеспечивает перевод числа оборотов турбины в объем измеренной воды в м . Индикаторное устройство счетного механизма имеет ролики и стрелочные указатели для регистрации объема в м3 и в долях м3. Показания объема воды считывается с индикаторного устройства счетного механизма. На шкале счетного механизма имеется звездочка, обеспечивающая повышение разрешающей способности счетчика. Регистратор подсчёта показаний, проходящей воды через прибор, имеют степень защиты IP 68 и устойчив к проникновению пыли и затоплению, что обеспечивает работу прибора в условиях 100% влажности (затапливаемые помещения).
Счетчики горячей и холодной воды могут дополнительно комплектоваться датчиком (магнитоуправляемый герметизированный контакт-геркон и (или) импульсным датчиком по стандарту NAMUR) или другой передающей системой (включая радиопередающую систему по протоколам передачи данных Wireless MBUS, LoRaWAN, NB-IoT, XNB и другие (в зависимости от заказа покупателя)) для дистанционной передачи низкочастотных и (или) высокочастотных импульсов с ценой импульса от 0,1 до 1000 м /имп. При оснащении счетчиков импульсными датчиками и системами в обозначении счетчика появляется буква «И» или «Р».
Счетчики имеют корпус с защитой магнитной муфты от воздействия внешнего магнитного поля. Материал корпуса - чугун.
Счетчики моделей НОРМА СТВ - Г и НОРМА СТВ - ГИ является универсальными и могут применяться для измерения объема холодной воды.
Счетчики выпускаются в следующих модификациях и исполнениях:
Х
Х
Х
Х
Х
НОРМА СТВ
условный диаметр прохода DN50, DN65, DN80, DN100, DN125, DN150
Метрологический класс счетчика:
(Г) — счетчик горячей воды; (Х) — счетчик холодной воды
(A) — класс счетчика А;
(B) — класс счетчика В
выходной сигнал:
( )— отсутствует;
(И) или (Р) — наличие импульсного сигнала
монтажная длина, мм
Конструктивное устройство счётчика обеспечивает защиту от несанкционированного доступа к регулирующему устройству и конструкции счётчика с помощью прижимных болтов, имеющей место для пломбирования.

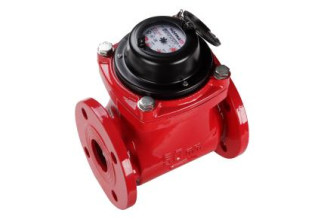

Общий вид счетчиков и схема пломбирования представлены на рисунках 1 - 3.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование параметра | Значение параметра | |||||
| Диаметр условного прохода | DN50 | DN65 | DN80 | DN100 | DN125 | DN150 |
| Объёмный расход воды (q), м /ч: | ||||||
| - минимальный qmin: | ||||||
| класс А | 0,8 | 1 | 1,2 | |||
| класс В | 0,4 | 0,5 | 0,63 | 1 | 1,5 | 2,5 |
| - переходный расход qt: класс А | 1,6 | 2 | 2,4 | |||
| класс В | 0,8 | 1 | 1,2 | 2 | 3 | 5 |
| - номинальный qn | 25 | 30 | 40 | 70 | 100 | 150 |
| - постоянный qp, | 40 | 50 | 63 | 100 | 150 | 250 |
| - максимальный qmax | 50 | 60 | 80 | 140 | 200 | 300 |
| Порог чувствительности, м3/ч, | не более 0,5qmin | |||||
| Наименование параметра | Значение параметра |
| Пределы допускаемой относительной погрешности измерений объема воды, в диапазоне расходов, %: qmin < q < qt qt < q < qmax | ±5 ±2 |
| Емкость счетного механизма, м3 | 999999 |
| Цена деления младшего разряда, 3 м | 0,002 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение | |||||
| Максимальное рабочее давление, МПа | 1,6 | |||||
| Потеря давления при qmax, не более, МПа | 0,1 | |||||
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при температуре 35 °С, % | от +5 до +50 до 80 | |||||
| Диапазон рабочих температур воды, °С: для счетчиков холодной воды для счетчиков горячей воды для универсальных моделей | от +5 до +50 от +5 до +95 от +5 до +95 | |||||
| Габаритные размеры, мм, не более: - длина - высота - ширина | 200 260 165 | 200 270 185 | 225 280 195 | 250 290 215 | 250 290 245 | 300 360 280 |
| Масса счетчика, кг не более | 12,7 | 14,3 | 16,2 | 18,5 | 20 | 30 |
наносится на лицевую панель счетчика методом фотолитографии или другим способом, не ухудшающим качество, на титульном листе Руководства по эксплуатации в левом верхнем углу типографским способом.
Таблица 3. Комплектность счетчиков
| Наименование | Обозначение | Количество |
| Счетчик воды турбинный НОРМА СТВ | В зависимости от модификации | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Упаковка | - | 1 шт. |
| Комплект монтажных частей и принадлежностей | - | Определяется договором на поставку |
| Комплект устройства бесконтактного съема и передачи информации | - | Определяется договором на поставку |
осуществляется по документу МИ 1592-2015 «Рекомендация. Государственная система обеспечения единства измерений. Счётчики воды. Методика поверки».
Основные средства поверки:
- рабочий эталон объемного и массового расхода жидкости 1-го разряда в соответствии с ГПС, утвержденной приказом Росстандарта от 07.02.2018 № 256 (часть 1 — для средств измерений, поверка которых осуществляется на воде) в диапазоне значений от 0,03 до 100,00 м3/ч (рег. № 24364-03);
- рабочий эталон объемного и массового расхода жидкости 1-го разряда в соответствии с ГПС, утвержденной приказом Росстандарта от 07.02.2018 № 256 (часть 1 — для средств измерений, поверка которых осуществляется на воде) в диапазоне значений от 0,8 до 500,00 м3/ч.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится в соответствующий раздел паспорта или в свидетельство о поверке счетчиков НОРМА СТВ, а также на свинцовую пломбу, установленную на колпаке счетного механизма и крышке болта крепления измерительной части к корпусу счетчика.
приведены в эксплуатационном документе.
ГОСТ 14167-83 Счетчики холодной воды турбинные. Общие технические условия ГОСТ Р 50193.1-92 Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Технические требования
ТУ 26.51.63.120-001-30624784-2019 Счетчики холодной и горячей воды турбинные НОРМА СТВ. Технические условия
