| Номер в госреестре | 78462-20 |
| Наименование СИ | Установка поверочная |
| Обозначение типа СИ | УПТ-160 |
| Изготовитель | ООО "Комфорт", г.Иркутск |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установка поверочная УПТ-160 предназначена для измерений, воспроизведения, хранения и передачи единиц объемного расхода жидкости и объема жидкости в потоке.
Принцип действия установки поверочной УПТ-160 основан на воспроизведении объемного расхода жидкости и объема жидкости в потоке, создаваемых с помощью насосных агрегатов, гидравлического тракта, систем управления, регулирования, сбора информации и измерении расхода и количества жидкости в потоке средствами измерений.
Установка поверочная УПТ-160 состоит из средств измерений объемного расхода жидкости и объема жидкости в потоке, средств измерений температуры и давления измеряемой среды, накопительного резервуара, систем управления, регулирования, сбора информации, и измерительных линий.
В качестве средств измерений объемного расхода жидкости и объема жидкости в потоке в составе установки поверочной УПТ-160 применяются счетчики-расходомеры электромагнитные РМ-5 полнопроходные модификации РМ-5-Э (регистрационный номер 20699-11) с номинальными диаметрами DN15, DN25, DN80, расходомер-счетчик электромагнитный РСМ-05 модификации РСМ-05.05 (ТЭСМАРТ-Э) (регистрационный номер 57470-14) с номинальным диаметром DN4.
Поверяемое средство измерений устанавливается в измерительную линию установки, состоящей из зажимного устройства, запорной арматуры, средств измерений давления и температуры измеряемой среды. Рабочая жидкость подается насосом из накопительного резервуара в гидравлический тракт рабочего контура установки, проходит через измерительную линию и средства измерений объемного расхода жидкости и объема жидкости установки. Далее рабочая жидкость направляется обратно в накопительный резервуар. Системы управления, сбора информации управляют работой установки, и обрабатывает полученные данные с поверяемых средств измерений и средств измерений установки.
Система сбора информации реализована на базе счетчиков импульсных микропроцессорных СИ8 (регистрационный номер 28696-10) в количестве 14 штук.

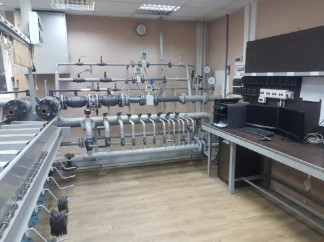

Общий вид установки представлен на рисунке 1 и 2.
Пломбировка установки поверочной УПТ-160 осуществляется с помощью свинцовой (пластмассовой) пломбы и проволоки, которой пломбируется фланцевые и резьбовые соединения, а так же с помощью мастики, нанесенной в специальные чашки-углубления средства измерений объемного расхода жидкости и объема жидкости в потоке установки, с нанесением знака поверки на пломбы и мастику. Средства измерений измеряемой среды пломбируются в соответствии с описанием типа на конкретное средство измерений. Места пломбирования фланцевых соединений средств измерений объемного расхода жидкости и объема жидкости в потоке установки поверочной УПТ-160 приведены на рисунках 3 и 4.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон воспроизводимого объемного расхода жидкости, м3/ч | от 0,005 до 150 |
| Пределы допускаемой относительной погрешности установки при измерении объема жидкости в потоке и объемного расхода жидкости, % | ± 0,2 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Номинальный диаметр поверяемых средств измерений | от DN10 до DN80 |
| Количество одновременно поверяемых средств измерений, штук | от 1 до 10 |
| Измеряемая среда Температура измеряемой среды, °С Давление измеряемой среды, МПа, не более | вода питьевая по СанПиН 2.1.4.1074-2001 от +10 до +40 0,6 |
| Параметры электрического питания: Напряжение питания, В Частота, Гц | 380 ± 38; 220 ±22 50 ±1 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, % - атмосферное давление, кПа | от +10 до +40 от 30 до 80 от 84 до 107 |
| Средний срок службы установки, лет | 10 |
| Средняя наработка на отказ, ч | 20000 |
наносится на маркировочную табличку, закрепленную на передней части коммутационного шкафа системы управления, регулирования, сбора информации в верхнем правом углу в виде наклейки и в верхней части по центру титульного листа руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Количество |
| Установка поверочная УПТ-160, заводской номер 02 | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Методика поверки МП 1061-1-2019 | 1 экз. |
осуществляется по документу МП 1061-1-2019 «Инструкция. ГСИ. Установка поверочная УПТ-160. Методика поверки», утвержденному ФГУП «ВНИИР» 17.12.2019.
Основные средства поверки:
- рабочий эталон 1-го разряда согласно ГПС (часть 1), утвержденной приказом Росстандарта от 07.02.2018 № 256 с пределами допускаемой относительной погрешности не более ±0,065 %.
- калибратор многофункциональный МС5-Я (регистрационный номер 22237-08);
- частотомер электронно-счетный Ч3-85/3 (регистрационный № 32359-06).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке, а так же на пломбы и мастику в соответствии с рисунками 3 и 4.
приведены в эксплуатационном документе
Нормативные документы, устанавливающие требования к установке поверочной УПТ-160
Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
| Зарегистрировано поверок | 7 |
| Поверителей | 2 |
| Актуальность данных | 20.11.2024 |
