Государственный реестр средств измерений

Спектрофотометры УФ-6700, УФ-6800, УФ-6900, 78469-20

78469-20
Спектрофотометры моделей УФ-6700, УФ-6800, УФ-6900 предназначены для измерений коэффициента направленного пропускания или оптической плотности твердых и жидких проб различного происхождения.
Карточка СИ
Номер в госреестре 78469-20
Наименование СИ Спектрофотометры
Обозначение типа СИ УФ-6700, УФ-6800, УФ-6900
Изготовитель "Shanghai Mapada Instruments Co., Ltd.", Китай
Год регистрации 2020
Срок свидетельства 29.06.2025
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Спектрофотометры моделей УФ-6700, УФ-6800, УФ-6900 предназначены для измерений коэффициента направленного пропускания или оптической плотности твердых и жидких проб различного происхождения.

Описание

Принцип действия спектрофотометров основан на измерении отношения интенсивностей излучения, прошедшего через исследуемый объект и пустую кювету.

Спектрофотометры представляют собой стационарные настольные лабораторные приборы, состоящие из оптико-механического и электронного узлов, установленных в общем корпусе.

Оптическая схема приборов - двухлучевая. Для разложения излучения в спектр используется монохроматор с дифракционной решеткой; в качестве источников применяются галогенная и дейтериевая лампы. В качестве приемника используются кремниевый фотодиод. Спектрофотометры управляются с помощью сенсорного экрана, на который выводятся рабочая длина волны, результат измерения коэффициента пропускания (или оптической плотности), снимаемые спектры, кинетические кривые и ряд служебных параметров. Спектрофотометры имеют кюветное отделение, рассчитанное на установку кювет с длиной оптического пути до 100 мм.

Модели различаются шириной спектральной щели.

Все спектрофотометры смонтированы в одинаковых корпусах и различаются только шильдиками с обозначением модели.

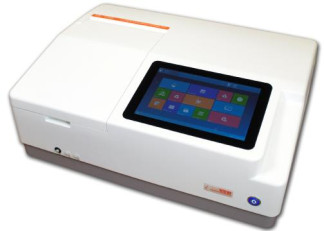

Пломбирование спектрофотометров не предусмотрено. Общий вид спектрофотометров приведен на рисунке 1.    /•    -ч

Место нанесения знака поверки

Программное обеспечение

Спектрофотометры оснащены встроенным программным обеспечением и ПО UVStudio. Программное обеспечение UVStudio, установленное во встроенном блоке управления, либо на внешнем компьютере, предназначено для управления работой спектрофотометра и процессом измерений, а также для хранения и обработки полученных данных.

Все встроенное и ПО UVStudio является метрологически значимым.

ПО UVStudio выполняет следующие функции:

-    управление спектрофотометром;

-    настройку режимов работы;

-    получение спектров;

-    обработку и хранение результатов измерений;

-    построение градуировочных графиков;

-    проведение диагностических проверок модулей спектрофотометра.

Встроенное ПО предназначено для сбора данных, их передачи в ПО UVStudio и для реализации аппаратных функций спектрофотометров.

Уровень защиты ПО UVStudio от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» при стандартном режиме установки, при опционально установленном модуле «User Management and Audit Trail» - «средний», встроенного ПО «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Встроенное ПО

UVStudio

Номер версии (идентификационный номер) ПО

не ниже 1.0.0.1

не ниже 1.0.0.8

Технические характеристики

Таблица 2 - Метрологические характеристики спектрофотометров моделей УФ-6700, УФ-6800, УФ-6900

Наименование характеристики

Значение

Спектральный диапазон, нм

от 190 до 1100

Диапазон измерений спектральных коэффициентов направленного пропускания, %

от 0,1 до 99,9

Пределы допускаемой абсолютной погрешности спектрофотометра при измерении коэффициентов направленного пропускания, %:

-в спектральном диапазоне от 400 до 800, нм

±0,5

- в остальном спектральном диапазоне

±1,0

Пределы допускаемой абсолютной погрешности установки длин волн, нм

±1,0

Уровень рассеянного света (при Х=340 нм), %, не более

0,03

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Модель

УФ-6700

УФ-6800

УФ-6900

Спектральная ширина щели, нм

1,8

1,0

0,5;1;2;4;5

Уровень рассеянного света (при Х=340 нм), %, не более

0,03

Габаритные размеры (ДхШхВ), мм

580x420x235

Наименование характеристики

Значение

Модель

УФ-6700 УФ-6800

УФ-6900

Масса, кг, не более

17

18

Потребляемая мощность, Вт, не более

140

Средний срок службы, лет

8

Наработка на отказ, ч, не менее

6400

Напряжение питания частотой (50±1) Гц, В

220+22-33

Условия эксплуатации

- диапазон температур окружающего воздуха, °C

от +15 до +30

- диапазон относительной влажности окружающего воздуха (при температуре +25°С), %, не более

80

- диапазон атмосферного давления, кПа

от 84 до 106

Знак утверждения типа

наносится на боковую панель спектрофотометров, как показано на рисунке 1 в виде клеевой этикетки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Спектрофотометр

-

1 шт.

Набор комплектующих

-

1 компл.

Руководство по эксплуатации

-

1 экз.

Методика поверки

МП-242-2323-2019

1 экз.

Поверка

осуществляется по документу МП-242-2323-2019 «ГСИ. Спектрофотометры моделей УФ-6700, УФ-6800, УФ-6900. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 09.12.2019 г.

Основные средства поверки:

- комплект светофильтров КС-105, рег. № 22054-16.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на верхнюю панель спектрофотометра, как показано на рисунке 1, и (или) на свидетельстве о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Государственная поверочная схема для средств измерений спектральных, интегральных и редуцированных коэффициентов направленного пропускания и оптической плотности в диапазоне длин волн от 0,2 до 50,0 мкм, диффузного и зеркального отражений в диапазоне длин волн от 0,2 до 20,0 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии № 2517 от 27.11.2018 г.

Техническая документация «SHANGHAI MAPADA INSTRUMENTS CO., LTD», Китай
