| Номер в госреестре | 78479-20 |
| Наименование СИ | Резервуар стальной вертикальный цилиндрический |
| Обозначение типа СИ | РВС-5000 |
| Изготовитель | АО "Новокузнецкий завод резервуарных металлоконструкций им.Н.Е.Крюкова", г.Новокузнецк |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар стальной вертикальный цилиндрический РВС-5000 предназначен для измерений объёма нефтепродуктов, а также для их приема, хранения и отпуска.
Резервуар стальной вертикальный цилиндрический РВС-5000 (далее - резервуар) представляет собой стальную вертикальную конструкцию цилиндрической формы с днищем и крышей.
Резервуар РВС-5000 (заводской номер 20) расположен в Томской области, поселок Пионерный, ЦППН-4 УПН-2 АО «Томскнефть» ВНК.
Общий вид резервуара представлен на рисунках 1.

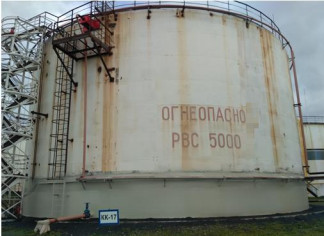

Рисунок 1 - Общий вид резервуара
Пломбирование резервуара не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 5000 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ± 0,10 |
| Наименование характеристики | Значение |
| Средний срок службы, лет, не менее | 20 |
| Условия эксплуатации: - температура окружающей среды, °С | от -50 до +50 |
наносится на титульный лист паспорта резервуара печатным способом. Комплектность средства измерений
Таблица 3 - Комплектность средств измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной вертикальный цилиндрический РВС-5000 | - | 1 шт. |
| Паспорт | - | 1 экз. |
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки» (геометрический метод).
Основные средства поверки:
- рулетка измерительная металлическая с грузом РНГ, Р20Н2Г (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее -регистрационный номер) 51171-12), диапазон измерений от 0 до 20 м, класс точности 2;
- рулетка измерительная металлическая 2-го класса, Р20Н2К (регистрационный номер 46391-11), диапазон измерений от 0 до 20 м, класс точности 2;
- толщиномер ультразвуковой УТ-93П (регистрационный номер 10479-98), диапазон измерений от 0,6 до 30,0 мм, пределы допускаемой абсолютной погрешности при измерении толщины ±0,1 мм;
- штангенциркуль 156 (регистрационный номер 11333-88), диапазон измерений от 0 до 400 мм, пределы допускаемой абсолютной погрешности ±0,02 мм;
- линейка измерительная металлическая (регистрационный номер 96-70), диапазон измерений от 0 до 500 мм, пределы допускаемой абсолютной погрешности ±0,2 мм;
- нивелир с компенсатором DSZ3 (регистрационный номер 29722-05), диапазон измерений от 0 до 360°, средняя квадратическая погрешность измерения превышения на 1 км двойного хода не более 2,5 мм.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и градуировочную таблицу.
ГОСТ 8.903-2015 ГСИ. Масса нефти и нефтепродуктов. Методика (методы) измерений
Нормативные документы, устанавливающие требования к резервуару стальному вертикальному цилиндрическому РВС-5000
Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
