Резервуар стальной вертикальный цилиндрический РВС-5000, 78480-20

78480-20
Резервуар стальной вертикальный цилиндрический РВС-5000 предназначен для измерений объёма нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Карточка СИ
Номер в госреестре 78480-20
Наименование СИ Резервуар стальной вертикальный цилиндрический
Обозначение типа СИ РВС-5000
Изготовитель АО "Самарский резервуарный завод", г.Самара
Год регистрации 2020
МПИ (интервал между поверками) 5 лет
Описание типа скачать
Методика поверки скачать

Назначение

Резервуар стальной вертикальный цилиндрический РВС-5000 предназначен для измерений объёма нефти и нефтепродуктов, а также для их приема, хранения и отпуска.

Описание

Тип резервуара - стальной вертикальный цилиндрический.

Резервуар стальной вертикальный цилиндрический РВС-5000 (далее - резервуар) представляет собой стальную вертикальную конструкцию цилиндрической формы с днищем и крышей.

Резервуар РВС-5000 (заводской номер 4) расположен в Томская область, месторождение Советское, резервуарный парк ЦППН-1 АО «Томскнефть» ВНК.

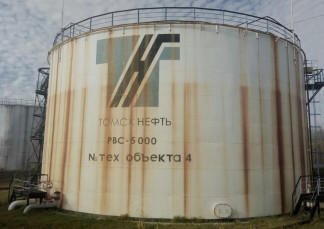

Общий вид резервуаров представлен на рисунках 1.

Пломбирование резервуаров не предусмотрено.

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номинальная вместимость, м3

5000

Пределы допускаемой относительной погрешности определения вместимости, %

± 0,10

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Средний срок службы, лет, не менее

20

Условия эксплуатации:

- температура окружающей среды, °С

от - 50 до + 50

Знак утверждения типа

наносится на титульный лист паспорта резервуара печатным способом. Комплектность средства измерений

Таблица 3 - Комплектность средств измерений

Наименование

Обозначение

Количество

Резервуар стальной вертикальный цилиндрический

РВС-5000

1 шт.

Резервуар стальной вертикальный цилиндрический РВС-5000. Паспорт

-

1 экз.

Поверка

осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».

Основные средства поверки:

-    рулетка измерительная металлическая с грузом РНГ, Р20Н20Г (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее -регистрационный номер) 43611-10), диапазон измерений от 0 до 20 м, класс точности 2;

-    рулетка измерительная металлическая 2-го класса, Р20Н2К (регистрационный номер 46391-11), диапазон измерений от 0 до 20 м, класс точности 2;

-    толщиномер ультразвуковой УТ-93П (регистрационный номер 10479-98), диапазон измерений от 0,6 до 30,0 мм, пределы допускаемой абсолютной погрешности при измерении толщины ±0,1 мм;

-    штангенциркуль 156 (регистрационный номер 11333-88), диапазон измерений от 0 до 400 мм, пределы допускаемой абсолютной погрешности ±0,02 мм;

-    линейка измерительная металлическая (регистрационный номер 96-70), диапазон измерений от 0 до 500 мм, пределы допускаемой абсолютной погрешности ±0,2 мм;

-    нивелир с компенсатором DSZ (регистрационный номер 29722-05), диапазон измерений от 0 до 360°, средняя квадратическая погрешность измерения превышения на 1 км двойного хода не более 2,5 мм.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в свидетельство о поверке и в градуировочную таблицу рядом с подписью поверителя.

Сведения о методах измерений

ГОСТ 8.903-2015 ГСИ. Масса нефти и нефтепродуктов. Методика (методы) измерений

Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим РВС-2000, РВС-3000

Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
