| Номер в госреестре | 78481-20 |
| Наименование СИ | Газоанализаторы взрывоопасных и токсичных газов |
| Обозначение типа СИ | СИГНАЛ-44 |
| Изготовитель | ООО "Промприбор-Р", г.Москва |
| Год регистрации | 2020 |
| Срок свидетельства | 29.06.2025 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Газоанализаторы взрывоопасных и токсичных газов СИГНАЛ-44 (далее - газоанализаторы) в зависимости от варианта исполнения предназначены для непрерывных оперативных автоматических измерений объёмной доли кислорода (О2), диоксида углерода (СО2), пропана (С3Н8), метана (СН4), массовой концентрации оксида углерода (СО), сероводорода (H2S), диоксида азота (NO2), диоксида серы (SO2), аммиака (NH3) и довзрывоопасных концентраций метана, горючих газов и паров, их смесей (СхНу), в воздухе, а также выдачи сигнализации о достижении концентрации определяемых компонентов установленных пороговых значений.
Принцип действия газоанализаторов определяется типом используемого датчика.
Принцип действия термохимических датчиков основан на определении теплового эффекта реакции определяемого газа с другими веществами, протекающей при участии катализатора.
Принцип действия оптико-абсорбционных датчиков основан на селективном поглощении молекулами определяемого компонента электромагнитного излучения и измерении интенсивности инфракрасного излучения после прохождения им среды, содержащей определяемый компонент.
Принцип действия электрохимических датчиков основан на измерении электрического тока, вырабатываемого электрохимической ячейкой в результате химической реакции с участием молекул определяемого компонента.
Газосигнализаторы представляют собой переносные приборы непрерывного действия.
Способ отбора пробы - диффузионный или принудительный. Принудительный отбор пробы обеспечивается встроенным побудителем расхода.
Тип газоанализаторов - переносной, автоматический, многоканальный с непрерывным режимом работы.
Конструктивно газоанализаторы выполнены в корпусе из ударопрочного пластика, внутри которого расположены плата измерительная и блок питания, состоящий из Li-ионного аккумулятора и платы защиты. К корпусу газоанализатора крепится крышка четырьмя винтами, один из которых пломбируется разрушаемой пломбировочной наклейкой.
Корпус газоанализаторов покрыт электропроводящей краской, исключающей опасность возникновения электростатического заряда.
В нижней части газоанализатора расположено табло (графический индикатор) с сенсорным экраном.
На верхнюю крышку газоанализатора могут быть установлены блок поверочный, пневморазъемы для принудительной подачи пробы.
Структурная схема условного обозначения газоанализаторов:
Сигнал-44 - Х - Х Обозначение типа газоанализатора_
Исполнение газоанализатора (исполнения газоанализаторов представлены в таблице 1)_
Х=п при наличие встроенного побудителя расхода и пропуск в случае его отсутствия_
Таблица 1 - Исполнения газоанализаторов
| Наименование | Измерительный канал |
| Сигнал-44-1Х1) | 1 измерительный канал с ТХД4 3 измерительных канала с ЭХД2) |
| Сигнал-44-2Х1) | 1 измерительный канал с ТХД4 2 измерительных канала с ЭХД2) |
| Сигнал-44-ЭХ1^ | 1 измерительный канал с ТХД4 1 измерительный канал с ЭХД2) |
| Сигнал-44-4Х1) | 4 измерительных канала с ЭХД2) |
| Сигнал-44-5Х1) | 3 измерительных канала с ЭХД2) |
| Сигнал-44-бХ1^ | 2 измерительных канала с ЭХД2) |
| Сигнал-44-7Х^ | 3 измерительных канала с ЭХД2) 1 измерительный канал с ИКД3) |
| Сигнал-44-8Х1) | 2 измерительных канала с ЭХД2) 1 измерительный канал с ИКД3) |
| Сигнал-44-9Х1) | 1 измерительный канал с ЭХД2) 1 измерительный канал с ИКД3) |
| Сигнал-44-ЮХ1^ | 1 измерительный канал с ИКД3) |
| Сигнал-44-ПХ1^ | 1 измерительный канал с ТХД4 2 измерительных канала с ЭХД2) 1 измерительный канал с ИКД3) |
| Сигнал-44-12Х1) | 1 измерительный канал с ТХД4 1 измерительный канал с ЭХД2) 1 измерительный канал с ИКД3) |
| Сигнал-44-13Х1) | 1 измерительный канал с ТХД4 1 измерительный канал с ИКД3) |
| Сигнал-44-14Х1) | 2 измерительных канала с ЭХД2) 2 измерительных канала с ИКД3) |
| Сигнал-44-15Х1) | 1 измерительный канал с ЭХД2) 2 измерительных канала с ИКД3) |
| Сигнал-44-1бХ1) | 2 измерительных канала с ИКД3) |
| Сигнал-44-17Х1) | 1 измерительный канал с ТХД4 |
| 1) Х=п при наличие встроенного побудителя расхода и пропуск в случае его отсутствия. 2) ЭХД - электрохимический датчик. 3) ИКД - оптико-электронный датчик. 4) ТХД - термохимический датчик. | |

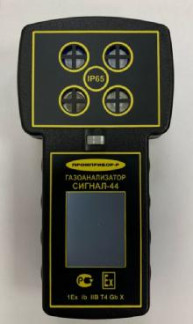

Общий вид газоанализаторов с указанием схем пломбирования от несанкционированного доступа представлены на рисунке 1.
а) вид спереди б) вид сзади
газоанализатора газоанализатора
Рисунок 1 - Общий вид и схемы пломбировки газоанализаторов
Газоанализаторы имеют встроенное и внешнее программное обеспечение (далее - ПО). Основные функции встроенного программного обеспечения (далее - ПО):
- цифровая индикация содержания всех определяемых компонентов на табло газоанализатора;
- выдача сигнализации при достижении содержания определяемого компонента порогов срабатывания «ПОРОГ 1» и «ПОРОГ 2» (по заказу) по каждому измерительному каналу;
- цифровая индикация установленных порогов по выбранному измерительному каналу;
- сохранение в энергонезависимую память архива последних измеренных значений содержания определяемого компонента по каждому измерительному каналу;
- обмен данными с внешними устройствами осуществляется посредством физического протокола UART.
Внешнее ПО метрологически незначимо и используется для индикации показаний.
Идентификационные данные встроенного ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |||
| СИГНАЛ-44 с 1 датчиком | СИГНАЛ-44 с 2 датчиками | СИГНАЛ-44 с 3 датчиками | СИГНАЛ-44 с 4 датчиками | |
| Идентификационное наименование ПО | SIG4_1 | SIG4_2 | SIG4_3 | SIG4_4 |
| Номер версии (идентификационный номер) ПО | не ниже SIG4_1 | не ниже SIG4_2 | не ниже SIG4_3 | не ниже SIG4_4 |
| Цифровой идентификатор ПО | - | - | - | - |
Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - «высокий».
Таблица 3 - Метрологические характеристики газоанализаторов с электрохимическими датчиками
| Определяемый компонент | Единица измерений | Диапазон показаний | Диапазон измерений | Пределы допускаемой абсолютной погрешности | Номинальное время установления показаний, с не более | Номинальное время установления показаний, T0,5ном, с не более |
| кислород (О2) | объемная доля, % | от 0 до 45 | от 0 до 30 | ±(0,5 +0,05-Свх1)) | 30 | - |
| сероводород (H2S) | мг/м3 | от 0 до 99 | от 0 до 50 | ±(2,5+0,2-Свх1)) | 40 | 15 |
| диоксид серы (SO2) | мг/м3 | от 0 до 60 | от 0 до 50 | ±(2,5+0,2-Свх1)) | 60 | - |
| диоксид азота (NO2) | мг/м3 | от 0 до 45 | от 0 до 25 | ±(0,5+0,2-Свх1)) | 60 | - |
| аммиак (NH3) | мг/м3 | от 0 до 160 | от 0 до 100 | ±(5+0,2-Свх1)) | 180 | - |
| оксид углерода (СО) | мг/м3 | 0 до 300 | от 0 до 250 | ±(5+0,25-Свх1)) | 40 | 15 |
| Предел допускаемой вариации показаний, в долях от пределов допускаемой погрешности | 0,5 | |||||
| 1) Свх - значение концентрации определяемого компонента на входе газоанализатора, мг/м3. | ||||||
| Таблица 4 - Мет | рологические характеристики газоанализато | ров с оптико-электронными датчиками | ||||
| Определяемый компонент | Единица измерений | Диапазон показаний | Диапазон измерений | Пределы допускаемой абсолютной погрешности | Номинальное время установления показаний, с не более | Номинальное время установления показаний, T0,5ном, с не более |
| метан (CH4) | объемная доля, % | от 0 до 4,4 | от 0 до 2,2 | ±0,22 | 40 | 15 |
| % НКПР | от 0 до 99 | от 0 до 50 | ±5 | |||
| пропан (С3Н8) | объемная доля, % | от 0 до 1,7 | от 0 до 0,85 | ±0,05 | 40 | 15 |
| % НКПР | от 0 до 99 | от 0 до 50 | ±5 | |||
| диоксид углерода (СО2) | объемная доля, % | 0 до 7 | от 0 до 5 | ±(0,02+0,1 •Свх1)) | 60 | - |
| Предел допускаемой вариации показаний, в долях от пределов допускаемой погрешности | 0,5 |
| Примечание - НКПР - нижний концентрационный предел распространения пламени, ГОСТ Р МЭК 60079-29-1-2013. 1) 3 ’ Свх - значение концентрации определяемого компонента на входе газоанализатора, мг/м . | значения НКПР указаны в соответствии с |
Таблица 5 - Метрологические характеристики газоанализаторов с термохимическими датчиками
| Опреде ляемый компо нент | Единица измерений | Диапазон Показаний | Диапазон измерений | Коэффициент пересчета | Поверочный компонент | Пределы допускаемой абсолютной погрешности | Номинальное время установления показаний, Т0,9ном:> с не более |
| Ex (СхИу) | % НКПР | от 0 до 99 | от 0 до 50 | по гексану - (0,5±0,1) по пропану - (0,7±0,1) | метан | ±5 | 30 |
| по гексану - (0,7±0,1) по метану - (1,25±0,1) | пропан | ||||||
| по метану - (2,0±0,2) по пропану - (1,4±0,1) | гексан | ||||||
| Предел допускаемой вариации показаний, в долях от пределов допускаемой погрешности | |||||||
| Примечание - НКПР - нижний концентрационный предел распространения пламени, значения НКПР указаны в соответствии с ГОСТ Р МЭК 60079-29-1-2013. | |||||||
| Наименование характеристики | Значение |
| Масса, кг, не более | 0,55 |
| Габаритные размеры (высотахдлинахширина), мм, не более | 210x55x110 |
| Рабочие условия измерений: | |
| - температура окружающего воздуха, °С | от -40 до +50 |
| - относительная влажность воздуха при температуре +25 °С, %, не более | от 30 до 95 |
| - атмосферное давление, кПа | от 84 до 106,7 |
| Степень защиты по ГОСТ 14254-2015 | IP65 |
| Маркировка взрывозащиты по ГОСТ 31610.0-2014: - модификация Сигнал-44-1 Х | 1Ех db ib IIB T4 Gb X |
| - модификация Сигнал-44-2Х | 1 Ех db ib IIB T4 Gb X |
| - модификация Сигнал-44-3Х | 1 Ех db ib IIB T4 Gb X |
| - модификация Сигнал-44-11Х | 1 Ех db ib IIB T4 Gb X |
| - модификация Сигнал-44-12Х | 1 Ех db ib IIB T4 Gb X |
| - модификация Сигнал-44-13Х | 1 Ех db ib IIB T4 Gb X |
| - модификация Сигнал-44-17Х | 1 Ех db ib IIB T4 Gb X |
| - модификация Сигнал-44-4Х | 1Ех ib IIB T4 Gb X |
| - модификация Сигнал-44-5Х | 1Ех ib IIB T4 Gb X |
| - модификация Сигнал-44-бХ | 1Ех ib IIB T4 Gb X |
| - модификация Сигнал-44-7Х | 1Ех ib IIB T4 Gb X |
| - модификация Сигнал-44-8Х | 1Ех ib IIB T4 Gb X |
| - модификация Сигнал-44-9Х | 1Ех ib IIB T4 Gb X |
| - модификация Сигнал-44-10Х | 1Ех ib IIB T4 Gb X |
| - модификация Сигнал-44-14Х | 1Ех ib IIB T4 Gb X |
| - модификация Сигнал-44-15Х | 1Ех ib IIB T4 Gb X |
| - модификация Сигнал-44-16Х | 1Ех ib IIB T4 Gb X |
| Средний срок службы, лет, не менее | 10 |
| Средняя наработка на отказ, ч, не менее | 30000 |
наносится на табличку газоанализатора и титульный лист руководства по эксплуатации типографским способом.
Комплектность газоанализаторов приведена в таблице 5.
Таблица 7 - Комплектность газоанализаторов
| Наименование | Обозначение | Количество |
| Газоанализатор взрывоопасных и токсичных газов СИГНАЛ-44: - модификация Сигнал-44-1 Х - модификация Сигнал-44-2Х - модификация Сигнал-44-3Х - модификация Сигнал-44-4Х - модификация Сигнал-44-5Х - модификация Сигнал-44-6Х | ГПСК11.00.00.000-01 ГПСК11.00.00.000-02 ГПСК11.00.00.000-03 ГПСК11.00.00.000-04 ГПСК11.00.00.000-05 ГПСК11.00.00.000-06 | 1 шт. (согласно заказу) |
| Наименование | Обозначение | Количество |
| - модификация Сигнал-44-7Х | ГПСК11.00.00.000-07 | |
| - модификация Сигнал-44-8Х | ГПСК11.00.00.000-08 | |
| - модификация Сигнал-44-9Х | ГПСК11.00.00.000-09 | |
| - модификация Сигнал-44-10Х | ГПСК11.00.00.000-010 | |
| - модификация Сигнал-44-11Х | ГПСК11.00.00.000-011 | 1 шт. (согласно заказу) |
| - модификация Сигнал-44-12Х | ГПСК11.00.00.000-012 | |
| - модификация Сигнал-44-13Х | ГПСК11.00.00.000-013 | |
| - модификация Сигнал-44-14Х | ГПСК11.00.00.000-014 | |
| - модификация Сигнал-44-15Х | ГПСК11.00.00.000-015 | |
| - модификация Сигнал-44-16Х | ГПСК11.00.00.000-016 | |
| - модификация Сигнал-44-17Х | ГПСК11.00.00.000-017 | |
| Руководство по эксплуатации совмещенное с паспортом | ГПСК 11.00.00.000 РЭ | 1 экз. |
| Методика поверки | ГПСК11.00.00.000 МП | 1 экз. |
| Адаптер сетевой | - | 1 экз. |
| Чемодан укладочный/сумка укладочная | - | 1 экз. |
осуществляется по документу ГПСК11.00.00.000 МП «Газоанализаторы взрывоопасных и токсичных газов СИГНАЛ-44. Методика поверки» утвержденному ООО «ИЦРМ» 13.04.2020 г.
Основные средства поверки:
- стандартные образцы состава - газовые смеси: ГСО 10705-2015, ГСО 10509-2014, ГСО 10547-2014, ГСО 10532-2014, ГСО 10530-2014, ГСО 10704-2015 в баллонах под давлением;
- азот газообразный в баллонах под давлением особой чистоты по ГОСТ 9293-74. Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых газоанализаторов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке, и (или) в руководство по эксплуатации совмещенное с паспортом.
приведены в эксплуатационной документации.
Приказ Федерального агентства по техническому регулированию и метрологии от 14 декабря 2018 г. № 2664 об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах
ГОСТ Р МЭК 60079-29-1-2013 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Требования к эксплуатационным характеристикам газоанализаторов горючих газов
4215-003-8073968-19 ТУ (ГПСК11.00.00.000ТУ) «Газоанализаторы взрывоопасных и токсичных газов СИГНАЛ-44. Технические условия»
