Резервуар вертикальный стальной цилиндрический РВС-20000, 78484-20

Назначение

Резервуар вертикальный стальной цилиндрический РВС - 20000 (далее резервуар) предназначен для измерений объема и хранения нефти и нефтепродуктов.

Описание

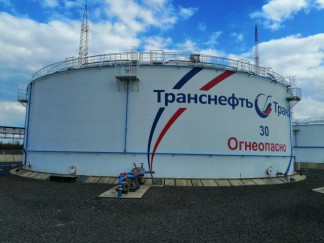

Резервуар представляет собой металлический сосуд в форме вертикального цилиндра, со стационарной крышей.

Крыша резервуара - каркасная сферическая, состоящая из сборного каркаса и полистового настила.

Заполнение и опорожнение резервуара осуществляется через приемо-раздаточные патрубки, расположенные в нижней части резервуара.

На боковых стенках и крыше резервуара предусмотрены люки - лазы для обслуживания резервуара, смотровые, монтажные и замерные люки.

Днище резервуара состоит из центральной части и кольцевых окраек, собираемых на монтаже полистовым методом. Днище - металлическое, выполняется с уклоном < 1:100 от центра к периферии.

Резервуар снабжен лестницами для доступа на крышу.

Резервуар установлен на перевалочной нефтебазе «Тихорецкая», Тихорецкого районного управления магистральных нефтепроводов акционерного общества «Черноморские магистральные нефтепроводы».

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

Знак утверждения типа

наносят на титульный лист паспорта типографским способом. Комплектность средств измерений

Таблица 3 - Комплектность средства измерения

Поверка

осуществляется по документу ГОСТ 8.570-2000 «Резервуары стальные вертикальные цилиндрические. Методика поверки».

Основные средства поверки:

-    рулетка измерительная металлическая 2-го класса точности Р30Н2К регистрационный номер 46391-11, номинальная длина шкалы - 20 м, допускаемое отклонение действительной длины интервалов шкалы при температуре 20 0С ±(0,3^0,15(L-1)), где L- число полных и неполных метров в отрезке;

-    рулетка измерительная металлическая 2-го класса точности Р20Н2Г регистрационный номер 46391-11, номинальная длина шкалы - 20 м, допускаемое отклонение действительной длины интервалов шкалы при температуре 20 0С ±(0,3^0,15(L-1)), где L- число полных и неполных метров в отрезке;

-    штангенциркуль ТТТЦ-ТТ, регистрационный номер 22088-01, диапазон измерения от 0 до 250 мм; предел допускаемой погрешности 0,1 мм;

-    толщиномер ультразвуковой А1209 регистрационный номер 49605-12, диапазон измерения толщины от 0,7 до 300,0 мм; пределы допускаемой абсолютной погрешности ±(0,01 •Х + 0,1), где Х- измеряемая толщина.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки в виде оттиска поверительного клейма наносится на свидетельство о поверке, на титульный и последний листы градуировочной таблицы на подпись поверителя.

Сведения о методах измерений

отсутствуют.

Нормативные документы

ГОСТ 31385-2008 Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия

Приказ Росстандарта № 256 от 7 февраля 2018 г. Об утверждении государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости

ГОСТ 8.570-2000 Резервуары стальные вертикальные цилиндрические. Методика поверки
