Резервуар вертикальный стальной цилиндрический РВС-20000, 78485-20

Назначение

Резервуар вертикальный стальной цилиндрический РВС - 20000 (далее резервуар) предназначен для измерений объема и хранения нефти и нефтепродуктов.

Описание

Резервуар представляет собой металлический сосуд в форме вертикального цилиндра, со стационарной крышей.

Крыша резервуара - каркасная сферическая, состоящая из сборного каркаса и полистового настила.

Заполнение и опорожнение резервуара осуществляется через приемо-раздаточные патрубки, расположенные в нижней части резервуара.

На боковых стенках и крыше резервуара предусмотрены люки - лазы для обслуживания резервуара, смотровые, монтажные и замерные люки.

Днище резервуара состоит из центральной части и кольцевых окраек, собираемых на монтаже полистовым методом. Днище - металлическое, выполняется с уклоном < 1:100 от центра к периферии.

Резервуар снабжен лестницами для доступа на крышу.

Резервуар установлен на перевалочной нефтебазе «Тихорецкая», Тихорецкого районного управления магистральных нефтепроводов акционерного общества «Черноморские магистральные нефтепроводы».

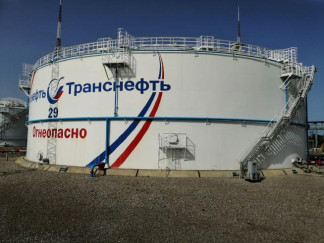

Общий вид резервуара представлен на рисунке 1.

Рисунок 1 - Общий вид резервуара

Технические характеристики

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

Знак утверждения типа

наносят на титульный лист паспорта типографским способом.

Комплектность средств измерений

Таблица 3 - Комплектность средства измерения

Поверка

осуществляется по документу ГОСТ 8.570-2000 «Резервуары стальные вертикальные цилиндрические. Методика поверки».

Основные средства поверки:

-    рулетка измерительная металлическая 2-го класса точности Р30Н2К регистрационный номер 46391-11, номинальная длина шкалы - 20 м, допускаемое отклонение действительной длины интервалов шкалы при температуре 20 0С ±(0,3^0,15(L-1)), где L- число полных и неполных метров в отрезке;

-    рулетка измерительная металлическая 2-го класса точности Р20Н2Г регистрационный номер 46391-11, номинальная длина шкалы - 20 м, допускаемое отклонение действительной длины интервалов шкалы при температуре 20 0С ±(0,3^0,15(L-1)), где L- число полных и неполных метров в отрезке;

-    штангенциркуль ТТТЦ-ТТ, регистрационный номер 22088-01, диапазон измерения от 0 до 250 мм; предел допускаемой погрешности 0,1 мм;

-    толщиномер ультразвуковой А1209 регистрационный номер 49605-12, диапазон измерения толщины от 0,7 до 300,0 мм; пределы допускаемой абсолютной погрешности ±(0,01 •Х + 0,1), где Х- измеряемая толщина.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки в виде оттиска поверительного клейма наносится на свидетельство о поверке, на титульный и последний листы градуировочной таблицы на подпись поверителя.

Сведения о методах измерений

отсутствуют.

Нормативные документы

ГОСТ 31385-2008 Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия

Приказ Росстандарта № 256 от 7 февраля 2018 г. Об утверждении государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости

ГОСТ 8.570-2000 Резервуары стальные вертикальные цилиндрические. Методика поверки
