| Номер в госреестре | 78487-20 |
| Наименование СИ | Машины для испытаний материалов на ползучесть, длительную прочность и релаксацию |
| Обозначение типа СИ | Kappa |
| Изготовитель | "ZwickRoell Testing Systems GmbH", Австрия |
| Год регистрации | 2020 |
| Срок свидетельства | 29.06.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машины для испытаний материалов на ползучесть, длительную прочность и релаксацию серии Kappa (далее - машины) предназначены для измерений силы и деформации при проведении испытаний металлов, сплавов и полимерных материалов на ползучесть, длительную прочность и релаксацию.
Принцип действия машин основан на преобразовании электрической энергии электромеханическим приводом в линейное перемещение подвижной траверсы и соответствующую нагрузку, прикладываемую к образцу, которая преобразуется тензорезисторным силоизмерительным датчиком (далее - датчик силы) в электрический сигнал, изменяющийся пропорционально нагрузке.
Машины выпускаются в 39 модификациях: Kappa 5 DS, Kappa 10 DS, Kappa 20 DS, Kappa 50 DS, Kappa 100 DS, Kappa 150 DS, Kappa 200 DS, Kappa 250 DS, Kappa 300 DS, Kappa 400 DS, Kappa 600 DS, Kappa 800 DS, Kappa 50 LA, Kappa 100 LA, Kappa 10 SS, Kappa 50 SS, Kappa 100 SS, Kappa 1 SS-CF, Kappa 10 SS-CF, Kappa 50 SS-CF, Kappa 100 SS-CF, Kappa 2x10, Kappa 3x10, Kappa 4x10, Kappa 5x10, Kappa 6x10, Kappa 2x30, Kappa 3x30, Kappa 2x50, Kappa 3x50, Kappa 2x10 SS, Kappa 3x10 SS, Kappa 4x10 SS, Kappa 5x10 SS, Kappa 6x10 SS, Kappa 2x30 SS, Kappa 3x30 SS, Kappa 2x50 SS, Kappa 3x50 SS.
Машины Kappa 50 LA, Kappa 100 LA, состоят из основания, на котором закреплены рама и направляющие колонны с подвижной траверсой, захватов образца, привода подвижной траверсы, нагружающего устройства рычажного типа с отношением плеч рычага 20:1 и приложением нагрузки посредством грузовой или пружинной системы (в зависимости от исполнения). В исполнениях с грузовой системой предусмотрен датчик, фиксирующий отклонение рычага от горизонтального положения и связанный обратной связью со шпиндельным приводом подвижной траверсы, которая своим перемещением в процессе испытаний приводит рычаг в горизонтальное положение. В исполнениях с пружинной системой предусмотрен тензорезисторный датчик силы, фиксирующий значение нагрузки в процессе испытаний. Наличие обратной связи со шпиндельным приводом обеспечивает создание и поддержание необходимой нагрузки.
Машины Kappa 1 SS, Kappa 10 SS, Kappa 50 SS, Kappa 100 SS, Kappa 1 SS-CF, Kappa 10 SS-CF, Kappa 50 SS-CF, Kappa 100 SS-CF состоят из основания, на котором закреплены рама и направляющие колонны с подвижной траверсой, захватов образца, привода подвижной траверсы, датчика силы, одного шпинделя. В модификациях Kappa 5 DS, Kappa 10 DS, Kappa 20 DS, Kappa 50 DS, Kappa 100 DS, Kappa 150 DS, Kappa 200 DS, Kappa 250 DS, Kappa 300 DS, Kappa 400 DS, Kappa 600 DS, Kappa 800 DS установлено два шпинделя.
Машины, в наименовании модификации которых есть индекс CF, оснащены шпинделем, позволяющим работать в двух направлениях (сжатие и растяжение).
Машины Kappa 2x10, Kappa 3x10, Kappa 4x10, Kappa 5x10, Kappa 6x10, Kappa 2x30, Kappa 3x30, Kappa 2x50, Kappa 3x50, Kappa 2x10 SS, Kappa 3x10 SS, Kappa 4x10 SS, Kappa 5x10 SS, Kappa 6x10 SS, Kappa 2x30 SS, Kappa 3x30 SS, Kappa 2x50 SS, Kappa 3x50 SS состоят из основания, на котором закреплены рама и направляющие колонны с подвижными траверсами (от 2 до 6), что позволяет производить испытания одновременно нескольких образцов. Наибольший предел измерений силы данных машин указан на заводской табличке.
Машины так же имеют возможность установки муфельных печей для испытаний образцов в различных температурных условиях.
Датчики деформации предназначены для измерения деформации образца при испытаниях на ползучесть и релаксацию. По виду контакта с испытываемым образцом они могут быть контактными и бесконтактными, по принципу измерения могут быть индуктивными с аналоговым и цифровым выходом, тензорезисторными, инкрементальными, оптическими, лазерными. В зависимости от назначения датчики отличаются чувствительностью и диапазоном измерений Машины комплектуются датчиками силы серий Xforce P, Xforce HP, Xforce K, Xforce K+, значение верхнего предела измерений датчиков силы приводится на шильдике.
Электронный блок предназначен для управления режимами работы машин, обработки, хранения, отображения и передачи значений силы и деформации на внешние устройства. Для машин Kappa с несколькими подвижными траверсами количество электронных блоков соответствует количеству подвижных траверс и может быть от 2 до 6.

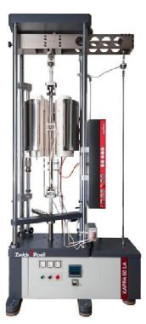

Общий вид машин приведён на рисунках 1 - 6. Общий вид типовой маркировки (заводской таблички) машин приведён на рисунке 7. Общий вид типовой маркировки (заводской таблички) датчика силы приведён на рисунке 8. Общий вид типовой маркировки (заводской таблички) датчиков деформации приведён на рисунке 10-12.
TYPE: Kappa 3*30 SS
S£REAL NO: 732381 P. SUPPLY: 2HJVSOfflOHz
CAPACITY: ЗдЗСШЧ MFG. DATE: 07J2Q19
Zw/ck/Roell
FH4pi4(n4r i J.-4« Wipwtv'M •**тЛяЧЬ Ulli ■id 4-In AMlfli
Рисунок 7 - Общий вид типовой маркировки (заводской таблички) машин
Zw/ck
/Roell
Nominal Force: 10 kN Characteristic: 2 mV/V
Load Cell Tjge: Xforce К
Рисунок 9 - Общий вид типовой маркировки (заводской таблички) датчика силы
C€
Axial Furnace Extensometer
Model:
Gauge Length: mm Travel:+1ЕХЩ мм)-Ю%{ mmJ Ambient to 1600 °C (2900 *Fl
Л
Рисунок 12 - Общий вид типовой маркировки (заводской таблички) датчика деформации серий PMA
Для ограничения доступа в целях несанкционированной настройки и вмешательства производится пломбирование мест посадки рычага посредством нанесения специальной краски и нанесения защитной наклейки на измерительные узлы.
Для работы с машинами используется программное обеспечение «testXpert» (далее -ПО), устанавливаемое на персональный компьютер. ПО разработано специально для машин и служит для управления их функциональными возможностями, а также для обработки и отображения результатов измерений.
ПО защищено от несанкционированного доступа ключом электронной защиты. Уровень защиты программного обеспечения «Средний» в соответствии с Р 50.2.077 - 2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационное наименование ПО | «testXpert» | «testXpert II» | «testXpert III» |
| Номер версии (идентификационный номер ПО), не ниже | 7.0 | 1.41 | 1.1 |
| Цифровой идентификатор ПО | 34d9fb04c9f43396659 75977c957be76 | ebad77871a2e56551eb51 2a73b8c1fe3 | 744978675320b474b9be 2e4059237fdd |
| Алгоритм вычисления цифрового идентификатора ПО | MD5 | MD5 | MD5 |
Таблица 2 - Метрологические характеристики
| Модификация | Диапазон измерений силы, кН: | |||||
| с датчиком силы серий Xforce P, Xforce HP, Xforce K, Xforce K+ | ||||||
| Kappa 5 DS Kappa 10 DS Kappa 20 DS Kappa 50 DS Kappa 100 DS Kappa 150 DS Kappa 200 DS Kappa 250 DS Kappa 300 DS Kappa 400 DS Kappa 600 DS Kappa 800 DS | от 0,000010 до 0,005000 | от 0,000020 до 0,010000 | от 0,000040 до 0,020000 | от 0,000100 до 0,050000 | от 0,000200 до 0,100000 | от 0,000400 до 0,200000 |
| Kappa 50 LA Kappa 100 LA | от 0,000025 до 0,005000 | от 0,000050 до 0,010000 | от 0,000100 до 0,020000 | от 0,000250 до 0,050000 | от 0,000500 до 0,100000 | от 0,001000 до 0,200000 |
| Kappa 50 LA1) Kappa 100 LA1) | от 0,000200 до 0,005000 | от 0,000400 до 0,010000 | от 0,000800 до 0,020000 | от 0,002000 до 0,050000 | от 0,004000 до 0,100000 | от 0,008000 до 0,200000 |
| Kappa 1 SS Kappa 10 SS Kappa 50 SS Kappa 100 SS Kappa 1 SS-CF Kappa 10 SS-CF Kappa 50 SS-CF Kappa 100 SS)-CF Kappa Xx102) Kappa Xx10 SS2) Kappa Xx302) Kappa Xx30 SS2) Kappa Xx502) Kappa Xx50 SS2) | от 0,000010 до 0,005000 | от 0,000020 до 0,010000 | от 0,000040 до 0,020000 | от 0,000100 до 0,050000 | от 0,000200 до 0,100000 | от 0,000400 до 0,200000 |
| Модификация | Диапазон измерений силы, кН: |
| с датчиком силы серий Xforce P, Xforce HP, Xforce K, Xforce K+ | |
| Пределы допускаемой относительной погрешности измерений силы, % | ±1 |
| 1) - исполнение с нагружающим устройством рычажного типа с приложением нагрузки посредством грузов не используется для испытаний на релаксацию 2) - где X - количество каналов измерений силы (от 2 до 6) | |
Таблица 3 - Метрологические характеристики
| Модификация | Диапазон измерений силы, кН: | |||||
| с датчиком силы серий Xforce P, Xforce HP, Xforce K, X | 'orce K+ | |||||
| Kappa 5 DS | от 0,0010 до 0,5000 | от 0,0020 до 1,0000 | от 0,0050 до 2,5000 | от 0,0100 до 5,0000 | - | - |
| Kappa 10 DS | от 0,0200 до 10,0000 | - | ||||
| Kappa 20 DS Kappa 50 DS Kappa 100 DS Kappa 150 DS Kappa 200 DS Kappa 250 DS Kappa 300 DS Kappa 400 DS Kappa 600 DS Kappa 800 DS | от 0,0400 до 20,0000 | |||||
| Kappa 50 LA Kappa 100 LA | от 0,0025 до 0,5000 | от 0,0050 до 1,0000 | от 0,0125 до 2,5000 | от 0,0250 до 5,0000 | от 0,0500 до 10,0000 | от 0,1000 до 20,0000 |
| Kappa 50 LA1) Kappa 100 LA1) | от 0,0200 до 0,5000 | от 0,0400 до 1,0000 | от 0,1000 до 2,5000 | от 0,2000 до 5,0000 | от 0,4000 до 10,0000 | от 0,8000 до 20,0000 |
| Kappa 1 SS | от 0,0010 до 0,5000 | от 0,0020 до 1,0000 | - | - | - | - |
| Kappa 10 SS | от 0,0050 до 2,5000 | от 0,0100 до 5,0000 | от 0,0200 до 10,0000 | - | ||
| Kappa 50 SS Kappa 100 SS | от 0,0400 до 20,0000 | |||||
| Kappa 1 SS-CF | - | - | - | - | ||
| Kappa 10 SS-CF | от 0,0050 до 2,5000 | от 0,0100 до 5,0000 | от 0,0200 до 10,0000 | - | ||
| Kappa 50 SS-CF Kappa 100 SS)-CF | от 0,0400 до 20,0000 | |||||
| Kappa Xx102) Kappa Xx10 SS2) | - | |||||
| Kappa Xx302) Kappa Xx30 SS2) Kappa Xx502) Kappa Xx50 SS2) | от 0,0400 до 20,0000 | |||||
| Пределы допускаемой относительной погрешности измерений силы, % | ±1 | |||||
| 1) - исполнение с нагружающим устройством рычажного типа с приложением нагрузки посредством грузов не используется для испытаний на релаксацию 2) - где X - количество каналов измерений силы (от 2 до 6) | ||||||
Таблица 4 - Метрологические характеристики
| Модификация | Диапазон измерений силы, кН: | |||||
| с датчиком силы серий Xforce P, Xforce HP, Xforce K, Xforce K+ | ||||||
| Kappa 50 DS | от 0,060 до 30,000 | от 0,10 до 50,00 | - | - | - | - |
| Kappa 100 DS | от 0,20 до 100,00 | - | - | - | ||
| Kappa 150 DS | от 0,30 до 150,00 | - | - | |||
| Kappa 200 DS | от 0,40 до 200,00 | - | ||||
| Kappa 250 DS | от 0,50 до 250,00 | |||||
| Kappa 300 DS | ||||||
| Kappa 400 DS | ||||||
| Kappa 600 DS | ||||||
| Kappa 800 DS | ||||||
| Kappa 50 LA | от 0,15 до 30,00 | от 0,25 до 50,00 | - | - | - | - |
| Kappa 100 LA | от 0,5 до 100,00 | - | - | - | ||
| Kappa 50 LA1) | от 1,20 до 30,00 | от 2,00 до 50,00 | - | - | - | - |
| Kappa 100 LA1) | от 4,00 до 100,00 | - | - | - | ||
| Kappa 50 SS | от 0,06 до 30,00 | от 0,10 до 50,00 | - | - | - | - |
| Kappa 100 SS | от 0,20 до 100,00 | - | - | - | ||
| Kappa 50 SS-CF | от 0,06 до 30,00 | от 0,10 до 50,00 | - | - | - | - |
| Kappa 100 SS-CF | от 0,20 до 100,00 | - | - | - | ||
| Kappa Xx302) Kappa Xx30 SS2) | от 0,06 до 30,00 | - | - | - | - | - |
| Kappa Xx502) Kappa Xx50 SS2) | от 0,10 до 50,00 | - | - | - | - | |
| Пределы допускаемой относительной погрешности измерений силы, % | ±1 | |||||
| 1) - исполнение с нагружающим устройством рычажного типа с приложением нагрузки посредством грузов не используется для испытаний на релаксацию 2) - где X - количество каналов измерений силы (от 2 до 6) | ||||||
Таблица 5 - Метрологические характеристики
| Модификация | Диапазон измерений силы, кН: | |||
| с датчиком силы серий Xforce P, Xforce HP, Xforce K, Xforce K+ | ||||
| Kappa 300 DS | от 0,6 до 300,0 | - | - | - |
| Kappa 400 DS | от 0,8 до 400,0 | - | - | |
| Kappa 600 DS | от 1,2 до 600,0 | - | ||
| Kappa 800 DS | от 1,6 до 800,0 | |||
| Пределы допускаемой относительной погрешности измерений силы, % | ±1 | |||
Таблица 6 - Метрологические характеристики машин с датчиками деформации
| Модификация датчика деформации | Диапазон измерений деформации, мм | Модификация датчика деформации | Диапазон измерений деформации, мм | ||
| растяжение | сжатие | растяжение | сжатие | ||
| 3448-010M-005 | от +0,02 до +0,50 | от -0,02 до -0,50 | 3648-025M-010 (-ST/-HT) | от +0,02 до +2,50 | от -0,02 до -2,50 |
| 3448-010M-010 | от +0,02 до +1,00 | от -0,02 до -1,00 | 3648-025M-020 (-ST/-HT) | от +0,02 до +5,00 | от -0,02 до -5,00 |
| 3448-010M-020 | от +0,02 до+2,00 | от -0,02 до -1,00 | 3648-050M-0005 (-ST/HT) | от +0,02 до +0,25 | от -0,02 до -0,25 |
| 3448-010M-050 | от +0,02 до +5,00 | от -0,02 до -1,00 | 3648-050M-001 (-ST/-HT) | от +0,02 до +0,50 | от -0,02 до -0,50 |
| 3448-025M-005 | от +0,02 до +1,25 | от -0,02 до -1,25 | 3648-050M-005 (-ST/-HT) | от +0,02 до +2,50 | от -0,02 до -2,50 |
| 3448-025M-010 | от +0,02 до +2,50 | от -0,02 до -2,50 | 3648-050M-010 (-ST/-HT) | от +0,02 до +5,00 | от -0,02 до -5,00 |
| 3448-025M-020 | от +0,02 до +5,00 | от -0,02 до -2,50 | 3648-050M-020 (-ST/-HT) | от +0,02 до +10,00 | от -0,02 до -10,00 |
| 3448-025M-050 | от +0,02 до +12,50 | от -0,02 до -2,50 | 3648-0050-0005 (-ST/-HT) | от +0,020 до +0,064 | от -0,020 до -0,064 |
| 3448-050M-005 | от +0,02 до +2,50 | от -0,02 до -2,50 | 3648-0050-001 (-ST/-HT) | от +0,02 до +0,13 | от -0,02 до -0,13 |
| 3448-050M-010 | от +0,02 до +5,00 | от -0,02 до -5,00 | 3648-0050-005 (-ST/-HT) | от +0,02 до +0,64 | от -0,020 до -0,064 |
| 3448-050M-020 | от +0,02 до +10,00 | от -0,02 до -5,00 | 3648-0050-010 (-ST/-HT) | от +0,02 до +1,27 | от -0,02 до -1,27 |
| 3448-050M-050 | от +0,02 до +25,00 | от -0,02 до -5,00 | 3648-0050-020 (-ST/-HT) | от +0,02 до +2,54 | от -0,02 до -2,54 |
| 3448-0050-005 | от +0,020 до +0,064 | от -0,020 до -0,064 | 3648-0100-0005 (-ST/-HT) | от +0,02 до +0,13 | от -0,02 до -0,13 |
| 3448-0050-010 | от +0,02 до +1,27 | от -0,02 до -1,27 | 3648-0100-001 (-ST/-HT) | от +0,02 до +0,25 | от -0,02 до -0,25 |
| 3448-0050-020 | от +0,02 до +2,54 | от -0,02 до -1,27 | 3648-0100-005 (-ST/-HT) | от +0,02 до +1,27 | от -0,02 до -1,27 |
| 3448-0050-050 | от +0,02 до +6,35 | от -0,02 до -1,27 | 3648-0100-010 (-ST/-HT) | от +0,02 до +2,54 | от -0,02 до -2,54 |
| 3448-0100-005 | от +0,02 до +1,27 | от -0,02 до -1,27 | 3648-0100-020 (-ST/-HT) | от +0,02 до +5,08 | от -0,02 до -5,08 |
| 3448-0100-010 | от +0,02 до +2,54 | от -0,02 до -2,54 | 3648-0200-0005 (-ST/-HT) | от +0,02 до +0,25 | от -0,02 до -0,25 |
| 3448-0100-020 | от +0,02 до +5,08 | от -0,02 до -2,54 | 3648-0200-001 (-ST/-HT) | от +0,02 до +0,51 | от -0,02 до -0,51 |
| 3448-0100-050 | от +0,02 до +12,70 | от -0,02 до -2,54 | 3648-0200-005 (-ST/-HT) | от +0,02 до +2,54 | от -0,02 до -2,54 |
| 3448-0200-005 | от +0,02 до +2,54 | от -0,02 до -2,54 | 3648-0200-010 (-ST/-HT) | от +0,02 до +5,08 | от -0,02 до -5,08 |
| 3448-0200-010 | от +0,02 до +5,08 | от -0,02 до -5,08 | 3648-0200-020 (-ST/-HT) | от +0,02 до +10,16 | от -0,02 до -10,16 |
| 3448-0200-020 | от +0,02 до +10,16 | от -0,02 до -5,08 | 7650A-0125M-015M (-ST/-HT) | от +0,02 до +1,50 | от -0,02 до -1,50 |
| 3448-0200-050 | от +0,02 до +25,40 | от -0,02 до -5,08 | 7650A-0125M-020M (-ST/-HT) | от +0,02 до +2,00 | от -0,02 до -1,00 |
| Модификация датчика деформации | Диапазон измерений деформации, мм | Модификация датчика деформации | Диапазон измерений деформации, мм | ||
| растяжение | сжатие | растяжение | сжатие | ||
| 3549-010M-010 (-ST/-HT) | от +0,02 до +1,00 | от -0,02 до -1,00 | 7650A-0125M-025M (-ST/-HT) | от +0,02 до +2,50 | от -0,02 до -0,50 |
| 3549-010M-020 (-ST/-HT) | от +0,02 до +2,00 | от -0,02 до -1,00 | 7650A-025M-015M (-ST/HT) | от +0,02 до +1,50 | от -0,02 до -1,50 |
| 3549-010M-050 (-ST/-HT) | от +0,02 до +5,00 | от -0,02 до -1,00 | 7650A-025M-020M (-ST/HT) | от +0,02 до +2,00 | от -0,02 до -1,00 |
| 3549-010M-100 (-ST/-HT) | от +0,02 до +10,00 | от -0,02 до -0,50 | 7650A-025M-025M (-ST/HT) | от +0,02 до +2,50 | от -0,02 до -0,50 |
| 3549-025M-010 (-ST/-HT) | от +0,02 до +2,50 | от -0,02 до -2,50 | 7650A-0050-060T (-ST/HT) | от +0,02 до +1,52 | от -0,02 до -1,52 |
| 3549-025M-020 (-ST/-HT) | от +0,02 до +5,00 | от -0,02 до -2,50 | 7650A-0050-080T (-ST/HT) | от +0,02 до +2,03 | от -0,02 до -1,02 |
| 3549-025M-050 (-ST/-HT) | от +0,02 до +12,50 | от -0,02 до -2,50 | 7650A-0050-100T (-ST/HT) | от +0,02 до +2,54 | от -0,02 до -0,51 |
| 3549-025M-100 (-ST/-HT) | от +0,02 до +25,00 | от -0,02 до -1,25 | 7650A-0100-060T (-ST/HT) | от +0,02 до +1,52 | от -0,02 до -1,52 |
| 3549-050M-010 (-ST/-HT) | от +0,02 до +5,00 | от -0,02 до -5,00 | 7650A-0100-080T (-ST/HT) | от +0,02 до +2,03 | от -0,02 до -1,02 |
| 3549-050M-020 (-ST/-HT) | от +0,02 до +10,00 | от -0,02 до -5,00 | 7650A-0100-100T (-ST/HT) | от +0,02 до +2,54 | от -0,02 до -0,51 |
| 3549-050M-050 (-ST/-HT) | от +0,02 до +25,00 | от -0,02 до -5,00 | 7642-010M-025M | от +0,02 до +2,50 | от -0,02 до -0,50 |
| 3549-050M-100 (-ST/-HT) | от +0,02 до +50,00 | от -0,02 до -2,50 | 7642-010M-075M | от +0,02 до +7,50 | от -0,02 до -1,50 |
| 3549-0050-010 (-ST/-HT) | от +0,02 до +1,27 | от -0,02 до -1,27 | 7642-010M-125M | от +0,02 до +12,50 | от -0,02 до -1,50 |
| 3549-0050-020 (-ST/-HT) | от +0,02 до +2,54 | от -0,02 до -1,27 | 7642-012M-025M | от +0,02 до +2,50 | от -0,02 до -0,50 |
| 3549-0050-050 (-ST/-HT) | от +0,02 до +6,35 | от -0,02 до -1,27 | 7642-012M-075M | от +0,02 до +7,50 | от -0,02 до -1,50 |
| 3549-0050-100 (-ST/-HT) | от +0,02 до +12,70 | от -0,02 до -0,64 | 7642-012M-125M | от +0,02 до +12,50 | от -0,02 до -1,50 |
| 3549-0100-010 (-ST/-HT) | от +0,02 до +2,54 | от -0,02 до -2,54 | 7642-0125M-025M | от +0,02 до +2,50 | от -0,02 до -0,50 |
| 3549-0100-020 (-ST/-HT) | от +0,02 до +5,08 | от -0,02 до -2,54 | 7642-0125M-075M | от +0,02 до +7,50 | от -0,02 до -1,50 |
| 3549-0100-050 (-ST/-HT) | от +0,02 до +12,70 | от -0,02 до -2,54 | 7642-0125M-125M | от +0,02 до +12,50 | от -0,02 до -1,50 |
| 3549-0100-100 (-ST/-HT) | от +0,02 до +25,40 | от -0,02 до -1,27 | 7642-020M-025M | от +0,02 до +2,50 | от -0,02 до -0,50 |
| 3549-0200-010 (-ST/-HT) | от +0,02 до +5,08 | от -0,02 до -5,08 | 7642-020M-075M | от +0,02 до +7,50 | от -0,02 до -1,50 |
| 3549-0200-020 (-ST/-HT) | от +0,02 до +10,16 | от -0,02 до -5,08 | 7642-020M-125M | от +0,02 до +12,50 | от -0,02 до -1,50 |
| 3549-0200-050 (-ST/-HT) | от +0,02 до +25,40 | от -0,02 до -5,08 | 7642-025M-025M | от +0,02 до +2,50 | от -0,02 до -0,50 |
| 3549-0200-100 (-ST/-HT) | от +0,02 до +50,80 | от -0,02 до -2,54 | 7642-025M-075M | от +0,02 до +7,50 | от -0,02 до -1,50 |
| Модификация датчика деформации | Диапазон измерений деформации, мм | Модификация датчика деформации | Диапазон измерений деформации, мм | ||
| растяжение | сжатие | растяжение | сжатие | ||
| 3648-010M-0005 (-ST/-HT) | от +0,02 до +0,05 | от -0,02 до -0,05 | 7642-025M-125M | от +0,02 до +12,50 | от -0,02 до -1,50 |
| 3648-010M-001 (-ST/-HT) | от +0,02 до +0,10 | от -0,02 до -0,10 | 7642-050M-025M | от +0,02 до +2,50 | от -0,02 до -0,50 |
| 3648-010M-005 (-ST/-HT) | от +0,02 до +0,50 | от -0,02 до -2,50 | 7642-050M-075M | от +0,02 до +7,50 | от -0,02 до -1,50 |
| 3648-010M-010 (-ST/-HT) | от +0,02 до +1,00 | от -0,02 до -1,00 | 7642-050M-125M | от +0,02 до +12,50 | от -0,02 до -1,50 |
| 3648-010M-020 (-ST/-HT) | от +0,02 до +2,00 | от -0,02 до -2,00 | 7642-0050-010T | от +0,02 до +2,54 | от -0,02 до -0,51 |
| 3648-0125M-0005 (-ST/-HT) | от +0,0200 до +0,0625 | от -0,020 до -0,625 | 7642-0050-030T | от +0,02 до +7,62 | от -0,02 до -1,27 |
| 3648-0125M-001 (-ST/-HT) | от +0,020 до +0,125 | от -0,020 до -0,125 | 7642-0050-050T | от +0,02 до +12,70 | от -0,02 до -1,27 |
| 3648-0125M-005 (-ST/-HT) | от +0,020 до +0,625 | от -0,020 до -0,625 | 7642-0100-010T | от +0,02 до +2,54 | от -0,02 до -0,51 |
| 3648-0125M-010 (-ST/-HT) | от +0,02 до +1,25 | от -0,020 до -0,125 | 7642-0100-030T | от +0,02 до +7,62 | от -0,02 до -1,27 |
| 3648-0125M-020 (-ST/-HT) | от +0,02 до +2,50 | от -0,02 до -2,50 | 7642-0100-050T | от +0,02 до +12,70 | от -0,02 до -1,27 |
| 3648-025M-0005 (-ST/-HT) | от +0,020 до +0,125 | от -0,020 до -0,125 | 7642-0200-010T | от +0,02 до +2,54 | от -0,02 до -0,51 |
| 3648-025M-001 (-ST/-HT) | от +0,02 до +0,25 | от -0,02 до -0,25 | 7642-0200-030T | от +0,02 до +7,62 | от -0,02 до -1,27 |
| 3648-025M-005 (-ST/-HT) | от +0,02 до +1,25 | от -0,02 до -1,25 | 7642-0200-050T | от +0,02 до +12,70 | от -0,02 до -1,27 |
| 3580-050M | от +0,02 до +0,50 | от -0,02 до -0,50 | 3580-060T | от +0,02 до +1,52 | - |
| 3580-075M | от +0,02 до +0,75 | от -0,02 до -0,75 | 3580-075T | от +0,02 до +1,90 | - |
| 3580-150M | от +0,02 до +1,50 | - | 3580-200T | от +0,02 до +5,08 | - |
| 3580-200M | от +0,02 до +2,00 | - | 7675-012M | от +0,02 до +1,20 | от -0,02 до -1,20 |
| 3580-500M | от +0,02 до +5,00 | - | 7675-025M | от +0,02 до +2,50 | от -0,02 до -2,50 |
| 3580-020T | от +0,02 до +0,51 | от -0,02 до -0,51 | 7675-050T | от +0,00079 до +1,27000 | от -0,00079 до -1,27000 |
| 3580-030T | от +0,02 до +0,76 | от -0,02 до -0,76 | 7675-100T | от +0,00079 до +2,54000 | от -0,00079 до -2,54000 |
| 3575-050M (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +0,50 | от -0,02 до -0,50 | 3475-025M (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +0,25 | от -0,02 до -0,25 |
| 3575-100M (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +1,00 | от -0,02 до -1,00 | 3475-050M (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +0,50 | от -0,02 до -0,50 |
| 3575-250M (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +2,50 | от -0,02 до -2,50 | 3475-100M (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +1,00 | от -0,02 до -1,00 |
| Модификация датчика деформации | Диапазон измерений деформации, мм | Модификация датчика деформации | Диапазон измерений деформации, мм | ||
| растяжение | сжатие | растяжение | сжатие | ||
| 3575-300M (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +3,00 | от -0,02 до -3,00 | 3475-125M (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +1,25 | от -0,02 до -1,25 |
| 3575-500M (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +5,00 | от -0,02 до -5,00 | 3475-010T (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +0,25 | от -0,02 до -0,25 |
| 3575-020T (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +0,51 | от -0,02 до -0,51 | 3475-020T (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +0,51 | от -0,02 до -0,51 |
| 3575-050T (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +1,27 | от -0,02 до -1,27 | 3475-040T (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +1,02 | от -0,02 до -1,02 |
| 3575-100T(-LT/-ST/- HT1/-HT2/-LHT) | от +0,02 до +2,54 | от -0,02 до -2,54 | 3475-050T (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +1,27 | от -0,02 до -1,27 |
| 3575-150T (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +3,81 | от -0,02 до -3,81 | 3575AVG-200M (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +2,00 | - |
| 3575-200T (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +5,08 | от -0,02 до -5,08 | 3575AVG-075T (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +1,90 | - |
| 3542-010M-005 (- LT/-ST/-HT1/-HT2/- LHT) | от +0,02 до +0,50 | от -0,02 до -0,50 | 3442-025M-100M (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +10,00 | от -0,02 до -1,00 |
| 3542-010M-010 (- LT/-ST/-HT1/-HT2/- LHT) | от +0,02 до +1,00 | от -0,02 до -1,00 | 3442-025M-125M (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +12,50 | от -0,02 до -1,00 |
| 3542-010M-020 (- LT/-ST/-HT1/-HT2/- LHT) | от +0,02 до +2,00 | от -0,02 до -1,00 | 3442-050M-005M (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +0,50 | от -0,02 до -0,50 |
| 3542-010M-025 (- LT/-ST/-HT1/-HT2/- LHT) | от +0,02 до +2,50 | от -0,02 до -1,00 | 3442-050M-010M (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +1,00 | от -0,02 до -1,00 |
| 3542-010M-050 (- LT/-ST/-HT1/-HT2/- LHT) | от +0,02 до +5,00 | от -0,02 до -1,00 | 3442-050M-020M (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +2,00 | от -0,02 до -1,00 |
| 3542-010M-100 (- LT/-ST/-HT1/-HT2/- LHT) | от +0,02 до +10,00 | от -0,02 до -1,00 | 3442-050M-025M (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +2,50 | от -0,02 до -1,00 |
| 3542-012M-005 (- LT/-ST/-HT1/-HT2/- LHT) | от +0,02 до +0,60 | от -0,02 до -0,60 | 3442-050M-050M (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +5,00 | от -0,02 до -1,00 |
| 3542-012M-010 (- LT/-ST/-HT1/-HT2/- LHT) | от +0,02 до +1,20 | от -0,02 до -1,20 | 3442-050M-100M (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +10,00 | от -0,02 до -1,00 |
| 3542-012M-020 (- LT/-ST/-HT1/-HT2/- LHT) | от + 0,2 до + 2,4 | от -0,02 до -1,20 | 3442-050M-125M (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +12,50 | от -0,02 до -1,00 |
| 3542-012M-025 (- LT/-ST/-HT1/-HT2/- LHT) | от + 0,02 до + 3,00 | от -0,02 до -1,20 | 3442-0025-005T (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +1,27 | от -0,02 до -1,27 |
| 3542-012M-050 (- LT/-ST/-HT1/-HT2/- LHT) | от +0,02 до +6,00 | от -0,02 до -1,20 | 3442-0025-010T (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +2,54 | от -0,02 до -1,27 |
| 3542-012M-100 (- LT/-ST/-HT1/-HT2/- LHT) | от +0,02 до +12,00 | от -0,02 до -1,20 | 3442-0025-025T (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +6,35 | от -0,02 до -1,27 |
| Модификация датчика деформации | Диапазон измерений деформации, мм | Модификация датчика деформации | Диапазон измерений деформации, мм | ||
| растяжение | сжатие | растяжение | сжатие | ||
| 3542-0125M-005 (- LT/-ST/-HT1/-HT2/- LHT) | от +0,020 до +0,625 | от -0,020 до -0,625 | 3442-0025-050T (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +12,70 | от -0,02 до -1,27 |
| 3542-0125M-010 (- LT/-ST/-HT1/-HT2/- LHT) | от +0,02 до +1,25 | от -0,02 до -1,25 | 3442-0030-005T (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +1,27 | от -0,02 до -1,27 |
| 3542-0125M-020 (- LT/-ST/-HT1/-HT2/- LHT) | от +0,02 до +2,50 | от -0,02 до -1,25 | 3442-0030-010T (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +2,54 | от -0,02 до -1,27 |
| 3542-0125M-025 (- LT/-ST/-HT1/-HT2/- LHT) | от +0,020 до +3,125 | от -0,02 до -1,25 | 3442-0030-025T (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +6,35 | от -0,02 до -1,27 |
| 3542-0125M-050 (- LT/-ST/-HT1/-HT2/- LHT) | от +0,02 до +6,25 | от -0,02 до -1,25 | 3442-0030-050T (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +12,70 | от -0,02 до -1,27 |
| 3542-0125M-100 (- LT/-ST/-HT1/-HT2/- LHT) | от +0,02 до +12,50 | от -0,02 до -1,25 | 3442-0050-005T (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +1,27 | от -0,02 до -1,27 |
| 3542-020M-005 (- LT/-ST/-HT1/-HT2/- LHT) | от +0,02 до +1,00 | от -0,02 до -1,00 | 3442-0050-010T (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +2,54 | от -0,02 до -1,27 |
| 3542-020M-010 (- LT/-ST/-HT1/-HT2/- LHT) | от +0,02 до +2,00 | от -0,02 до -2,00 | 3442-0050-025T (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +6,35 | от -0,02 до -1,27 |
| 3542-020M-020 (- LT/-ST/-HT1/-HT2/- LHT) | от +0,02 до +4,00 | от -0,02 до -2,00 | 3442-0050-050T (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +12,70 | от -0,02 до -1,27 |
| 3542-020M-025 (- LT/-ST/-HT1/-HT2/- LHT) | от +0,02 до +5,00 | от -0,02 до -2,00 | 3442-0064-005T (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +1,27 | от -0,02 до -1,27 |
| 3542-020M-050 (- LT/-ST/-HT1/-HT2/- LHT) | от +0,02 до +10,00 | от -0,02 до -2,00 | 3442-0064-010T (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +2,54 | от -0,02 до -1,27 |
| 3542-020M-100 (- LT/-ST/-HT1/-HT2/- LHT) | от +0,02 до +20,00 | от -0,02 до -2,00 | 3442-0064-025T (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +6,35 | от -0,02 до -1,27 |
| 3542-025M-005 (- LT/-ST/-HT1/-HT2/- LHT) | от +0,02 до +1,25 | от -0,02 до -1,25 | 3442-0064-050T (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +12,70 | от -0,02 до -1,27 |
| 3542-025M-010 (- LT/-ST/-HT1/-HT2/- LHT) | от +0,02 до +2,50 | от -0,02 до -2,50 | 3442-0100-005T (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +1,27 | от -0,02 до -1,27 |
| 3542-025M-020 (- LT/-ST/-HT1/-HT2/- LHT) | от +0,02 до +5,00 | от -0,02 до -2,50 | 3442-0100-010T (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +2,54 | от -0,02 до -1,27 |
| 3542-025M-025 (- LT/-ST/-HT1/-HT2/- LHT) | от +0,02 до +6,25 | от -0,02 до -2,50 | 3442-0100-025T (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +6,35 | от -0,02 до -1,27 |
| 3542-025M-050 (- LT/-ST/-HT1/-HT2/- LHT) | от +0,02 до +12,50 | от -0,02 до -2,50 | 3442-0100-050T (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +12,70 | от -0,02 до -1,27 |
| Модификация датчика деформации | Диапазон измерений деформации, мм | Модификация датчика деформации | Диапазон измерений деформации, мм | ||
| растяжение | сжатие | растяжение | сжатие | ||
| 3542-025M-100 (- LT/-ST/-HT1/-HT2/- LHT) | от +0,02 до +25,00 | от -0,02 до -2,50 | 3442-0200-005T (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +1,27 | от -0,02 до -1,27 |
| 3542-050M-005 (- LT/-ST/-HT1/-HT2/- LHT) | от +0,02 до +2,50 | от -0,02 до -2,50 | 3442-0200-010T (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +2,54 | от -0,02 до -1,27 |
| 3542-050M-010 (- LT/-ST/-HT1/-HT2/- LHT) | от +0,02 до +5,00 | от -0,02 до -5,00 | 3442-0200-025T (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +6,35 | от -0,02 до -1,27 |
| 3542-050M-020 (- LT/-ST/-HT1/-HT2/- LHT) | от +0,02 до +10,00 | от -0,02 до -5,00 | 3442-0200-050T (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +12,70 | от -0,02 до -1,27 |
| 3542-050M-025 (- LT/-ST/-HT1/-HT2/- LHT) | от +0,02 до +12,50 | от -0,02 до -5,00 | 3542L-100M-002M (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +2,50 | от -0,02 до -2,50 |
| 3542-050M-050 (- LT/-ST/-HT1/-HT2/- LHT) | от +0,02 до +25,00 | от -0,02 до -5,00 | 3542L-100M-006M (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +6,00 | от -0,02 до -6,00 |
| 3542-050M-100 (- LT/-ST/-HT1/-HT2/- LHT) | от +0,02 до +50,00 | от -0,02 до -5,00 | 3542L-100M-012M (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +12,50 | от -0,02 до -6,00 |
| 3542-080M-005 (- LT/-ST/-HT1/-HT2/- LHT) | от +0,02 до +4,00 | от -0,02 до -4,00 | 3542L-150M-002M (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +2,50 | от -0,02 до -2,50 |
| 3542-080M-010 (- LT/-ST/-HT1/-HT2/- LHT) | от +0,02 до +8,00 | от -0,02 до -8,00 | 3542L-150M-006M (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +6,00 | от -0,02 до -6,00 |
| 3542-080M-020 (- LT/-ST/-HT1/-HT2/- LHT) | от +0,02 до +16,00 | от -0,02 до -8,00 | 3542L-150M-012M (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +12,50 | от -0,02 до -6,00 |
| 3542-080M-025 (- LT/-ST/-HT1/-HT2/- LHT) | от +0,02 до +20,00 | от -0,02 до -8,00 | 3542L-200M-002M (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +2,50 | от -0,02 до -2,50 |
| 3542-080M-050 (- LT/-ST/-HT1/-HT2/- LHT) | от +0,02 до +40,00 | от -0,02 до -8,00 | 3542L-200M-006M (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +6,00 | от -0,02 до -6 ,00 |
| 3542-080M-100 (- LT/-ST/-HT1/-HT2/- LHT) | от +0,02 до +80,00 | от -0,02 до -8,00 | 3542L-200M-012M (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +12,50 | от -0,02 до -6,00 |
| 3542-0050-005 (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +0,64 | от -0,02 до -0,64 | 3542L-250M-002M (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +2,50 | от -0,02 до -2,50 |
| 3542-0050-010 (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +1,27 | от -0,02 до -1,27 | 3542L-250M-006M (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +6,00 | от -0,02 до -6,00 |
| 3542-0050-020 (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +2,54 | от -0,02 до -1,27 | 3542L-250M-012M (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +12,50 | от -0,02 до -6,00 |
| 3542-0050-025 (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +3,17 | от -0,02 до -1,27 | 3542L-500M-002M (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +2,50 | от -0,02 до -2,50 |
| 3542-0050-050 (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +6,35 | от -0,02 до -1,27 | 3542L-500M-006M (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +6,00 | от -0,02 до -6,00 |
| Модификация датчика деформации | Диапазон измерений деформации, мм | Модификация датчика деформации | Диапазон измерений деформации, мм | ||
| растяжение | сжатие | растяжение | сжатие | ||
| 3542-0050-100 (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +12,70 | от -0,02 до -1,27 | 3542L-500M-012M (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +12,50 | от -0,02 до -6,00 |
| 3542-0064-005 (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +0,81 | от -0,02 до -0,81 | 3542L-600M-002M (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +2,50 | от -0,02 до -2,50 |
| 3542-0064-010 (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +1,63 | от -0,02 до -1,63 | 3542L-600M-006M (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +6,00 | от -0,02 до -6,00 |
| 3542-0064-020 (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +3,25 | от -0,02 до -1,63 | 3542L-600M-012M (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +12,5 | от -0,02 до -6,00 |
| 3542-0064-025 (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +4,06 | от -0,02 до -1,63 | 3542L-0400-010T (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +2,54 | от -0,02 до -2,54 |
| 3542-0064-050 (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +8,13 | от -0,02 до -1,63 | 3542L-0400-025T (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +6,35 | от -0,02 до -6,35 |
| 3542-0064-100 (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +16, 26 | от -0,02 до -1,63 | 3542L-0400-050T (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +12,70 | от -0,02 до -6,35 |
| 3542-0100-005 (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +1,27 | от -0,02 до -1,27 | 3542L-0600-010T (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +2,54 | от -0,02 до -2,54 |
| 3542-0100-010 (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +2,54 | от -0,02 до -2,54 | 3542L-0600-025T (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +6,35 | от -0,02 до -6,35 |
| 3542-0100-020 (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +5,08 | от -0,02 до -2,54 | 3542L-0600-050T (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +12,70 | от -0,02 до -6,35 |
| 3542-0100-025 (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +6,35 | от -0,02 до -2,54 | 3542L-0800-010T (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +2,54 | от -0,02 до -2,54 |
| 3542-0100-050 (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +12,70 | от -0,02 до -2,54 | 3542L-0800-025T (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +6,35 | от -0,02 до -6,35 |
| 3542-0100-100 (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +25,40 | от -0,02 до -2,54 | 3542L-0800-050T (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +12,70 | от -0,02 до -6,35 |
| 3542-0140-005 (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +1,78 | от -0,02 до -1,78 | 3542L-1000-010T (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +2,54 | от -0,02 до -2,54 |
| 3542-0140-010 (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +3,56 | от -0,02 до -3,56 | 3542L-1000-025T (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +6,35 | от -0,02 до -6,35 |
| 3542-0140-020 (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +7,11 | от -0,02 до -3,56 | 3542L-1000-050T (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +12,70 | от -0,02 до -6,35 |
| 3542-0140-025 (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +8,89 | от -0,02 до -3,56 | 3542L-2000-010T (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +2,54 | от -0,02 до -2,54 |
| 3542-0140-050 (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +17,78 | от -0,02 до -3,56 | 3542L-2000-025T (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +6,35 | от -0,02 до -6,35 |
| 3542-0140-100 (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +35,56 | от -0,02 до -3,56 | 3542L-2000-050T (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +12,70 | от -0,02 до -6,35 |
| 3542-0200-005 (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +2,54 | от -0,02 до -2,54 | 3542L-2400-010T (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +2,54 | от -0,02 до -2,54 |
| 3542-0200-010 (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +5,08 | от -0,02 до -5,08 | 3542L-2400-025T (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +6,35 | от -0,02 до -6,35 |
| 3542-0200-020 (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +10,16 | от -0,02 до -5,08 | 3542L-2400-050T (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +12,70 | от -0,02 до -6,35 |
| 3542-0200-025 (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +12,70 | от -0,02 до -5,08 | 3543-050M-025M (-ST/-HT1) | от +0,02 до +25,00 | - |
| 3542-0200-050 (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +25,4 | от -0,02 до -5,08 | 3543-050M-050M (-ST/-HT1) | от +0,02 до +50,00 | - |
| Модификация датчика деформации | Диапазон измерений деформации, мм | Модификация датчика деформации | Диапазон измерений деформации, мм | ||
| растяжение | сжатие | растяжение | сжатие | ||
| 3542-0200-100 (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +50,80 | от -0,02 до -5,08 | 3543-050M-100M (-ST/-HT1) | от +0,02 до +100,00 | - |
| 3442-003M-005M (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +0,50 | от -0,02 до -0,50 | 3543-100M-025M (-ST/-HT1) | от +0,02 до +25,00 | - |
| 3442-003M-010M (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +1,00 | от -0,02 до -1,00 | 3543-100M-050M (-ST/-HT1) | от +0,02 до +50,00 | - |
| 3442-003M-020M (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +2,00 | от -0,02 до -1,00 | 3543-100M-100M (-ST/-HT1) | от +0,02 до +100,00 | - |
| 3442-003M-025M (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +2,50 | от -0,02 до -1,00 | 3543-150M-025M (-ST/-HT1) | от +0,02 до +25,00 | - |
| 3442-003M-050M (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +5,00 | от -0,02 до -1,00 | 3543-150M-050M (-ST/-HT1) | от +0,02 до +50,00 | - |
| 3442-003M-100M (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +10,00 | от -0,02 до -1,00 | 3543-150M-100M (-ST/-HT1) | от +0,02 до +100,00 | - |
| 3442-003M-125M (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +12,50 | от -0,02 до -1,00 | 3543-200M-025M (-ST/-HT1) | от +0,02 до +25,00 | - |
| 3442-004M-005M (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +0,50 | от -0,02 до -0,50 | 3543-200M-050M (-ST/-HT1) | от +0,02 до +50,00 | - |
| 3442-004M-010M (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +1,00 | от -0,02 до -1,00 | 3543-200M-100M (-ST/-HT1) | от +0,02 до +100,00 | - |
| 3442-004M-020M (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +2,00 | от -0,02 до -1,00 | 3543-250M-025M (-ST/-HT1) | от +0,02 до +25,00 | - |
| 3442-004M-025M (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +2,50 | от -0,02 до -1,00 | 3543-250M-050M (-ST/-HT1) | от +0,02 до +50,00 | - |
| 3442-004M-050M (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +5,00 | от -0,02 до -1,00 | 3543-250M-100M (-ST/-HT1) | от +0,02 до +100,00 | - |
| 3442-004M-100M (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +10,00 | от -0,02 до -1,00 | 3543-0200-100T (-ST/-HT1) | от +0,02 до +25,40 | - |
| 3442-004M-125M (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +12,50 | от -0,02 до -1,00 | 3543-0200-200T (-ST/-HT1) | от +0,02 до +50,80 | - |
| 3442-005M-005M (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +0,50 | от -0,02 до -0,50 | 3543-0200-400T (-ST/-HT1) | от +0,02 до +101,60 | - |
| 3442-005M-010M (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +1,00 | от -0,02 до -1,00 | 3543-0400-100T (-ST/-HT1) | от +0,02 до +25,40 | - |
| Модификация датчика деформации | Диапазон измерений деформации, мм | Модификация датчика деформации | Диапазон измерений деформации, мм | ||
| растяжение | сжатие | растяжение | сжатие | ||
| 3442-005M-020M (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +2,00 | от -0,02 до -1,00 | 3543-0400-200T (-ST/-HT1) | от +0,02 до +50,80 | - |
| 3442-005M-025M (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +2,50 | от -0,02 до -1,00 | 3543-0400-400T (-ST/-HT1) | от +0,02 до +101,60 | - |
| 3442-005M-050M (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +5,00 | от -0,02 до -1,00 | 3543-0600-100T (-ST/-HT1) | от +0,02 до +25,40 | - |
| 3442-005M-100M (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +10,00 | от -0,02 до -1,00 | 3543-0600-200T (-ST/-HT1) | от +0,02 до +50,80 | - |
| 3442-005M-125M (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +12,50 | от -0,02 до -1,00 | 3543-0600-400T (-ST/-HT1) | от +0,02 до +101,60 | - |
| 3442-006M-005M (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +0,50 | от -0,02 до -0,50 | 3543-0800-100T (-ST/-HT1) | от +0,02 до +25,40 | - |
| 3442-006M-010M (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +1,00 | от -0,02 до -1,00 | 3543-0800-200T (-ST/-HT1) | от +0,02 до +50,80 | - |
| 3442-006M-020M (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +2,00 | от -0,02 до -1,00 | 3543-0800-400T (-ST/-HT1) | от +0,02 до +101,60 | - |
| 3442-006M-025M (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +2,50 | от -0,02 до -1,00 | 3543-1000-100T (-ST/-HT1) | от +0,02 до +25,40 | - |
| 3442-006M-050M (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +5,00 | от -0,02 до -1,00 | 3543-1000-200T (-ST/-HT1) | от +0,02 до +50,80 | - |
| 3442-006M-100M (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +10,00 | от -0,02 до -1,00 | 3543-1000-400T (-ST/-HT1) | от +0,02 до +101,60 | - |
| 3442-006M-125M (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +12,50 | от -0,02 до -1,00 | 3800-020M-250M | от +0,02 до +250,00 | - |
| 3442-008M-005M (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +0,50 | от -0,02 до -0,50 | 3800-020M-500M | от +0,02 до +500,00 | - |
| 3442-008M-010M (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +1,00 | от -0,02 до -1,00 | 3800-025M-250M | от +0,02 до +250,00 | - |
| 3442-008M-020M (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +2,00 | от -0,02 до -1,00 | 3800-025M-500M | от +0,02 до +500,00 | - |
| 3442-008M-025M (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +2,50 | от -0,02 до -1,00 | 3800-050M-250M | от +0,02 до +250,00 | - |
| 3442-008M-050M (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +5,00 | от -0,02 до -1,00 | 3800-050M-500M | от +0,02 до +500,00 | - |
| Модификация датчика деформации | Диапазон измерений деформации, мм | Модификация датчика деформации | Диапазон измерений деформации, мм | ||
| растяжение | сжатие | растяжение | сжатие | ||
| 3442-008M-100M (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +10,00 | от -0,02 до -1,00 | 3800-0100-100T | от +0,02 до +254,00 | - |
| 3442-008M-125M (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +12,50 | от -0,02 до -1,00 | 3800-0100-200T | от +0,02 до +508,00 | - |
| 3442-010M-005M (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +0,50 | от -0,02 до -0,50 | 3800-0200-100T | от +0,02 до +254,00 | - |
| 3442-010M-010M (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +1,00 | от -0,02 до -1,00 | 3800-0200-200T | от +0,02 до +508,00 | - |
| 3442-010M-020M (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +2,00 | от -0,02 до -1,00 | 3442AVG-010M-005M (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +0,50 | от -0,02 до -0,50 |
| 3442-010M-025M (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +2,50 | от -0,02 до -1,00 | 3442AVG-010M-010M (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +1,00 | от -0,02 до -1,00 |
| 3442-010M-050M (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +5,00 | от -0,02 до -1,00 | 3442AVG-010M-025M (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +2,50 | от -0,02 до -1,00 |
| 3442-010M-100M (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +10,00 | от -0,02 до -1,00 | 3442AVG-0125M-005M (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +0,50 | от -0,02 до -0,50 |
| 3442-010M-125M (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +12,50 | от -0,02 до -1,00 | 3442AVG-0125M-010M (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +1,00 | от -0,02 до -1,00 |
| 3442-012M-005M (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +0,50 | от -0,02 до -0,50 | 3442AVG-0125M-025M (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +2,50 | от -0,02 до -1,00 |
| 3442-012M-010M (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +1,00 | от -0,02 до -1,00 | 3442AVG-025M-005M (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +0,50 | от -0,02 до -0,50 |
| 3442-012M-020M (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +2,00 | от -0,02 до -1,00 | 3442AVG-025M-010M (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +1,00 | от -0,02 до -1,00 |
| 3442-012M-025M (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +2,50 | от -0,02 до -1,00 | 3442AVG-025M-025M (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +2,50 | от -0,02 до -1,00 |
| 3442-012M-050M (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +5,00 | от -0,02 до -1,00 | 3442AVG-050M-005M (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +0,50 | от -0,02 до -0,50 |
| 3442-012M-100M (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +10,00 | от -0,02 до -1,00 | 3442AVG-050M-010M (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +1,00 | от -0,02 до -1,00 |
| 3442-012M-125M (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +12,50 | от -0,02 до -1,00 | 3442AVG-050M-025M (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +2,50 | от -0,02 до -1,00 |
| 3442-0125M-005M (- LT/-ST/-HT1/-HT2/- LHT) | от +0,02 до +0,50 | от -0,02 до -0,50 | 3442AVG-0050-002T (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +0,51 | от -0,02 до -0,51 |
| Модификация датчика деформации | Диапазон измерений деформации, мм | Модификация датчика деформации | Диапазон измерений деформации, мм | ||
| растяжение | сжатие | растяжение | сжатие | ||
| 3442-0125M-010M (- LT/-ST/-HT1/-HT2/- LHT) | от +0,02 до +1,00 | от -0,02 до -1,00 | 3442AVG-0050-005T (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +1,27 | от -0,02 до -1,27 |
| 3442-0125M-020M (- LT/-ST/-HT1/-HT2/- LHT) | от +0,02 до +2,00 | от -0,02 до -1,00 | 3442AVG-0050-010T (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +2,54 | от -0,02 до -1,27 |
| 3442-0125M-025M (- LT/-ST/-HT1/-HT2/- LHT) | от +0,02 до +2,50 | от -0,02 до -1,00 | 3442AVG-0100-002T (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +0,51 | от -0,02 до -0,51 |
| 3442-0125M-050M (- LT/-ST/-HT1/-HT2/- LHT) | от +0,02 до +5,00 | от -0,02 до -1,00 | 3442AVG-0100-005T (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +1,27 | от -0,02 до -1,27 |
| 3442-0125M-100M (- LT/-ST/-HT1/-HT2/- LHT) | от +0,02 до +10,00 | от -0,02 до -1,00 | 3442AVG-0100-010T (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +2,54 | от -0,02 до -1,27 |
| 3442-0125M-125M (- LT/-ST/-HT1/-HT2/- LHT) | от +0,02 до +12,50 | от -0,02 до -1,00 | 3442AVG-0200-002T (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +0,51 | от -0,02 до -0,51 |
| 3442-020M-005M (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +0,50 | от -0,02 до -0,50 | 3442AVG-0200-005T (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +1,27 | от -0,02 до -1,27 |
| 3442-020M-010M (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +1,00 | от -0,02 до -1,00 | 3442AVG-0200-010T (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +2,54 | от -0,02 до -1,27 |
| 3442-020M-020M (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +2,00 | от -0,02 до -1,00 | 3442AVG-0050-002T (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +0,51 | от -0,02 до -0,51 |
| 3442-020M-025M (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +2,50 | от -0,02 до -1,00 | 3442AVG-0050-005T (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +1,27 | от -0,02 до -1,27 |
| 3442-020M-050M (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +5,00 | от -0,02 до -1,00 | 3442AVG-0050-010T (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +2,54 | от -0,02 до -1,27 |
| 3442-020M-100M (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +10,00 | от -0,02 до -1,00 | 3442AVG-0100-002T (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +0,51 | от -0,02 до -0,51 |
| 3442-020M-125M (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +12,50 | от -0,02 до -1,00 | 3442AVG-0100-005T (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +1,27 | от -0,02 до -1,27 |
| 3442-025M-005M (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +0,50 | от -0,02 до -0,50 | 3442AVG-0100-010T (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +2,54 | от -0,02 до -1,27 |
| 3442-025M-010M (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +1,00 | от -0,02 до -1,00 | 3442AVG-0200-002T (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +0,51 | от -0,02 до -0,51 |
| 3442-025M-020M (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +2,00 | от -0,02 до -1,00 | 3442AVG-0200-005T (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +1,27 | от -0,02 до -1,27 |
| 3442-025M-025M (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +2,50 | от -0,02 до -1,00 | 3442AVG-0200-010T (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +2,54 | от -0,02 до -1,27 |
| Модификация датчика деформации | Диапазон измерений деформации, мм | Модификация датчика деформации | Диапазон измерений деформации, мм | ||
| растяжение | сжатие | растяжение | сжатие | ||
| 3442-025M-050M (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +5,00 | от -0,02 до -1,00 | videoXtens | от +0,02 до +105,00 | - |
| multiXtens | от 0,02 до 500,00 | от -0,02 до -500,00 | ProLine lightXtens | от +0,02 до +800,00 | - |
| makroXtens | от +0,02 до +75,00 | - | laserXtens | от +0,02 до +12,00 | - |
| ProLine makro extensometer | от +0,02 до +80,00 | - | Reduction-in-width monitor | от +0,02 до +6,00 | от -0,02 до -6,00 |
| Long-travel extensometer | от +1,00 до +800,00 | - | lightXtens | от +0,02 до +800,00 | - |
| ProLine long-travel extensometer | от +2 до +600 | - | Clip-on extensometer | от +0,02 до +1,50 | от -0,02 до -1,00 |
| PMA | от +0,02 до +1,00 | от -0,02 до -1,00 | |||
Таблица 7 - Метрологические характеристики
| Наименование характеристики | Значение |
| Пределы допускаемой абсолютной погрешности измерений деформации в диапазоне от 0,02 до 300 мкм включ., мкм | ±3 |
| Пределы допускаемой относительной погрешности измерений деформации в диапазоне св. 300 мкм до верхнего предела измерений, % | ±1 |
Таблица 8 - Основные технические характеристики
| Модификация | Габаритные размеры (ДxШxВ), мм, не более | Масса, кг, не более |
| Kappa 5 DS | 880x650x1214 | 280 |
| Kappa 10 DS | 880x650x1214 | 280 |
| Kappa 20 DS | 880x650x1704 | 305 |
| Kappa 50 DS | 900x655x2301 | 825 |
| Kappa 100 DS | 900x655x2301 | 825 |
| Kappa 150 DS | 970x685x2400 | 1120 |
| Kappa 200 DS | 970x685x2400 | 1120 |
| Kappa 250 DS | 970x685x2400 | 1120 |
| Kappa 300 DS | 970x685x2400 | 1120 |
| Kappa 400 DS | 1050x900x2550 | 2100 |
| Kappa 600 DS | 1060x1120x2600 | 2500 |
| Kappa 800 DS | 1070x1340x2650 | 2900 |
| Kappa 50 LA | 1100x655x2307 | 603 |
| Kappa 100 LA | 1100x655x2307 | 725 |
| Kappa 10 SS | 860x655x2307 | 700 |
| Kappa 50 SS | 860x655x2307 | 700 |
| Kappa 100 SS | 860x655x2307 | 700 |
| Kappa 1 SS-CF | 860x655x2307 | 700 |
| Kappa 10 SS-CF | 860x655x2307 | 700 |
| Kappa 50 SS-CF | 860x655x2307 | 700 |
| Kappa 100 SS-CF | 860x655x2307 | 700 |
| Kappa 2x10 | 985x655x2116 | 1200 |
| Модификация | Габаритные размеры (ДxШxВ), мм, не более | Масса, кг, не более |
| Kappa 3x10 | 985x655x2116 | 1200 |
| Kappa 4x10 | 985x655x2116 | 1200 |
| Kappa 5x10 | 985x655x2116 | 1200 |
| Kappa 6x10 | 1400x655x2116 | 1700 |
| Kappa 2x30 | 1500x800x2500 | 1800 |
| Kappa 3x30 | 1500x800x2500 | 1800 |
| Kappa 2x50 | 1500x800x2500 | 1800 |
| Kappa 3x50 | 1500x800x2500 | 1800 |
| Kappa 2x10 SS | 985x655x2116 | 1200 |
| Kappa 3x10 SS | 985x655x2116 | 1200 |
| Kappa 4x10 SS | 985x655x2116 | 1200 |
| Kappa 5x10 SS | 985x655x2116 | 1200 |
| Kappa 6x10 SS | 1400x655x2116 | 1700 |
| Kappa 2x30 SS | 1500x800x2500 | 1800 |
| Kappa 3x30 SS | 1500x800x2500 | 1800 |
| Kappa 2x50 SS | 1500x800x2500 | 1800 |
| Kappa 3x50 SS | 1500x800x2500 | 1800 |
Таблица 9 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 230+22 -33 50±1 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более | от +10 до +35 90 |
наносится типографским способом на титульный лист руководства по эксплуатации и наклейкой на раму машин.
Таблица 10 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Машина для испытания материалов на ползучесть, длительную прочность и релаксацию серии Kappa (модификация в соответствии с заказом потребителя) | 1 шт. | |
| Комплект кабелей соединительных | - | 1 шт. |
| Датчик силы (модификация в соответствии с заказом потребителя) | По заказу | |
| Датчик деформации (модификация в соответствии с заказом потребителя) | - | По заказу |
| Щупы датчика деформации | - | По заказу |
| Захваты и зажимы | - | По заказу |
| Термокамера | - | По заказу |
| CD-диск с ПО | - | По заказу |
| Руководство по эксплуатации на русском языке | - | 1 шт. |
| Методика поверки | МП АПМ 73-19 | 1 экз. |
осуществляется по документу МП АПМ 73-19 «Машины для испытаний материалов на ползучесть, длительную прочность и релаксацию серии Kappa. Методика поверки», утверждённому ООО «Автопрогресс-М» «15» августа 2018 г.
Основные средства поверки:
- рабочие эталоны 2-го разряда по ГОСТ 8.640-2014, ПГ ±0,24 %
- рабочие эталоны единицы массы 4 разряда по Государственной поверочной схеме для средств измерений массы, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2818 - гири класса точности М1 по ГОСТ OIML R-111-1-2009
- измерители длины цифровые фирмы «HEIDENHAIN», (рег. № 51172-12)
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.640-2014 ГСИ. Государственная поверочная схема для средств измерений силы Техническая документация «ZwickRoell Testing Systems GmbH», Австрия
| Зарегистрировано поверок | 16 |
| Поверителей | 4 |
| Актуальность данных | 17.11.2024 |
