| Номер в госреестре | 78488-20 |
| Наименование СИ | Нивелиры оптико-механические с компенсатором |
| Обозначение типа СИ | Geobond серий N7, N8 |
| Изготовитель | "Geoquick (Wuxi) International Trade Co., Ltd.", Китай |
| Год регистрации | 2020 |
| Срок свидетельства | 29.06.2025 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Нивелиры оптико-механические с компенсатором Geobond серий N7, N8 предназначены для измерения превышений методом геометрического нивелирования.
Нивелиры — геодезические приборы, принцип действия которых основан на автоматической установке визирной оси в горизонтальное положение с помощью маятникового компенсатора.
Конструктивно нивелиры выполнены в виде единого блока, включающего в себя зрительную трубу с прямым изображением, компенсатор с воздушным (серия N7) или магнитным (серия N8) демпфером, вертикальную осевую систему с горизонтальным лимбом и несъёмную подставку (трегер) с тремя подъёмными винтами. В основании подставки располагается отверстие с резьбой для крепления на штатив.
Нивелиры приводятся в рабочее положение подъемными винтами по круглому установочному уровню. Встроенный оптический или механический визир и горизонтальные наводящие винты с бесконечным ходом обеспечивают плавное и точное наведение на нивелирную рейку в горизонтальной плоскости. Нивелиры имеют горизонтальный лимб для угловых измерений. Взятие отсчета по рейке выполняется визуально.
Нивелиры выпускаются в следующих модификациях:
- серия N7: N7-24, N7-26, N7-32, N7-36;
- серия N8: N8-26, N8-32,
которые различаются между собой внешним видом, значениями метрологических и некоторых технических характеристик.

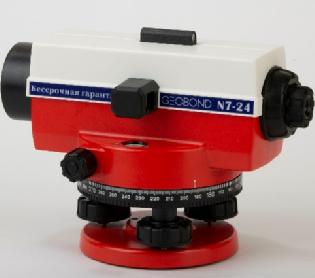

Общий вид нивелиров приведен на рисунке 1.
N7-36 N8-26, N8-32
Рисунок 1 - Общий вид нивелиров
Пломбирование крепёжных винтов корпуса нивелиров не производится, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение характеристики для модификации | |||||
| N7-24 | N7-26 | N7-32 | N7-36 | N8-26 | N8-32 | |
| Диапазон длины визирного луча, м | от 0,6 до 25,0 | от 0,3 до 25,0 | ||||
| Предел допускаемой абсолютной погрешности измерений превышений на 1 км двойного хода (при доверительной вероятности 0,67), мм | 2,0 | 2,0 | 1,5 | 0,7 | 2,0 | 1,5 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение характеристики для модели | |||||
| N7-24 | N7-26 | N7-32 | N7-36 | N8-26 | N8-32 | |
| Увеличение зрительной трубы, крат, не менее | 24 | 26 | 32 | 36 | 26 | 32 |
| Диаметр объектива, мм, не менее | 30 | 40 | 42 | |||
| Угол поля зрения зрительной трубы, не менее | 1°20' | |||||
| Коэффициент нитяного дальномера | 100±1 | |||||
| Диапазон работы компенсатора, ', не менее | ±15 | |||||
| Рабочее значение угла i (угла между визирной осью зрительной трубы и горизонтальной плоскостью), ', не более | ±10 | |||||
| Наименование характеристики | Значение характеристики для модели | |||
| N7-24 | N7-26 N7-32 | N7-36 | N8-26 N8-32 | |
| Габаритные размеры (ДхШхВ), мм, не более | 203 х 145 х 135 | 230 х 170 х 135 | 220 х 140 х 165 | 215 х 140х135 |
| Масса, кг, не более | 1,4 | 1,3 | 1,6 | 1,7 |
| Диапазон рабочих температур, °С | от -30 до +45 | |||
наносится типографским способом на титульный лист руководства по эксплуатации. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Нивелир (модель в соответствии с заказом потребителя) | - | 1 шт. |
| Набор инструментов для юстировки | - | 1 шт. |
| Транспортировочный футляр | - | 1 шт. |
| Нитяной отвес | - | 1 шт. |
| Руководство по эксплуатации на русском языке | - | 1 экз. |
| Методика поверки | МП АПМ 67-19 | 1 экз. |
осуществляется по документу МП АПМ 67-19 «Нивелиры оптико-механические с компенсатором Geobond серий N7, N8. Методика поверки», утверждённому ООО «Автопрогресс-М» «21» октября 2019 года.
Основные средства поверки:
- стенд универсальный коллиматорный ВЕГА УКС, СКО ±0,3" (рег. № 44753-10);
- рулетка измерительная металлическая Fisco, мод. TC50/5, (0 - 50) м, КТ 3 (рег. № 67910-17);
- теодолит оптический ОТ-02 (рег. № 772-52).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация «Geoquick (Wuxi) International Trade Co., Ltd.», КНР
| Зарегистрировано поверок | 1475 |
| Поверителей | 24 |
| Актуальность данных | 17.11.2024 |
