| Номер в госреестре | 78491-20 |
| Наименование СИ | Резервуары стальные горизонтальные цилиндрические |
| Обозначение типа СИ | РГС-8, РГС-10, РГС-100 |
| Изготовитель | АО "Самаранефтегаз", г.Самара |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные цилиндрические РГС-8, РГС-10, РГС-100 предназначены для измерения объема при приеме, хранении и отпуске нефти и нефтепродуктов.
Резервуары стальные горизонтальные цилиндрические РГС-8, РГС-10, РГС-100 представляет собой горизонтальный цилиндрический сварной стальной сосуд, оборудованный приемо-раздаточными патрубками и технологическими люками.
Расположение резервуаров РГС-8, РГС-10, РГС-100 подземное.
Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки.
Резервуары стальные горизонтальные цилиндрические расположены:
Самарская обл., г. Отрадный, УКПН-1 ЦППН-3 АО «Самаранефтегаз» (РГС-8 заводской № ЕП-4);
Самарская обл., Нефтегорский район, НСП ЦППН-5 АО «Самаранефтегаз» (РГС-10 заводской № Е1/1);
Самарская обл., Похвистневский район, УКОН ЦППН-2 АО «Самаранефтегаз» (РГС-100 заводские №№ Е-3, Е-4).

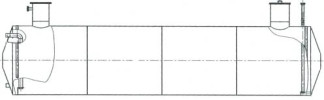

Общий вид резервуаров стальных горизонтальных цилиндрических РГС-8, РГС-10, РГС-100 представлен на рисунке 1-2.
| ■ | —a— | ||||
| \ р | ----------- | ----------- | р ! г 1 | |
Рисунок 2 - Эскиз общего вида резервуаров стальных горизонтальных цилиндрических
РГС-100
Пломбирование резервуаров стальных горизонтальных цилиндрических РГС-8, РГС-10, РГС-100 не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| РГС-8 | РГС-10 | РГС-100 | |
| Номинальная вместимость, м3 | 8 | 10 | 100 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара, % | ±0,25 | ||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Средний срок службы, лет | 30 |
| Условия эксплуатации: о/~' - температура окружающего воздуха, С - атмосферное давление, кПа | от -50 до +50 от 84,0 до 106,7 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический | РГС-8 | 1 шт. |
| Резервуар стальной горизонтальный цилиндрический | РГС-10 | 1 шт. |
| Резервуар стальной горизонтальный цилиндрический | РГС-100 | 2 шт. |
| Паспорт | - | 4 экз. |
осуществляется объемным методом по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
- комплекс градуировки резервуаров «Зонд» (регистрационный № 17906-08);
- ареометр стеклянный АНТ-1 (регистрационный № 34711-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.
отсутствуют.
Нормативные документы, устанавливающие требования к резервуару стальному горизонтальному цилиндрическому РГС-8, РГС-10, РГС-100
Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденная приказом Федерального агентства по техническому регулированию и метрологии (Росстандарт) от 07.02.2018 г. № 256
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки
| Зарегистрировано поверок | 4 |
| Поверителей | 1 |
| Актуальность данных | 15.09.2024 |
