| Номер в госреестре | 78500-20 |
| Наименование СИ | Тахеометры электронные |
| Обозначение типа СИ | Topcon GTL-1003 |
| Изготовитель | "Topcon Corporation", Япония |
| Год регистрации | 2020 |
| Срок свидетельства | 29.06.2025 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Тахеометры электронные Topcon GTL-1003 (далее - тахеометры) предназначены для измерения расстояний, горизонтальных и вертикальных углов при выполнении работ топографо-геодезического, картографического и иного назначения.
Тахеометры - геодезические приборы, принцип действия которых заключается в измерении углов поворота линии визирования зрительной трубы в горизонтальной и вертикальной плоскостях, с возможностью одновременного измерения расстояний до объектов вдоль линии визирования для определения координат объекта.
Принцип измерения углов поворота зрительной трубы в горизонтальной и вертикальной плоскостях заключается в следующем: на горизонтальном и вертикальном лимбах располагаются кодовые дорожки (диски), дающие возможность на основе сочетания прозрачных и непрозрачных полос получать при пропускании через них света лишь два сигнала: "темно - светло", которые принимаются фотоприёмником. Сигнал, принятый фотоприёмником, поступает в электронную часть датчика угла, где происходит вычисление угла поворота зрительной трубы.
Измерение расстояний производится лазерным дальномером, принцип действия которого основан на определении разности фаз, излучаемых и принимаемых модулированных сигналов. Модулируемое излучение лазера с помощью оптической системы направляется на цель. Отраженное целью излучение принимается той же оптической системой, усиливается и направляется на блок, где происходит измерение разности фаз, излучаемых и принимаемых сигналов, на основании, которого вычисляется расстояние до цели. Лазерный дальномер может работать с применением призменных или специальных плёночных отражателей (отражательный режим) или по диффузным объектам (диффузный режим).
Измерение расстояний в режиме сканирования производится лазерным дальномером, принцип действия которого основан на измерении времени прохождения импульса лазерного излучения до объекта и обратно. Отражённое целью излучение принимается той же системой, усиливается и направляется на блок, где происходит измерение времени задержки излучаемого и принимаемого сигналов, на основании которого вычисляется расстояние до цели.
Длина волны излучения лазерного дальномера - 690 нм, класс безопасности 3R (при измерении в диффузном режиме), 980 нм, класс безопасности 1 (при измерении в отражательном режиме на призму и отражающую плёнку), 870 нм, класс безопасности 1 (в режиме санирования) в соответствии со стандартом ГОСТ IEC 60825-1-2013 «Безопасность лазерной аппаратуры. Часть 1. Классификация оборудования, требования и руководство для пользователей».

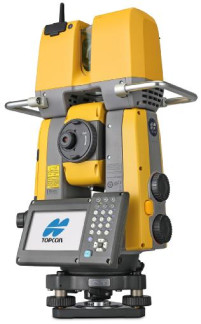

Конструктивно тахеометры выполнены единым блоком. Основой прибора является тахеометр электронный Topcon серии GT (рег. №66645-17), с установленной сканирующей насадкой (сканером). На передней панели тахеометров расположена панель управления с жидкокристаллическим дисплеем и кнопками управления, а также выходной зрачок оптического центрира. На боковых панелях тахеометров расположены наводящие винты горизонтального и вертикального кругов, отсек под аккумуляторную батарею, кнопки включения / выключения и взятия отсчёта, а также порты USB и mini-USB для подключения к внешним устройствам накопления данных и ПК. Сканер имеет в своём составе оптическую систему с поворотной отклоняющейся линзой, используемой в режимах сканирования. В данных режимах определяется пространственное положение точек окружающих объектов и дальнейшее построение трёхмерной модели сканируемых окружающих объектов в виде облака точек. В передней части сканера расположена фотокамера, создающая панорамные изображения для визуализации отсканированных объектов.
На боковых поверхностях сканера закреплены ручки для переноски прибора. В верхней части расположена складывающаяся антенна беспроводной связи, слот для карты памяти и индикатор записи данных на карту памяти. Тахеометры оснащены интерфейсным портом RS232 для связи с внешними устройствами и подключения к внешнему источнику питания, а также модулем беспроводного обмена данными Bluetooth.
Результаты измерений выводятся на дисплей, регистрируются во внутренней памяти и впоследствии могут быть переданы на внешние устройства.
Пломбирование крепёжных винтов корпуса не производится, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей.
Тахеометры имеют встроенное программное обеспечение (далее - ПО) «BASIC» и «MAGNET Field». ПО предназначено для обеспечения взаимодействия узлов прибора, проведения измерений, обработки, сохранения и экспорта измеренных величин, а также импорта исходных данных. Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077 -2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационное наименование ПО | BASIC | MAGNET Field |
| Номер версии (идентификационный номер ПО), не ниже | 2.06EN 01 | 6.0 |
| Цифровой идентификатор ПО | D6 77 2E 60 | F6 C1 21 E5 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение характеристики |
| Диапазон измерений: - углов, ° - расстояний, м, не менее: - отражательный режим - отражательный режим на отражающую плёнку - диффузный режим | от 0 до 360 от 1,3 до 5000,0 от 1,3 до 500,01) от 0,3 до 1000,02) |
| Диапазон измерений расстояний в режиме сканирования, м | от 1,3 до 10002) |
| Диапазон измерений расстояний в режиме быстрого сканирования, м | от 0,6 до 702) |
| Границы допускаемой абсолютной погрешности измерений углов (при доверительной вероятности 0,95), " | ±6 |
| Допускаемая средняя квадратическая погрешность измерений углов, " | 3 |
| Границы допускаемой абсолютной погрешности измерений расстояний (при доверительной вероятности 0,95), мм: - отражательный режим - отражательный режим на отражающую плёнку - диффузный режим: от 0,3 до 200 м включ. св. 200 до 350 м включ. св. 350 до 1000 м включ. | ±2-(1+2T0-6-D) ±2-(2+2T0-6-d) ±2-(2+2T0-6-D) ±2-(5+10T0-6-D) ±2-(10+10T0-6-D) где D - измеряемое расстояние, мм |
| Допускаемая средняя квадратическая погрешность измерения расстояний, мм: - отражательный режим - отражательный режим на отражающую плёнку - диффузный режим: от 0,3 до 200 м включ. св. 200 до 350 м включ. св. 350 до 1000 м включ. | 1+2T0-6-D 2+2T0-6-D 2+2T0-6-D 5+10T0-6-D 10+10T0-6-D где D - измеряемое расстояние, мм |
| Границы допускаемой абсолютной погрешности измерений расстояний в режиме сканирования (при доверительной вероятности 0,95), мм: от 0,3 до 200 м включ. св. 200 до 350 м включ. св. 350 до 1000 м включ. | ±2-(2+2T0-6-D) ±2-(5+10T0-6-D) ±2-(10+10T0-6-D) где D - измеряемое расстояние, мм |
| Наименование характеристики | Значение характеристики |
| Допускаемая средняя квадратическая погрешность измерения расстояний в режиме сканирования, мм: от 0,3 до 200 м включ. св. 200 до 350 м включ. св. 350 до 1000 м включ. | 2+2-10-6-D 5+10-10-6-D 10+10-10-6-D где D - измеряемое расстояние, мм |
| Границы допускаемой абсолютной погрешности измерений расстояний в режиме быстрого сканирования (при доверительной вероятности 0,95), мм: | 14 |
| Допускаемая средняя квадратическая погрешность измерения расстояний в режиме быстрого сканирования, мм: | 7 |
| 1) - Измерения на отражающую плёнку (90*90) мм с коэффициентом отражения не менее 0,9 по ГОСТ 8.557-2007 2) - Измерения на поверхность соответствующей белой поверхности пластины Кодак с коэффициентом отражения не менее 0,9 по ГОСТ 8.557-2007 и хороших условиях наблюдения (хорошая видимость, низкая освещённость) | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Увеличение зрительной трубы, крат, не менее | 30 |
| Угловое поле зрения зрительной трубы, не менее | 1°30' |
| Наименьшее расстояние визирования, м, не более | 1,3 |
| Цена деления круглого установочного уровня, '/мм, не более | 10/2 |
| Диапазон компенсации компенсатора, ', не менее | ±6 |
| Дискретность отсчитывания измерений: - углов, " - расстояний, мм | 0,5 0,1 |
| Угловое поле зрения при сканировании, °: в горизонтальной плоскости: в вертикальной плоскости: | от 0 до 360 270 |
| Частота измерений в режиме сканирования, Гц | 1 |
| Частота измерений в режиме быстрого сканирования, Гц | 100 000 |
| Источник электропитания - напряжение питания постоянного тока, В - ёмкость, А/ч | внутр. аккумулятор 7,2 5,24 |
| Диапазон рабочих температур, °С | от -20 до +50 |
| Диапазон рабочих температур в режиме быстрого сканирования, °С | от -10 до +50 |
| Габаритные размеры (Д*Ш*В), мм, не более | 178*212*424 |
| Масса с трегером и аккумулятором, кг, не более | 7,2 |
наносится печатным способом на титульный лист руководства по эксплуатации.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Тахеометр электронный | - | 1 шт. |
| Трегер | - | 1 шт. |
| Аккумулятор | - | 2 шт. |
| Зарядное устройство | - | 1 шт. |
| Кабель передачи данных | - | 1 шт. |
| Набор инструментов для юстировки | - | 1 шт. |
| Транспортировочный футляр | - | 1 шт. |
| Чехол от дождя | - | 1 шт. |
| Руководство по эксплуатации на русском языке | - | 1 экз. |
| Методика поверки | МП АПМ 74-19 | 1экз. |
осуществляется по документу МП АПМ 74-19 «Тахеометры электронные Topcon GTL-1003. Методика поверки», утверждённому ООО «Автопрогресс-М» «25» декабря 2019 года.
Основные средства поверки:
- рабочий эталон 3-го разряда согласно Государственной поверочной схеме для средств измерений плоского угла, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 26 ноября 2018 г. № 2482 - стенд коллиматорный;
- рабочий эталон 2-го разряда согласно Государственной поверочной схеме для координатно-временных средств измерений, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2831 - фазовый светодальномер (электронный тахеометр).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 53340-2009 Приборы геодезические. Общие технические условия Государственная поверочная схема для средств измерений плоского угла, утверждённая приказом Федерального агентства по техническому регулированию и метрологии от 26 ноября 2018 г. № 2482
Государственная поверочная схема для координатно-временных средств измерений утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2831
Техническая документация «TOPCON CORPORATION», Япония.
