Сканеры лазерные LiBackpack, 78502-20

78502-20
Сканеры лазерные LiBackpack (далее - сканеры) предназначены для определения пространственного положения окружающих объектов по полученному в процессе сканирования массиву точек.
Карточка СИ
Номер в госреестре 78502-20
Наименование СИ Сканеры лазерные
Обозначение типа СИ LiBackpack
Изготовитель "GreenValley International Inc.", США
Год регистрации 2020
Срок свидетельства 29.06.2025
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Сканеры лазерные LiBackpack (далее - сканеры) предназначены для определения пространственного положения окружающих объектов по полученному в процессе сканирования массиву точек.

Описание

Сканеры - приборы, принцип действия которых заключается в определении пространственного положения точек окружающих объектов и дальнейшем построении трёхмерной модели сканируемых окружающих объектов в виде облака точек.

Конструктивно сканеры состоят из измерительного блока со стойкой и блока регистрации данных.

Измерительный блок сканеров представляет собой корпус, вмещающий лазерный дальномер, оптико-зеркальную поворотно-отклоняющую систему, электрический привод, датчики углов поворота, фотокамеру (для модификаций LiBackpack C50 и LiBackpack One). Фотокамера выполняет съёмку панорамных изображений, используемых для визуализации данных сканирования. Измерительный блок закрепляется на стойке. Модификации LiBackpack D50, LiBackpack DG50 и LiBackpack One имеют два измерительных блока, закреплённых на стойке. Стойка закрепляется на блок регистрации данных. Модификации LiBackpack 50, LiBackpack C50 имеют возможность проводить сканирование без закрепления стойки с измерительным блоком на блоке управления, при этом блоки соединяются кабелем-удлинителем. Модификации LiBackpack DG50 и LiBackpack One дополнительно оснащены аппаратурой ГНСС для определения пространственного положения.

Блок регистрации данных представляет собой жесткий корпус, в форме рюкзака с лямками для ношения на спине, внутри которого размещаются управляющее и запоминающее устройство с установленным микропрограммным обеспечением и аккумуляторная батарея.

На правой панели корпуса располагается отсек для заменяемой аккумуляторной батареи. На левой панели располагаются закрывающийся защитной крышкой отсек с разъёмами для подключения и передачи данных, а также кнопки включения системы и сканера.

Контроллер управления представляет собой планшетный компьютер, защищённый от неблагоприятных воздействий окружающей среды. С его помощью осуществляется управление работой сканера. Подключение производиться по радиоканалу сети Wi-Fi или через Ethernet кабель.

Сканеры выпускаются в следующих модификациях: LiBackpack 50, LiBackpack C50, LiBackpack D50, LiBackpack DG50, LiBackpack One, которые различаются между собой внешним видом, наличием дополнительного вспомогательного оборудования и значениями некоторых технических характеристик.

Пломбирование сканеров производиться специальными голографическими наклейками, наносимыми на измерительный блок и блок управления.

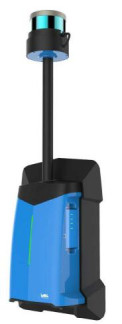

Общий вид сканеров лазерных LiBackpack представлен на рисунках 1 - 3. Схема пломбировки представлена на рисунке 4.

а) б)

Рисунок 1 - Общий вид сканеров лазерных: a) LiBackpack 50, б) LiBackpack С50

а) б)

Рисунок 2 - Общий вид сканеров лазерных: а) LiBackpack D50, б) LiBackpack DG50

Программное обеспечение

Сканеры имеют встроенное микропрограммное обеспечение (далее - МПО), используемое для взаимодействия узлов сканера, а также программное обеспечение (далее -ПО) «LiBackPack Desktop», устанавливаемое на контроллер управления, предназначенной для управления работой сканера, записи, хранения и передачи измеренных данных.

Также для работы со сканерами применяется ПО «Lidar360» необходимое для постобработки данных и получения окончательных результатов. Данное программное обеспечение может быть установлено на персональный компьютер.

Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов.

Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационное наименование ПО

МПО

LiBackPack

Desktop

Lidar360

Имя файла

LiBackPackUpdate.bin

Libackpack.exe

Lidar360.exe

Номер версии (идентификационный

1.7.0 50

1.3 20191031

3.1 Mar 4 2019

номер ПО), не ниже

Цифровой идентификатор ПО

CD0B7ED0

442BBD44

68170188

Алгоритм вычисления цифрового идентификатора ПО

CRC32

CRC32

CRC32

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений расстояний дальномером лазерного сканера

от 0,3 до 100,01)

Пределы допускаемой абсолютной погрешности (при доверительной вероятности 0,95) определения планово-высотного положения объектов в заданной системе координат (приращения координат) по полученным в процессе сканирования облакам точек, мм

±302)

1)    - при сканировании объектов с отражающим коэффициентом поверхности не менее

0,9 по ГОСТ 8.557-2007.

2)    - при сканировании с замыканием траектории; время сканирования - не более 10

минут для систем без аппаратуры ГНСС.

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Модификация LiBackpack

50

C50

D50

DG50

One

Объем внутренней памяти, Гбайт

512

Габаритные размеры (ДхШ*В), мм, не более

-    рюкзак с оснасткой (без плечевых ремней)

-    планшетный компьютер

850x250

х160

990x250

x160

635x355

x255

730x355

x255

831x355

x255

245x175x10

Угловое поле сканирования, °:

-    в вертикальной плоскости

-    в горизонтальной плоскости

от -15 до +15

от -90 до +90

360

Наименование характеристики

Значение

Модификация LiBackpack

50

C50

D50

DG50

One

Лазерное излучение:

-    мощность, мВт

-    длина волны, нм

-    класс по ГОСТ 31581-2012

8

903

1

Масса комплекта, кг, не более

6,0

7,0

9,0

9,5

10,0

Напряжение питания от источника постоянного тока, В

от 20 до 24

Диапазон рабочих температур, °С

от -10 до +40

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации. Комплектность средства измерений

Таблица 4 - Комплектность сканеров LiBackpack

Наименование

Обозначение

Количество

Измерительный блок со стойкой

-

1 шт.

Блок регистрации данных

-

1 шт.

Контролер управления

-

1 шт.

Аккумуляторная батарея

-

1 шт.

Зарядное устройство для аккумуляторной батареи сканера

-

1 шт.

Зарядное устройство для контроллера управления

-

1 шт.

USB-устройство хранения данных

-

1 шт.

Комплект кабелей

-

1 шт.

Руководство по эксплуатации на русском языке

-

1 экз.

Методика поверки

МП АПМ 100-19

1 экз.

Поверка

осуществляется по документу МП АПМ 100-19 «Сканеры лазерные LiBackpack. Методика поверки», утверждённому ООО «Автопрогресс-М» «13» января 2020 года.

Основные средства поверки:

- рабочий эталон 2-го разряда в соответствии с Государственной поверочной схеме для координатно-временных средств измерений утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2831 - фазовый светодальномер (электронный тахеометр)

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Техническая документация GreenValley International Inc., США

78502-20
Номер в ГРСИ РФ:
78502-20
Производитель / заявитель:
"GreenValley International Inc.", США
Год регистрации:
2020
Cрок действия реестра:
29.06.2025
