| Номер в госреестре | 78506-20 |
| Наименование СИ | Пломбы навигационные |
| Изготовитель | ООО "МосОблТелематика", г.Раменское |
| Год регистрации | 2020 |
| Срок свидетельства | 29.06.2025 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Пломбы навигационные (далее - устройства) предназначены для измерений текущих навигационных параметров по сигналам навигационных космических аппаратов глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС, GPS и BeiDou, определения на их основе координат местоположения в системах координат ПЗ-90.11 или WGS-84 и синхронизации внутренней шкалы времени устройств с национальной шкалой координированного времени UTC(SU).
Принцип действия устройств основан на измерении псевдодальностей и доплеровских смещений частот по сигналам ГНСС ГЛОНАСС в частотном диапазоне L1, ГНСС GPS на частоте L1, ГНСС BeiDou на частоте B1.
Примечание - Параметры сигналов ГНСС согласно интерфейсного контрольного документа «ГЛОНАСС», редакция 5.1 от 2008; IS-GPS-200E от 08.06.2010, BDS-SIS-ICD-2.1 от 11.2016.
Конструктивно устройства состоят из моноблочного корпуса и многоразового элемента пломбирования (троса сигнального). В корпусе расположены плата навигационная (для работы по сигналам ГНСС ГЛОНАСС/GPS/BeiDou и решения навигационной задачи) с антенной, коммуникационный модуль (для передачи данных по сетям стандарта GSM частотных диапазонов GSM900, GSM1800) с антенной, модуль электропитания, модуль криптографической защиты информации, модуль интерфейса пользователя, модуль детектора движения, управляющий модуль, контрольный модуль. На передней панели расположены четыре светодиодных индикатора: режима работы, состояния аккумуляторной батареи, состояния GSM, состояния ГНСС.
Информационный обмен между устройством и пользователем осуществляется по сетям подвижной радиотелефонной связи на основе протокола TCP/IP.
Пломбы навигационные выпускаются в исполнении ЦВКЕ.464425.006.
Информация, предназначенная для идентификации устройства, передача сигнала о вскрытии, дате и времени вскрытии, координатах местоположения места вскрытия доступны также по интерфейсу NFC.
Выдача потребителю измерительной информации осуществляется по протоколу NMEA с частотой 1 Гц.

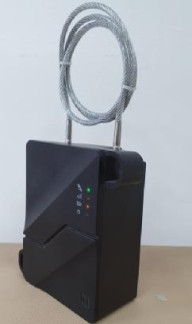

Общий вид устройств c указанием места нанесения знака утверждения типа представлен на рисунке 1. Пломбирование корпусов устройств не предусмотрено (регистрация факта несанкционированного вскрытия корпуса осуществляется путем использования встроенного датчика контроля целостности корпуса).
Устройства работают под управлением специализированного программного обеспечения
(ПО).
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационное данные (признаки) | Значение |
| Идентификационное наименование ПО | ЦВКЕ.00164-01 |
| Номер версии (идентификационный номер ПО) | 0.024 и выше |
| Цифровой идентификатор ПО (контрольная сумма) | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Доверительные границы абсолютной инструментальной погрешности (при доверительной вероятности 0,95) определения координат местоположения при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код C/A) при скорости движения до 70 м/с и геометрическом факторе GDOP не более 3, м | ±15 |
| Доверительные границы абсолютной погрешности (при доверительной вероятности 0,95) определения координат местоположения при работе по сигналам ГЛОНАСС (L1, код СТ) при скорости движения до 70 м/с и геометрическом факторе GDOP не более 3, м | ±15 |
| Наименование характеристики | Значение |
| Пределы допускаемой абсолютной погрешности синхронизации внутренней шкалы времени устройства с национальной шкалой координированного времени UTC(SU), с | ±1 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Рабочий диапазон скоростей, м/с | от 0 до 70 |
| Номинальное значение напряжения питания от встроенной батареи аккумуляторной, В | 3,7 |
| Габаритные размеры (без многоразового элемента пломбирования (троса сигнального)), мм, не более: - длина | 155 |
| - ширина | 150 |
| - высота | 65 |
| Масса (без многоразового элемента пломбирования (троса сигнального)), кг, не более | 1,2 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С | от -40 до +70 |
| - относительная влажность окружающего воздуха при температуре 20 °C, %, не более | 80 |
наносится на титульный лист руководства по эксплуатации типографским способом, на шиль-дик задней панели корпуса устройства.
Таблица 4 - Комплектность устройства
| Наименование | Обозначение | Количество |
| 1 Пломба навигационная | ЦВКЕ.464425.006 | 1 шт. |
| 1.1 Трос сигнальный | ЦВКЕ.468239.001 | 1 шт. |
| 2 Упаковка | ЦВКЕ.464946.006 | 1 шт. |
| 3 Руководство по эксплуатации | ЦВКЕ.464425.006РЭ | 1 экз. |
| 4 Паспорт | ЦВКЕ.464425.006ПС | 1 экз. |
| 5 Методика поверки | 842-19-02 МП | 1 экз. |
осуществляется по документу 842-19-02 МП «Пломбы навигационные. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 13.01.2020.
Основные средства поверки:
- имитатор сигналов глобальных навигационных спутниковых систем ГЛОНАСС/GPS/GALILEO/SBAS GSG-62, регистрационный номер 58306-14 в Федеральном информационном фонде;
- источник первичный точного времени УКУС-ПИ 02ДМ, регистрационный номер 60738-15 в Федеральном информационном фонде.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых устройств с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска повери-тельного клейма и (или) делается запись в паспорте, заверенная подписью поверителя и знаком поверки.
приведены в эксплуатационном документе
Приказ Росстандарта № 2831 от 29.12.2018 г «Об утверждении Государственной поверочной схемы для координатно-временных измерений»
ЦВКЕ.464425.006ТУ Пломбы навигационные. Технические условия.
Требования к средствам идентификации (пломбам), функционирующим на основе технологии глобальной навигационной спутниковой системы ГЛОНАСС, подлежащим применению при осуществлении транзитных международных автомобильных перевозок и транзитных международных железнодорожных перевозок через территорию Российской Федерации в третьи страны отдельных видов сельскохозяйственной продукции, сырья и продовольствия, страной происхождения которых является государство, принявшее решение о введении экономических санкций в отношении российских юридических и (или) физических лиц или присоединившихся к такому решению, и отдельных видов товаров, страной происхождения либо страной отправления которых является Украина или которые перемещаются через территорию Украины (п. 10), утвержденные постановлением Правительства Российской Федерации от 27.12.2019 г № 1877.
