Контроллер измерительно-вычислительный СОИ СИКН № 124, 78509-20

Назначение

Контроллер измерительно-вычислительный СОИ СИКН № 124 предназначен для измерений, преобразований параметров входных электрических сигналов, поступающих от преобразователей измерительных, и вычислений расхода, количества и показателей качества нефти.

Описание

Принцип действия контроллера измерительно-вычислительного СОИ СИКН № 124 основан на измерениях электрических сигналов, поступающих от измерительных преобразователей через барьеры искробезопасности (при их наличии) на входные модули контроллера измерительно-вычислительного СОИ СИКН № 124. Измеренные значения электрических сигналов преобразуются в значения величин, необходимых для проведения вычислений расхода, количества и показателей качества нефти, с последующим отображением на дисплее и сохранением в отчетных документах. Результаты измерений и вычислений могут преобразовываться в выходные электрические сигналы.

Контроллер измерительно-вычислительный СОИ СИКН № 124 выполнен по блочномодульному принципу на базе контроллеров программируемых логических REGUL RX00 модели REGUL R600 (тип зарегистрирован в Федеральном информационном фонде по обеспечению единства измерений под номером 63776-16), двух модулей центрального процессора (основного и резервного), модулей ввода-вывода и барьеров искробезопасности.

Контроллер измерительно-вычислительный СОИ СИКН № 124 состоит из шкафа ИВК, построенного на базе двух наборных крейтов (корзин контроллеров с модулями ввода-вывода) и имеющего два монитора на лицевой двери шкафа.

Контроллер измерительно-вычислительный СОИ СИКН № 124 имеет шкафное исполнение.

Контроллер измерительно-вычислительный СОИ СИКН № 124 обеспечивает преобразования и вычисления:

-    температуры нефти;

-    избыточного давления нефти;

-    объемного и массового расхода нефти;

-    вязкости нефти;

-    содержания воды в нефти;

-    содержания серы в нефти;

-    объема и массы брутто нефти;

-    массы нетто нефти;

-    средневзвешенных значений температуры нефти;

-    средневзвешенных значений избыточного давления нефти;

-    средневзвешенных значений плотности нефти;

-    средневзвешенных значений вязкости;

-    средневзвешенных значений содержания воды;

-    средневзвешенных значений содержания серы;

-    плотности нефти в рабочих условиях;

-    плотности нефти, приведенной в соответствии с Р 50.2.076-2010 «Рекомендации по метрологии. ГСИ. Плотность нефти и нефтепродуктов. Методы расчета. Программа и таблицы приведения» к стандартным условиям (температура 15 °С и 20 °С, избыточное давление 0 МПа);

-    объема нефти, приведенного к стандартным условиям (температура 15 °С и 20 °С, избыточное давление 0 МПа).

Контроллер измерительно-вычислительный СОИ СИКН № 124 выполняет следующие функции:

-    обработку результатов измерений при проведении поверки преобразователей расхода в соответствии с МИ 1974-2004 «Рекомендация. ГСИ. Преобразователи расхода турбинные. Методика поверки», МИ 3287-2010 «Рекомендация. ГСИ. Преобразователи объемного расхода. Методика поверки», МИ 3380-2012 «ГСИ. Преобразователи объемного расхода. Методика поверки на месте эксплуатации поверочной установкой», МИ 3233-2009 «Рекомендация. ГСИ. Преобразователи расхода жидкости ультразвуковые серий DFX-MM, DFX-LV фирмы «Metering & Technology SAS», Франция». Методика поверки установками поверочными трубопоршневыми», МИ 3265-2010 «Рекомендация. ГСИ. Ультразвуковые преобразователи расхода. Методика поверки на месте эксплуатации», МИ 3266-2010 «Рекомендация. ГСИ. Преобразователи объемного расхода эталонные. Методика поверки», МИ 3267-2010 «Рекомендация. ГСИ. Преобразователи объемного расхода. Методика поверки с помощью эталонного преобразователя объемного расхода», МИ 3312-2011 «Рекомендация. ГСИ. Преобразователи расхода жидкости ультразвуковые. Методика поверки комплектом трубопоршневой поверочной установки, поточного преобразователя плотности и счетчиков-расходомеров массовых», МИ 3151-2008 «ГСИ. Счетчики-расходомеры массовые. Методика поверки на месте эксплуатации трубопоршневой поверочной установкой в комплекте с поточным преобразователем плотности», МИ 3272-2010 «ГСИ. Счетчики-расходомеры массовые. Методика поверки на месте эксплуатации компакт-прувером в комплекте с турбинным преобразователем расхода и поточным преобразователем плотности», МИ 32882010 «Рекомендация. ГСИ. Счетчики-расходомеры массовые. Методика поверки комплектом компакт-прувера, преобразователя объемного расхода и поточного преобразователя плотности», МИ 3189-2009 «Рекомендация. ГСИ. Счетчики-расходомеры массовые Micro Motion фирмы «Emerson Process Management». Методика поверки комплектом трубопоршневой поверочной установки или компакт-прувера и поточного преобразователя плотности», ГОСТ Р 8.908-2015 «ГСИ. Средства измерений объемного расхода нефти и нефтепродуктов. Испытания, поверка и калибровка с применением трубопоршневых поверочных установок», МИ 3234-2010 «Рекомендация. ГСИ. Преобразователи расхода ультразвуковые. Методика поверки установками поверочными на базе компакт-прувера с компаратором»;

-    обработку результатов измерений при проведении поверки поверочных установок в соответствии с МИ 3155-2008 «Рекомендация. ГСИ. Установки поверочные трубопоршневые. Методика поверки поверочными установками на базе мерника и объемного счетчика», МИ 2974-2006 «Рекомендация. ГСИ. Установки поверочные трубопоршневые 2-го разряда. Методика поверки трубопоршневой поверочной установкой 1-го разряда с компаратором»;

-    обработку результатов измерений при проведении поверки поточных преобразователей плотности в соответствии с МИ 2816-2012 «Рекомендация. ГСИ. Преобразователи плотности поточные. Методика поверки на месте эксплуатации»;

-    обработку результатов измерений при проведении контроля метрологических характеристик поточных преобразователей плотности в соответствии с МИ 3532-2015 «Рекомендация. ГСИ. Рекомендации по определению массы нефти при учетных операциях с применением систем измерений количества и показателей качества нефти»;

-    обработку результатов измерений при проведении контроля метрологических характеристик поточных вискозиметров в соответствии с документом «Инструкция. Поточный вискозиметр. Методика контроля метрологических характеристик по результатам испытаний точечной пробы в химико-аналитической лаборатории»;

-    обработку результатов измерений при проведении контроля метрологических характеристик поточных влагомеров в соответствии с документом «Инструкция. Поточный влагомер. Методика контроля метрологических характеристик по результатам испытаний точечной пробы в химико-аналитической лаборатории».

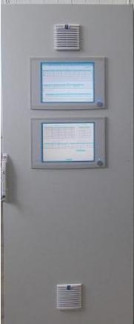

Общий вид средства измерений представлен на рисунке 1.

Пломбировка контроллера измерительно-вычислительного СОИ СИКН № 124 осуществляется путем пломбировки контроллера программируемого логического REGUL ЯХ00 модели REGUL R600, входящего в его состав, нанесением знака поверки методом давления на свинцовую (пластмассовую) пломбу, установленную на проволоке.

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

Программное обеспечение

В контроллере измерительно-вычислительном СОИ СИКН № 124 применяется встроенное программное обеспечение (ПО). ПО имеет разделение на метрологически значимую часть и метрологически незначимую часть. Идентификационные данные метрологически значимой части ПО контроллера измерительно-вычислительного СОИ СИКН № 124 приведены в таблице 1.

ПО контроллера измерительно-вычислительного СОИ СИКН № 124 предназначено для обработки измерительной информации от первичных преобразователей расхода, температуры, давления, содержания воды, содержания серы, плотности, вязкости и данных, введенных вручную, вычислений расхода и количества нефти, индикации результатов измерений, сохранения результатов измерений и настроек контроллера измерительно-вычислительного СОИ СИКН № 124 в архивах, настройки и проведения диагностики контроллера измерительновычислительного СОИ СИКН № 124.

Контроллер измерительно-вычислительный СОИ СИКН № 124 создает и хранит данные двухчасовых, сменных, суточных и месячных отчетов, паспортов качества нефти и валовых актов приема-сдачи нефти.

Контроллер измерительно-вычислительный СОИ СИКН № 124 обеспечивает защиту от несанкционированного доступа к ПО. Защита реализуется при помощи многоуровневой системы паролей.

Уровень защиты метрологически значимой части ПО контроллера измерительновычислительного СОИ СИКН № 124 «высокий» в соответствии с Р 50.2.077-2014 «Рекомендации по метрологии. ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».

Таблица 1 - Идентификационные данные программного обеспечения

Технические характеристики

Метрологические и основные технические характеристики контроллера измерительновычислительного СОИ СИКН № 124 приведены в таблицах 2 и 3.

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится типографским способом на титульные листы эксплуатационных документов.

Комплектность

Комплектность средства измерений приведена в таблице 4.

Таблица 4 - Комплектность средства измерений

Поверка

осуществляется по документу МП 1075-14-2019 «Инструкция. ГСИ. Контроллер измерительновычислительный СОИ СИКН № 124. Методика поверки», утвержденному ФГУП «ВНИИР» 25 декабря 2019 г.

Основные средства поверки:

-    рабочий эталон единицы силы постоянного электрического тока 2 разряда в диапазоне значений от 4 до 20 мА по ГПС, утвержденной Приказом Росстандарта от 01.10.2018 г. № 2091;

-    рабочий эталон единицы частоты 4 разряда в диапазоне значений от 1 до 10000 Гц по ГПС, утвержденной Приказом Росстандарта от 31.07.2018 г. № 1621.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик средства измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке контроллера измерительновычислительного СОИ СИКН № 124, а также давлением на свинцовую (пластмассовую) пломбу, установленную на проволоке в соответствии с рисунком 2.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Приказ Росстандарта от 01.10.2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 110-16 до 100 А»

Приказ Росстандарта от 31.07.2018 г. № 1621 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»

ГОСТ Р 8.674-2009 ГСИ. Общие требования к средствам измерений и техническим системам и устройствам с измерительными функциями

ГОСТ Р 8.883-2015 ГСИ. Программное обеспечение средств измерений. Алгоритмы обработки, хранения, защиты и передачи измерительной информации. Методы испытаний
