Трансформаторы тока ТШВ-15, 78512-20

78512-20
Трансформаторы тока ТШВ-15 (далее - трансформаторы) предназначены для передачи сигналов измерительной информации электрическим измерительным приборам и устройствам защиты и управления в электрических цепях переменного тока частотой 50 Гц.
Карточка СИ
Номер в госреестре 78512-20
Наименование СИ Трансформаторы тока
Обозначение типа СИ ТШВ-15
Изготовитель АО ВО "Электроаппарат", г.С.-Петербург
Год регистрации 2020
МПИ (интервал между поверками) 4 года
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Трансформаторы тока ТШВ-15 (далее - трансформаторы) предназначены для передачи сигналов измерительной информации электрическим измерительным приборам и устройствам защиты и управления в электрических цепях переменного тока частотой 50 Гц.

Описание

Трансформаторы тока относятся к шинным с воздушной изоляцией с двумя вторичными обмотками. Первичной обмоткой трансформатора служит шина токопровода. Вторичные обмотки жестко закреплены внутри корпуса и защищены заземленным экраном. Вторичные выводы обмоток выведены на контактные зажимы, расположенные в коробке выводов корпуса. Общий вид трансформаторов представлен на рисунке 1.

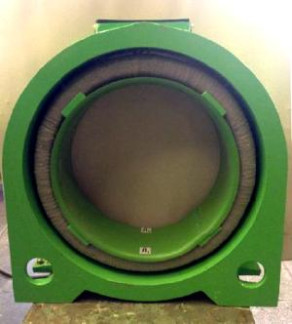

Рисунок 1 - Внешний вид трансформатора

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номинальное напряжение, кВ

15

Номинальный первичный ток, А

6000

Номинальный вторичный ток, А

5

Класс точности обмоток

0,5

Номинальная вторичная нагрузка, В • А

20

Номинальная частота, Гц

50

Наименование характеристики

Значение

Масса, кг, не более

93

Габаритные размеры, мм, не более

760x796x240

средняя наработка до отказа, ч, не менее

400000

Срок службы до списания, лет, не менее

30

Климатическое исполнение по ГОСТ 15150-69

У3

Знак утверждения типа

наносится на паспорт типографским способом. Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество, шт.

Трансформатор тока (зав. №№ 672, 669, 563, 275, 272, 273, 45, 39, 43, 221, 222, 163, 20, 33, 36, 22, 16, 26, 230, 2422, 257, 199, 259, 240, 253, 226, 242, 559, 535, 538)

ТШВ-15

30 шт.

Паспорт

-

30 экз.

Поверка

осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».

Основные средства поверки:

-    рабочий эталон 2-го разряда по ГОСТ Р 8.859-2013 (трансформатор тока эталонный двухступенчатый ИТТ-3000.5, регистрационный № 19457-00);

-    прибор сравнения КНТ-05 (регистрационный № 37854-08);

-    магазин нагрузок МР 3025 (регистрационный № 22808-07).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

Знак поверки наносится на крышку клеммной коробки или на свидетельство о поверке.

Сведения о методах измерений

отсутствуют.

Нормативные документы, устанавливающие требования к трансформаторам тока ТШВ-15

Зарегистрировано поверок 30
Поверителей 1
Актуальность данных 20.11.2024
78512-20
Номер в ГРСИ РФ:
78512-20
Производитель / заявитель:
АО ВО "Электроаппарат", г.С.-Петербург
Год регистрации:
2020
