| Номер в госреестре | 78521-20 |
| Наименование СИ | Преобразователи пневмоэлектрические аналоговые |
| Обозначение типа СИ | АСТРА-ПЭ |
| Изготовитель | ООО инженерная фирма "МИАС", г.Воронеж |
| Год регистрации | 2020 |
| Срок свидетельства | 29.06.2025 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи пневмоэлектрические аналоговые АСТРА-ПЭ (далее -преобразователи) предназначены для измерений и непрерывных преобразований избыточного давления воздуха в нормированный выходной сигнал постоянного электрического тока.
Принцип действия преобразователей основан на упругой деформации чувствительного элемента, на который нанесены тензорезисторы, соединенные в мостовую схему. Под воздействием измеряемого давления чувствительный элемент деформируется, что приводит к изменению электрического сопротивления тензорезисторов и разбалансу мостовой схемы. При этом возникает электрический сигнал пропорциональный давлению, который поступает на вход электронного блока и преобразуется в нормированный выходной сигнал постоянного тока.
Преобразователи конструктивно состоят из чувствительного элемента и электронного блока, установленных в корпусе. Корпус закрывается крышкой. Измеряемое давление подается через штуцеры, расположенные снизу корпуса.
Преобразователи выпускаются в различных модификациях в зависимости от количества каналов измерений давления, вида электрического питания, способа крепления и наличия взрывонепроницаемой оболочки. Маркировка преобразователей осуществляется в соответствии с таблицей 1.
Таблица 1 - Конструктивные исполнения преобразователей
| АСТРА-ПЭ- | Х | Х | Х | Х | Х | Х | ||||||
| Взрывозащита: | ||||||||||||
| Вн | Есть | |||||||||||
| Нет | ||||||||||||
| Количество измерительных каналов: | ||||||||||||
| 1 | 1 | |||||||||||
| 2 | 2 | |||||||||||
| 4 | 4 | |||||||||||
| Электрическое питание: | ||||||||||||
| 0 | | | | | | | от однофазной сети переменного тока напряжением 220 В | ||||||||
| 1 | | | | | | | от сети постоянного тока напряжением от 9 до 36 В | ||||||||
| Соединение с пневматическими линиями: | ||||||||||||
| 1 | медная, полиэтиленовая трубка Бу = 4 мм | |||||||||||
| 0 | медная, полиэтиленовая трубка Бу = 6 мм | |||||||||||
| Способ монтажа: | ||||||||||||
| 0 | по месту | |||||||||||
| 1 | на DIN-рейку | |||||||||||
| Градуировка пневматического сигнала в: | ||||||||||||
| 0 | кгс/см2 | |||||||||||
| 1 | кПа | |||||||||||
| Примечание: Преобразователь АСТ канал давление и электрическое пит напряжение от 9 до 38 В. | РА-ПЭ с взрывонепроницаемой оболочкой имеет один ание осуществляется от сети постоянного тока с | |||||||||||

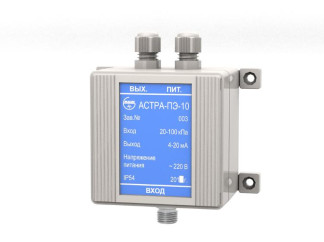

Общий вид преобразователей приведены на рисунках 1-4.
Пломбирование осуществляется с помощью пломбировочной чаши и мастики одного из крепежных винтов передней панели преобразователя.
Схемы пломбирования от несанкционированного доступа приведены на рисунках 5-8.
ЦЦ |1
АСТРА-ПЭ-20
амилга
I hnnuxr-HHi*-
Рисунок 2 - Общий вид преобразователей АСТРА-ПЭ-20ХХХ.
и ш
Ж Ж ш.
ИНОЙ 1П3
Место пломбирования
отсутствует.
Метрологические и основные технические характеристики
Метрологические характеристики преобразователей приведены в таблице 2. Основные технические характеристики приведены в таблице 3.
Таблица 2 - Метрологические характеристики
| Наименование характеристик | Значение характеристик |
| Диапазон измерений избыточного давления воздуха, кПа (кгс/см ) | от 20 до 100 (от 0,2 до 1) |
| Диапазон изменения выходного сигнала постоянного электрического тока, мА | от 4 до 20 |
| Пределы основной допускаемой погрешности, у, % от диапазона измерений избыточного давления воздуха | ± 0,5 |
| Пределы допускаемой дополнительной погрешности при изменении температуры окружающего воздуха от нормальных условий на каждые 10 °С, % от диапазона измерений избыточного давления воздуха | ± 0,45 |
Таблица 3 - Основные технические характеристики
| Наименование характеристик | Значение характеристик |
| Степень защиты, обеспечиваемая оболочкой | IP54 (IP65 для |
| по ГОСТ 14254-2015 | преобразователей с видом взрывозащиты «взрывонепроницаемая оболочка» |
| Величина максимально допустимого значения избыточного давления, кПа | 150 |
| Нормальные условия эксплуатации: | |
| - температура окружающей среды, °С | от +15 до +25 |
| - относительная влажность, % | от 30 до 80 |
| - атмосферное давление, кПа (мм рт. ст.) | от 84 до 106,7 (от 630 до 800) |
| Потребляемая мощность, В*А, не более: для АСТРА-ПЭ-10ХХХ | 1,5 |
| для АСТРА-ПЭ-20ХХХ | 3,0 |
| для АСТРА-ПЭ-40ХХХ | 6,0 |
| для АСТРА-ПЭ-Вн-1 Х1ХХ | 1,5 |
| Габаритные размеры (ДхШ*В), мм, не более: - АСТРА-ПЭ-1ХХХХ | 80x130x60 |
| - АСТРА-ПЭ-2ХХХХ | 120x130x60 |
| - АСТРА-ПЭ-4ХХХХ | 180x130x60 |
| - АСТРА-ПЭ-Вн-1 Х1 ХХ | 105x80x65 |
| Масса, кг, не более: | |
| - АСТРА-ПЭ-1ХХХХ | 0,3 |
| - АСТРА-ПЭ-2ХХХХ | 0,5 |
| - АСТРА-ПЭ-4ХХХХ | 0,6 |
| - АСТРА-ПЭ-Вн-1 Х1 ХХ | 1,0 |
| Средняя наработка на отказ, ч, не менее | 100000 |
| Средний срок службы, лет, не менее | 10 |
| Маркировка взрывозащиты АСТРА-ПЭ-Вн-1Х1ХХ | 1Ех db IIC Т5 Gb |
| Наименование характеристик | Значение характеристик |
| Рабочие условия эксплуатации температура окружающего воздуха, °С относительная влажность, %, не более Атмосферное давление, кПа (мм рт. ст.) | от - 40 до + 50 95 (при 35 °С и более низких температурах, без конденсации влаги) от 84 до 106,7 (от 630 до 800) |
наносят на фирменную планку на лицевой панели методом металлофото и (или) на титульный лист руководства по эксплуатации типографским способом.
представлена в таблице 4
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Кол-во | Примечание |
| Методика поверки | МП 202-003-2020 «Преобразователи пневмоэлектрические аналоговые АСТРА-ПЭ. Методика поверки» | 1 экз. | 1 экз. на каждый заказ |
| Преобразователь пневмоэлектрический аналоговый АСТРА-ПЭ | АСТРА-ПЭ ХХХХ («ХХХХ» в зависимости от исполнения) | 1 шт. | В соответствии с заказом |
| Руководство по эксплуатации | МС0.283.001 РЭ | 1 экз. | 1 экз. на каждый преобразователь |
| Паспорт | МС0.283.001 ПС | 1 экз. | 1 экз. на каждый преобразователь |
осуществляется по документу МП 202-003-2020 «Преобразователи пневмоэлектрические аналоговые АСТРА-ПЭ. Методика поверки» утвержденному ФГУП «ВНИИМС» 16.03.2020 г. Основные средства поверки:
- Калибратор давления Crystal, модель HPC-42 (рег. номер 64480-16)
Допускается применение других средств поверки, удовлетворяющих требования по соотношению пределов допускаемых основных погрешностей в соответствии с Государственной поверочной схемой для средств измерений избыточного давления до 4000 МПа утвержденная Приказом Федерального агентства по техническому регулированию и метрологии от 29 июня 2018 г. № 1339
Знак поверки наносится в паспорт преобразователя и (или) на свидетельство о поверке
приведены в эксплуатационных документах.
Приказ Федерального агентства по техническому регулированию и метрологии №1339 от 29 июня 2018 года «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»
ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»
ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия» Технические условия ТУ 4212-004-26533478-2007
