| Номер в госреестре | 78529-20 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | UEN-36 |
| Изготовитель | "Ormazabal Electric", Испания; заводы-изготовители: "Ormazabal y Cia. S.L.U.", Испания; "Electrotecnica Arteche Hermanos, S.L.", Испания |
| Год регистрации | 2020 |
| Срок свидетельства | 29.06.2025 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения UEN-36 (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, в том числе в схемах коммерческого учёта электроэнергии, устройствам автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Трансформаторы представляют собой масштабные преобразователи индуктивного типа, однофазные, с одним изолированным выводом первичной обмотки, другой конец первичной обмотки при эксплуатации заземляется.
Трансформаторы рассчитаны на наибольшее рабочее напряжение 40,5 кВ. Первичные и вторичные обмотки залиты специальной смолой, которая обеспечивает основную изоляцию и создает «корпус» трансформатора, который дополнительно закрыт металлическим кожухом. Трансформаторы имеют одну вторичную обмотку, смонтированную на сердечнике. Вывод первичной и вторичной обмоток помещен в контактной коробке, закрепленной на основании трансформатора. На основании трансформатора имеется клемма для заземления с винтом М8. Клеммная коробка первичного и вторичного выводов снабжена крышкой, которая пломбируется с помощью специальных болтов для предотвращения несанкционированного доступа.

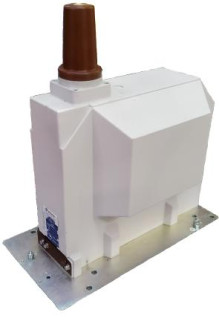

Общий вид трансформаторов и место пломбировки представлены на рисунке 1.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Наибольшее рабочее напряжение, кВ | 40,5 |
| Номинальное напряжение первичной обмотки, В | 35000/V3 |
| Номинальное напряжение вторичной обмотки, В | 100/V3 |
| Число вторичных обмоток | 1 |
| Класс точности трансформатора | 0,2 |
| Номинальная мощность трансформатора при коэффициенте мощности (cos ф) активно-индуктивной нагрузки 0,8 для нагрузки типа II, В-А | 15 |
| Номинальная частота напряжения сети, Гц | 50 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более | |
| — высота | 460 |
| — ширина | 225 |
| — длина | 435 |
| Масса, кг, не более | 53 |
| Условия эксплуатации: | от -35 до +40 |
| — температура окружающей среды, °С | |
| — относительная влажность при температуре +25 °С, %, не более | 95 |
| — атмосферное давление, кПа | от 84 до 106,7 |
наносится на титульный лист руководства по эксплуатации и паспорта типографским способом, на табличку технических данных трансформатора — методом трафаретной печати.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения | UEN-36 | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Паспорт | - | 1 экз. |
осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки:
— Эталон 2-го разряда по ГОСТ Р 8.746-2011;
— Прибор сравнения КНТ-05 (регистрационный номер в Федеральном информационном фонде 37854-08);
— Магазин нагрузок МР 3025 (регистрационный номер в Федеральном информационном фонде 22808-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт средства измерений.
отсутствуют.
Нормативные документы, устанавливающие требования к трансформаторам напряжения UEN-36
ГОСТ 1983-2015 ГСИ. Трансформаторы напряжения. Общий технические условия ГОСТ Р 8.746-2011 ГСИ. Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/V3 до 750/V3 кВ ГОСТ 8.216-2011. ГСИ. Трансформаторы напряжения. Методика поверки Техническая документация изготовителя «ORMAZABAL Electric», Испания
| Зарегистрировано поверок | 522 |
| Поверителей | 2 |
| Актуальность данных | 21.11.2024 |
