Государственный реестр средств измерений

Трансформаторы тока ekorRP, 78530-20

78530-20
Трансформаторы тока ekorRP (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, в том числе в схемах коммерческого учёта электроэнергии, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Карточка СИ
Номер в госреестре 78530-20
Наименование СИ Трансформаторы тока
Обозначение типа СИ ekorRP
Изготовитель "Ormazabal Electric", Испания; заводы-изготовители: "Ormazabal Protection & Automation S.L.U.", Испания; "Circutor S.A.", Испания
Год регистрации 2020
Срок свидетельства 29.06.2025
МПИ (интервал между поверками) 4 года
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Трансформаторы тока ekorRP (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, в том числе в схемах коммерческого учёта электроэнергии, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.

Описание

Принцип действия трансформаторов основан на использовании явления электромагнитной индукции, т.е. на создании электродвижущей силы (ЭДС) переменным магнитным полем. Трансформаторы относятся к классу масштабных измерительных преобразователей электрических величин.

Трансформаторы по принципу конструкции - шинные. По виду изоляции - в пластмассовом корпусе. По числу ступеней трансформации - одноступенчатые. С одной вторичной обмоткой.

Трансформаторы не имеют встроенной первичной обмотки. В качестве первичной обмотки в окне магнитопровода трансформаторов крепится шина соответствующего размера.

Вторичная обмотка трансформаторов намотана на тороидальный магнитопровод и заключена в корпус из негорючей пластмассы, который защищает его внутренние части от механических повреждений, проникновения влаги и исключает несанкционированный доступ. Выводы вторичной обмотки заключены в провод с клеммником на конце, по которому протекает измеряемый ток.

На трансформаторах имеются таблички технических данных. Рабочее положение трансформаторов в пространстве - вертикальное на шине.

Трансформаторы выпускаются в следующих модификациях: ekorRP 70/1А, ekorRP 100/1 А, ekorRP 150/1А и ekorRP 300/1 А, отличающихся друг от друга классами точности, значениями номинального первичного тока и номинальной вторичной нагрузки.

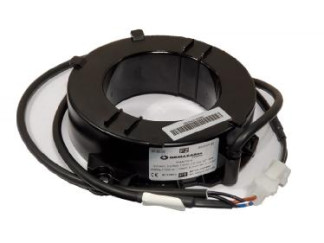

Общий вид трансформаторов представлен на рисунке 1.

Пломбировка трансформаторов не предусмотрена.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

ekorRP

70/1A

ekorRP

100/1A

ekorRP

150/1A

ekorRP

300/1A

Номинальное напряжение ином, кВ

0,66

Наибольшее рабочее напряжение инр., кВ

0,72

Номинальный первичный ток 11ном, А

70

100

150

300

Номинальный вторичный ток 12ном, А

1

Номинальная частота напряжения сети f, Гц

50

Число вторичных обмоток

1

Номинальная вторичная нагрузка Б2ном с коэффициентом мощности cos ф2 = 1, В-А

1

Номинальная вторичная нагрузка Б2ном с коэффициентом мощности cos ф2 = 0,8, В-А

2,5

3,75

Класс точности трансформатора

0,5S

0,2S

Номинальный коэффициент безопасности приборов КБном вторичной обмотки для измерений

5

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Габаритные размеры, мм, не более

- внутренний диаметр

85

- внешний диаметр

140

- высота

48

Масса, кг, не более

1,2

Условия эксплуатации:

- температура окружающей среды, °С

от -10 до +60

- относительная влажность при температуре +25 °С, %,

не более

95

- атмосферное давление, кПа

от 84 до 106,7

Средняя наработка на отказ, ч, не менее

87500

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации и паспорта типографским способом, на табличку технических данных трансформатора — методом трафаретной печати.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Трансформатор тока

ekorRP

1 шт.

Руководство по эксплуатации

-

1 экз.

Паспорт

-

1 экз.

Поверка

осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».

Основные средства поверки:

—    Трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);

—    Прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);

—    Магазины нагрузок CA5018-1, CA5018-5 (регистрационный номер в Федеральном информационном фонде 3471114-18).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и (или) в паспорт средства измерений.

Сведения о методах измерений

отсутствуют.

Нормативные документы

ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2786 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»

ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки Техническая документация изготовителя «ORMAZABAL Electric», Испания
