| Номер в госреестре | 78533-20 |
| Наименование СИ | Преобразователи измерительные |
| Обозначение типа СИ | MINI |
| Изготовитель | "Phoenix Contact GmbH & Co. KG", Германия |
| Год регистрации | 2020 |
| Срок свидетельства | 29.06.2025 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи измерительные MINI (далее - преобразователи) предназначены для преобразований входных аналоговых сигналов напряжения постоянного тока, силы постоянного тока, частоты переменного тока в электрические выходные сигналы напряжения и силы постоянного тока и измерений сигналов напряжения постоянного тока и силы постоянного тока, сигналов от термопар.
Принцип действия преобразователей основан на преобразовании аналоговых сигналов от первичных преобразователей (датчиков), их измерении, обработке и выдаче унифицированных электрических выходных сигналов напряжения и силы постоянного тока по ГОСТ 26.011-80.
В качестве первичных преобразователей могут применяться различные источники напряжения постоянного тока и переменного тока, датчики с выходным унифицированным сигналом 0(4)-20 мА, преобразователи термоэлектрические (термопары).
По числу и виду преобразуемых входных сигналов преобразователи являются одно- или двухканальными.
Преобразователи изготавливаются в следующих модификациях: MINI MCR-2-U-UI, MINI MCR-2-U-UI-PT, MINI MCR-2-U-UI-C, MINI MCR-2-U-UI-PT-C, MINI MCR-2-UNI-UI-2UI, MINI MCR-2-UNI-UI-2UI-PT, MINI MCR-2-UNI-UI-2UI-C, MINI MCR-2-UNI-UI-2UI-PT-C MINI MCR-2-UI-REL, MINI MCR-2-UI-REL-PT, MINI MCR-2-UI-REL-C, MINI MCR-2-UI-REL-PT-C, MINI MCR-2-T-REL, MINI MCR-2-T-REL-PT, MINI MCR-2-T-2RO, MINI MCR-2-T-2RO-PT, MINI MCR-2-RPSS-I-2I, MINI MCR-2-RPSS-I-2I-PT, MINI MCR-2-RPS-I-I-OLP, MINI MCR-2-RPS-I-I-OLP-PT, MINI MCR-2-RPS-2I-2I-OLP, MINI MCR-2-RPS-2I-2I-OLP-PT, MINI MCR-2-I-I-ILP, MINI MCR-2-I-I-ILP-PT, MINI MCR-2-F-UI, MINI MCR-2-F-UI-PT, MINI MCR-2-F-UI-PT-C, MINI MCR-2-F-UI-C, отличающихся функциональным назначением, видом преобразуемого сигнала.
Модификации с индексом (-РТ) имеют пружинные Push-in зажимы. Модификации с индексом (-С) предварительно сконфигурированы на заводе в соответствии с заказом.
Основные узлы преобразователей: плата ввода-вывода, аналого-цифровой преобразователь (АЦП), микропроцессор, цифро-аналоговый преобразователь (ЦАП), перепрограммируемое запоминающее устройство (ППЗУ).
Конструктивно преобразователи выполнены в виде печатной платы, размещенной в малогабаритном неразборном корпусе из термопластика. На корпусе размещены винтовые или пружинные разъемы для присоединения проводящих проводников и цепей питания.
Преобразователи имеют светодиодные индикаторы, сигнализирующие о наличии питания («PWR»), состоянии преобразователя («Err»).
На корпус преобразователей наносят:
- наименование фирмы-изготовителя;
- наименование модификации;
- серийный номер;
- рабочие условия преобразований (измерений);
- диапазоны преобразований входного сигнала;
- диапазоны выходного сигнала;
- потребляемую мощность;
- напряжение питания постоянного тока.
Настройка (конфигурирование) преобразователей осуществляется пользователем с помощью микропереключателей DIP, расположенных на корпусе преобразователя или с помощью внешнего персонального компьютера (ПК), используя беспроводную технологию NFC или с помощью кабеля через S-Port.
Преобразователи предназначены для установки на DIN-рейку. Рекомендуемое положение корпуса преобразователей в пространстве - вертикальное.

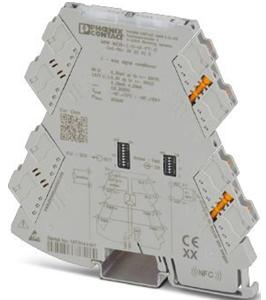

Общий вид преобразователей, места нанесения знака поверки и пломбирования представлены на рисунках 1-11.
Рисунок 2 - Общий вид преобразователей модификаций MINI MCR-2-UNI-UI-2UI, MINI MCR-2-UNI-UI-2UI-PT,
MINI MCR-2-UNI-UI-2UI-C,
MINI MCR-2-UNI-UI-2UI-PT-C с указанием мест нанесения знака поверки и пломбирования
Места
пломбирования
| - | Места нанесения |
| знака поверки |
\
А
с (
г:
1111
Рисунок 8 - Общий вид преобразователей модификаций MINI MCR-2-RPS-I-I-OLP, MINI MCR-2-RPS-I-I-OLP-PT с указанием мест нанесения знака поверки и пломбирования
модификаций MINI MCR-2-RPS-2I-2I-OLP, модификаций MINI MCR-2-I-I-ILP, MINI
\
V
Ij,
Рисунок 9 - Общий вид преобразователей
MINI MCR-2-RPS-2I-2I-OLP-PT с указанием MCR-2-I-I-ILP-PT с указанием мест нанесения мест нанесения знака поверки и пломбирования знака поверки и пломбирования
Место нанесения знака поверки
Преобразователи имеют встроенное и внешнее программное обеспечение (далее - ПО). Встроенное ПО предназначено для функционирования преобразователей и является метрологически значимым. Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию
Внешнее ПО предназначено для конфигурации преобразователей и является метрологически не значимым.
Идентификационные данные внешнего ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного и внешнего ПО
| Идентификационные данные (признаки) | Значение | |
| Встроенное ПО | Внешнее ПО | |
| Идентификационное наименование ПО | микропрограмма | ANALOG-CONF |
| Номер версии (идентификационный номер) ПО, не ниже | - | 1.4.18 |
| Цифровой идентификатор ПО | - | - |
Уровень защиты встроенного ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» по Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики преобразователей измерительных MINI
| Характеристики | ||||||
| Модификация | Вид входного сигнала | Диапазон преобразований входного сигнала | Вид выходного сигнала | Диапазон выходного сигнала | Пределы допускаемой основной приведенной к верхней границе диапазона преобразований погрешности преобразований, % | Температурный коэффициент, %/°С |
| MINI MCR-2-U-UI; MINI MCR-2-U-UI-PT; MINI MCR-2-U-UI-C; MINI MCR-2-U-UI-PT-C | Напряжение постоянного тока | от -50 до 50 мВ* от 0 до 50 мВ* от -60 до 60 мВ* от 0 до 60 мВ* от -75 до 75 мВ* от 0 до 75 мВ* от -80 до 80 мВ* от 0 до 80 мВ* от -100 до 100 мВ* от 0 до 100 мВ* от -120 до 120 мВ* от 0 до 120 мВ* от -150 до 150 мВ* от 0 до 150 мВ* от -200 до 200 мВ* от 0 до 200 мВ* от -240 до 240 мВ* от 0 до 240 мВ* от -300 до 300 мВ* от 0 до 300 мВ* от -500 до 500 мВ* от 0 до 500 мВ* от -600 до 600 мВ* от 0 до 600 мВ* от -750 до 750 мВ* | Напряжение постоянного тока | от 0 до 5 В* от 1 до 5 В* от -5 до 5 В* от 0 до 10 В* от 2 до 10 В* от -10 до 10 В* | ±0,1 | 0,01 |
| Сила постоянного тока | от 0 до 20 мА* от 4 до 20 мА * | |||||
| Модификация | Характеристики | |||||
| Вид входного сигнала | Диапазон преобразований входного сигнала | Вид выходного сигнала | Диапазон выходного сигнала | Пределы допускаемой основной приведенной к верхней границе диапазона преобразований погрешности преобразований, % | Температурный коэффициент, %/°С | |
| от 0 до 750 мВ* от -800 до 800 мВ* от 0 до 800 мВ* от -1 до 1 В* от 0 до 1 В* от -1,2 до 1,2 В* от 0 до 1,2 В* от -1,5 до 1,5 В* от 0 до 1,5 В* от -2 до 2 В* от 0 до 2 В* от -2,4 до 2,4 В* от 0 до 2,4 В* от -3 до 3 В* от 0 до 3 В* от -5 до 5 В* от 0 до 5 В* от -6 до 6 В* от 0 до 6 В* от -7,5 до 7,5 В* от 0 до 7,5 В* от -8 до 8 В* от 0 до 8 В* от -10 до 10 В* от 0 до 10 В* от -12 до 12 В* от 0 до 12 В* от -15 до 15 В* | ||||||
| Модификация | Характеристики | |||||
| Вид входного сигнала | Диапазон преобразований входного сигнала | Вид выходного сигнала | Диапазон выходного сигнала | Пределы допускаемой основной приведенной к верхней границе преобразований погрешности преобразований, % | Температурный коэффициент, %/°С | |
| от 0 до 15 В* от -20 до 20 В* от 0 до 20 В* от -24 до 24 В * от 0 до 24 В* от -30 до 30 В* от 0 до 30 В* от 0,012 до 0,06 В* от 0,015 до 0,075 В* от 0,016 до 0,08 В* от 0,02 до 0,1 В* от 0,024 до 0,12 В* от 0,03 до 0,15 В* от 0,04 до 0,2 В* от 0,048 до 0,24 В* от 0,06 до 0,3 В* от 0,1 до 0,5 В* от 0,12 до 0,6 В* от 0,15 до 0,75 В* от 0,16 до 0,8 В* от 0,2 до 1 В* от 0,24 до 1,2 В* от 0,3 до 1,5 В* от 0,4 до 2 В* от 0,48 до 2,4 В* от 0,6 до 3 В* от 1 до 5 В* от 1,2 до 6 В* | ||||||
| Модификация | Характеристики | |||||
| Вид входного сигнала | Диапазон преобразований входного сигнала | Вид выходного сигнала | Диапазон выходного сигнала | Пределы допускаемой основной приведенной к верхней границе преобразований погрешности преобразований, % | Температурный коэффициент, %/°С | |
| от 1,6 до 8 В* от 2 до 10 В* от 2,4 до 12 В* от 3 до 15 В* от 4 до 20 В* от 4,8 до 24 В* от 6 до 30 В* | ||||||
| MINI MCR-2 -UNI-UI-2UI; MINI MCR-2-UNI-UI-2UI-PT; MINI MCR-2 -UNI-UI-2UI-C; MINI MCR-2-UNI-UI-2UI-PT-C | Напряжение постоянного тока | от 0 до 10 В* от 2 до 10 В* от 0 до 5 В* от 1 до 5 В* от 0 до 12 В** | Напряжение постоянного тока | от 0 до 10,5 В** от 0 до 10 В* от 2 до 10 В* от 0 до 5 В* от 1 до 5 В* от -10 до 10 В* | ±0,05 | 0,01 |
| Сила постоянного тока | от 0 до 20 мА* от 4 до 20 мА* от 0 до 10 мА* от 20 до 0 мА* от 0 до 24 мА** | Сила постоянного тока | от 0 до 20 мА* от 4 до 20 мА* от 0 до 10 мА* от 20 до 0 мА* от 0 до 21 мА** | |||
| MINI MCR-2-RPSS-I-2I; MINI MCR-2-RPSS-I-2I-PT | Сила постоянного тока | от 0 до 20 мА* * от 4 до 20 мА** | Сила постоянного тока | от 0 до 20 мА** от 4 до 20 мА** | ±0,05 | 0,0075 |
| MINI MCR-2 -RPS-I-I-OLP; MINI MCR-2 -RPS -I-I-OLP-PT | Сила постоянного тока | от 0 до 20 мА* * от 4 до 20 мА** | Сила постоянного тока | от 0 до 20 мА* * от 4 до 20 мА* * | ±0,1 | 0,001 |
| MINI MCR-2-RPS-2I-2I-OLP; MINI MCR-2-RPS-2I-2I-OLP-PT | Сила постоянного тока | от 0 до 20 мА* * от 4 до 20 мА** | Сила постоянного тока | от 0 до 20 мА** от 4 до 20 мА** | ±0,1 | 0,001 |
| Модификация | Характеристики | |||||
| Вид входного сигнала | Диапазон преобразований входного сигнала | Вид выходного сигнала | Диапазон выходного сигнала | Пределы допускаемой основной приведенной к верхней границе преобразований погрешности преобразований, % | Температурный коэффициент, %/°С | |
| MINI MCR-2-I-I-ILP; MINI MCR-2-I-I-ILP-PT | Сила постоянного тока | от 0 до 20 мА* * от 4 до 20 мА** | Сила постоянного тока | от 0 до 20 мА** от 4 до 20 мА** | ±0,1 | 0,075 |
| MINI MCR-2-F-UI; MINI MCR-2-F-UI-PT; MINI MCR-2-F-UI-PT-C; MINI MCR-2-F-UI-C | Частота переменного тока | от 0,002 Гц до 200 кГц, с максимальным значением напряжения переменного тока 30 В | Н апряжение постоянного тока | от 0 до 10,5 В** от 0 до 10 В* от 2 до 10 В* от 0 до 5 В* от 1 до 5 В* | ±0,1 | 0,01 |
| Сила постоянного тока | от 0 до 21 мА** от 0 до 20 мА* от 4 до 20 мА* от 0 до 10 мА* от 2 до 10 мА* | |||||
| * - Настраивается DIP-переключателем. ** - Настраивается с помощью ПО. | ||||||
Таблица 3 - Метрологические характеристики преобразователей измерительных MINI только с функцией измерения
| Модификация | Характеристики | |||
| Вид входного сигнала | Диапазон измерений входного сигнала | Пределы допускаемой основной приведенной к верхней границе диапазона измерений погрешности измерений, % | Температурный коэффициент, %/°С | |
| MINI MCR-2-UI-REL; MINI MCR-2-UI-REL-PT; MINI MCR-2-UI-REL-C; MINI MCR-2-UI-REL-PT-C | Сила постоянного тока | от 0 до 20 мА* * от 0 до 24 мА* | ±0,1 | 0,01 |
| Напряжение постоянного тока | от 0 до 10 В** от 0 до 12 В* | |||
| Характеристики | ||||
| Модификация | Вид входного сигнала | Диапазон измерений входного сигнала | Пределы допускаемой основной приведенной к верхней границе диапазона измерений погрешности измерений, % | Температурный коэффициент, %/°С |
| MINI MCR-2-T-2RO; MINI MCR-2-T -2RO-PT | Сигналы от термопар по ГОСТ Р 8.5852001 | В (от 0 до +1820 °С)** Е (от -270 до +1000 °С)** J (от -210 до +1200 °С)** K (от -270 до +1370 °С)** N (от -270 до 1300 °С)** R (от -50 до +1760 °С)** S (от -50 до +1760 °С)** A-1 (от 0 до +2500 °С)** A-2 (от 0 до +1800 °С)** A-3 (от 0 до +1800 °С)** M (от -200 до +100 °С)** L (от -200 до +800 °С)** | ±0,1 | 0,01 |
| MINI MCR-2-T-REL; MINI MCR-2-T -REL-PT | Сигналы от термопар по ГОСТ Р 8.5852001 | В (от 500 до +1820 °С)** Е (от -230 до +1000 °С)** J (от -210 до +1200 °С)** K (от -270 до +1370 °С)** N (от -270 до 1300 °С)** R (от -50 до +1760 °С)** S (от -50 до +1760 °С)** A-1 (от 0 до +2500 °С)** A-2 (от 0 до +1800 °С)** A-3 (от 0 до +1800 °С)** M (от -200 до +100 °С)** L (от -200 до +800 °С)** | ±0,1 | 0,01 |
| * - Настраивается DIP-переключателем. ** - Настраивается с помощью ПО. | ||||
| Наименование характеристики | Значение |
| Рабочие условия преобразований: - температура окружающей среды, °С; - относительная влажность воздуха, % | от -40 до +70 от 5 до 95 |
| Нормальные условия преобразований: - температура окружающей среды, °С; - относительная влажность воздуха, %, не более | от +15 до +25 80 |
| Масса, г, не более | 500 |
| Габаритные размеры, мм, не более: - ширина - высота - глубина | 6,2 110.5 120.5 |
| Потребляемая мощность, мВт, не более | 600 |
| Напряжение питания постоянного тока, В | от 9,6 до 30 |
| Средняя наработка на отказ, часов, не менее | 600000 |
| Средний срок службы, лет | 15 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 5 - Комплектность преобразователей
| Наименование | Обозначение | Количество |
| Преобразователь измерительный MINI | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | ИЦРМ-МП-078-20 | 1 экз. |
осуществляется по документу ИЦРМ-МП-078-20 «Преобразователи измерительные MINI. Методика поверки», утверждённому ООО «ИЦРМ» 06.03.2020 г.
Основные средства поверки:
- мультиметр 3458А (регистрационный номер в Федеральном информационном фонде 25900-03);
- калибратор универсальный 9100 (регистрационный номер в Федеральном информационном фонде 25985-09);
- генератор сигналов произвольной формы 33120А (регистрационный номер в Федеральном информационном фонде 26209-03).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус преобразователя, как показано на рисунках 1-11, и (или) на свидетельство о поверке.
отсутствуют.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ Р 8.585-2001 Государственная система обеспечения единства измерений (ГСИ). Термопары. Номинальные статические характеристики преобразования Техническая документация изготовителя
