Трансформаторы напряжения НТМИ-10-66У3, 78535-20

78535-20
Трансформаторы напряжения НТМИ-10-66У3 (далее по тексту - трансформаторы напряжения), изготовленные в период с 1981 по 1982 гг., предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Карточка СИ
Номер в госреестре 78535-20
Наименование СИ Трансформаторы напряжения
Обозначение типа СИ НТМИ-10-66У3
Изготовитель Трансформаторный завод, Таджикистан, г.Курган-Тюбе
Год регистрации 2020
МПИ (интервал между поверками) 4 года
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Трансформаторы напряжения НТМИ-10-66У3 (далее по тексту - трансформаторы напряжения), изготовленные в период с 1981 по 1982 гг., предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

Описание

Принцип действия трансформаторов напряжения основан на явлении электромагнитной индукции переменного тока.

Трансформаторы напряжения - трехфазные, трехобмоточные, с естественным масляным охлаждением. Магнитопровод броневого типа собран из пластин холоднокатаной электротехнической стали. Обмотки насажены на стержни магнитопроводов, которые в плане образуют правильных треугольник. Магнитопровод с обмотками смонтирован на нижней стороне крышки бака, заполненного трансформаторным маслом.

Бак трансформаторов напряжения цилиндрической формы, сварен из листовой стали. На крышке бака размещены четыре вывода обмотки высокого напряжения и шесть выводов обмоток низкого напряжения, две скобы для подъема крышки вместе с баком или без него, отверстие для заливки масла, закрытое пробкой. В нижней части бака имеется болт для заземления и закрытое пробкой отверстие для спуска и взятия пробы масла.

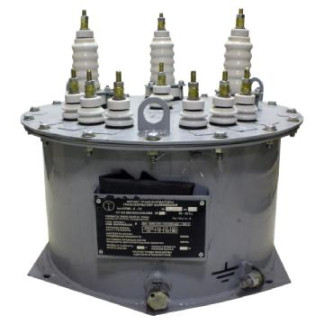

Общий вид средства измерений и схема пломбировки от несанкционированного доступа приведены на рисунке 1.

I

i

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение для заводских номеров

ПХР, 2644

Номинальное напряжение первичной обмотки и1ном, кВ

10

Номинальное напряжение вторичной обмотки и2ном, В

100

Номинальная частота Гном, Гц

50

Класс точности основной вторичной обмотки

0,5

Номинальная мощность основной вторичной обмотки, ВА

120

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

- температура окружающей среды, °С

от -45 до +40

Знак утверждения типа

наносится на титульный лист паспорта трансформатора напряжения типографским способом. Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Трансформатор напряжения

НТМИ-10-66У3

2 шт.

Паспорт

НТМИ-10-66У3

2 экз.

Поверка

осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».

Основные средства поверки:

-    трансформатор напряжения измерительный лабораторный серии НЛЛ-10 (регистрационный номер в Федеральном информационном фонде 46942-10);

-    прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);

-    магазин нагрузок МР 3025 (регистрационный номер в Федеральном информационном фонде 22808-07).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма.

Сведения о методах измерений

отсутствуют.

Нормативные документы, устанавливающие требования к трансформаторам напряжения НТМИ-10-66У3

ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки
