| Номер в госреестре | 78536-20 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | TJO 7 |
| Изготовитель | "ABB s.r.o. organizational unit EJF", Чехия |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения TJO 7 (далее по тексту - трансформаторы напряжения), изготовленные в 2006 г., предназначены для применения в электрических цепях переменного тока промышленной частоты с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.
Принцип действия трансформаторов напряжения основан на явлении электромагнитной индукции переменного тока.
Трансформаторы напряжения однофазные, индуктивные, с одним изолированным выводом первичной обмотки, другой конец первичной обмотки при эксплуатации заземлен.
Первичные и вторичные обмотки залиты эпоксидной смолой, которая обеспечивает основную изоляцию и создает «корпус» трансформатора. Трансформаторы напряжения изготовлены с двумя вторичными обмотками, смонтированными на едином сердечнике и одной дополнительной обмоткой. Выводы вторичных обмоток и дополнительной обмотки помещены в контактной коробке, закрепленной на основании, которая снабжена изоляционной пломбируемой крышкой. Трансформаторы напряжения крепятся четырьмя болтами через отверстия в металлическом основании. На основании трансформаторов напряжения имеется клемма для заземления с винтом. Заземляющий винт постоянно соединен с концом первичной обмотки, вторичных обмоток и дополнительной обмотки и заземлен при работе под нагрузкой.

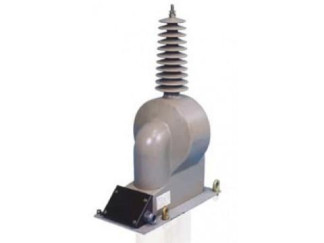

Общий вид средства измерений и схема пломбировки от несанкционированного доступа приведены на рисунке 1.
А
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение для заводских номеров | |
| 1VLT5206003611, 1VLT5206003612, 1VLT5206003613 | ||
| Номинальное напряжение первичной обмотки и1ном, кВ | 35/V3 | |
| Номинальное напряжение вторичной обмотки и2ном, В | 100/V3 | |
| Номинальная частота £юм, Гц | 50 | |
| Класс точности основной вторичной обмотки | 0,2 | |
| Номинальная мощность основной вторичной обмотки, ВА | 30 | |
| Таблица 2 - Основные технические характеристики | ||
| Наименование характеристики | Значение | |
| Условия эксплуатации: - температура окружающей среды, °С | от -40 до +40 | |
Знак утверждения типананосится на титульный лист паспорта трансформатора напряжения типографским способом. Комплектность средства измерений Таблица 3 - Комплектность средства измерений | ||
| Наименование | Обозначение | Количество |
| Трансформатор напряжения | TJO 7 | 3 шт. |
| Паспорт | TJO 7 | 3 экз. |
осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки:
- делитель высоких напряжений Н 4861/400 (регистрационный номер в Федеральном информационном фонде 34826-07);
- прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);
- магазин нагрузок МР 3025 (регистрационный номер в Федеральном информационном фонде 22808-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство
о поверке.
отсутствуют.
Нормативные документы, устанавливающие требования к трансформаторам напряжения TJO 7
ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки
| Зарегистрировано поверок | 3 |
| Поверителей | 1 |
| Актуальность данных | 20.11.2024 |
