| Номер в госреестре | 78537-20 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | НТМИ-10-66У3 |
| Изготовитель | МНПО "Электрозавод", г.Москва |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения НТМИ-10-66У3 (далее по тексту - трансформаторы напряжения), изготовленные в период с 1976 по 1985 гг., предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Принцип действия трансформаторов напряжения основан на явлении электромагнитной индукции переменного тока.
Трансформаторы напряжения - трехфазные, трехобмоточные, с естественным масляным охлаждением. Магнитопровод броневого типа собран из пластин холоднокатаной электротехнической стали. Обмотки насажены на стержни магнитопроводов, которые в плане образуют правильных треугольник. Магнитопровод с обмотками смонтирован на нижней стороне крышки бака, заполненного трансформаторным маслом.
Бак трансформаторов напряжения цилиндрической формы, сварен из листовой стали. На крышке бака размещены четыре вывода обмотки высокого напряжения и шесть выводов обмоток низкого напряжения, две скобы для подъема крышки вместе с баком или без него, отверстие для заливки масла, закрытое пробкой. В нижней части бака имеется болт для заземления и закрытое пробкой отверстие для спуска и взятия пробы масла.

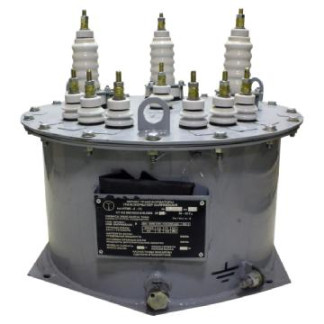

Общий вид средства измерений и схема пломбировки от несанкционированного доступа приведены на рисунке 1.
I
i
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение для заводских номеров |
| 297, 407, 521, 957, 2421, 4684, 5389, 6112, 6162 | |
| Номинальное напряжение первичной обмотки и1ном, кВ | 10 |
| Номинальное напряжение вторичной обмотки и2ном, В | 100 |
| Номинальная частота Гном, Гц | 50 |
| Класс точности основной вторичной обмотки | 0,5 |
| Номинальная мощность основной вторичной обмотки, ВА | 120 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -45 до +40 |
наносится на титульный лист паспорта трансформатора напряжения типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения | НТМИ-10-66У3 | 9 шт. |
| Паспорт | НТМИ-10-66У3 | 9 экз. |
осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки:
- трансформатор напряжения измерительный лабораторный серии НЛЛ-10 (регистрационный номер в Федеральном информационном фонде 46942-10);
- прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);
- магазин нагрузок МР 3025 (регистрационный номер в Федеральном информационном фонде 22808-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма.
отсутствуют.
Нормативные документы, устанавливающие требования к трансформаторам напряжения НТМИ-10-66У3
ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки
| Зарегистрировано поверок | 14 |
| Поверителей | 7 |
| Актуальность данных | 20.11.2024 |
