Кислородомеры SOLER, 78541-20

Кислородомеры «SOLER» (далее - кислородомеры) предназначены для непрерывного дистанционного измерения объемной доли кислорода в газовых смесях и передачи данных на регистрирующие приборы в виде токового сигнала и на персональный компьютер (ПК) по каналу RS-485.
Карточка СИ
Номер в госреестре 78541-20
Наименование СИ Кислородомеры
Обозначение типа СИ SOLER
Изготовитель ТОО "Проманалит", Казахстан, г.Павлодар
Год регистрации 2020
Срок свидетельства 26.06.2024
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Кислородомеры «SOLER» (далее - кислородомеры) предназначены для непрерывного дистанционного измерения объемной доли кислорода в газовых смесях и передачи данных на регистрирующие приборы в виде токового сигнала и на персональный компьютер (ПК) по каналу RS-485.

Описание

Принцип действия кислородомеров основан на изменении ЭДС чувствительного элемента (твердоэлектролитного датчика), возникающей вследствие различных парциальных давлений кислорода в сравнительной и анализируемых газовых смесях.

ЗависимостьЭДСдатчикаотразностипарциальныхдавленийописываетсяуравнениемНернс

та

RT (Р0 ^

E _    in    атм

~ 4F Р0 I’

V 2 изм J

где E - ЭДС датчика, В;

R - универсальная газовая постоянная, Дж/(моль-К);

T - абсолютная температура, К;

F - постоянная Фарадея, Кл-моль-1;

Р02 атм и Р02 _ парциальные давления кислорода в атмосфере и анализируемой среде соответственно, Па.

Кислородомеры представляют собой автоматические стационарные приборы непрерывного действия.

Конструктивно кислородомеры состоят из измерительной камеры со встроенным датчиком кислорода, соединенной с пробоотборным зондом, и измерительного блока, в котором размещается измерительный модуль.

По устойчивости к воздействию климатических факторов кислородомеры соответствуют исполнению УХЛ категории 4.2 по ГОСТ 15150-69.

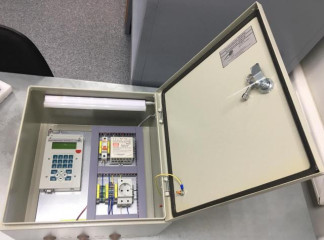

Общий вид кислородомеров приведен на рисунке 1.Пломбировка корпуса кислородомеров от несанкционированного доступа не предусмотрена.

б) Лицевая панель измерительного модуля

Рисунок 1 - Общий вид кислородомеров «SOLER»

Программное обеспечение

Кислородомеры«SOLER»функционируют под управлением встроенного программного обеспечения (далее ПО), разработанного изготовителем для решения задач измерения объемной доли кислорода в газовых смесях и передачи данных на регистрирующие приборы в виде токового сигнала и на персональный компьютер (ПК) по каналу RS-485.

Встроенное ПО кислородомеров выполняет следующие функции:

-    прием и обработку сигналов от первичного измерительного преобразователя;

-    формирование выходных сигналов;

-    диагностика состояния аппаратной части.

Встроенное ПО кислородомеров реализует следующие расчетные алгоритмы:

-    вычисление значений объемной доли кислорода на основании данных от первичного преобразователя;

-    вычисление значений выходных сигналов;

-    диагностика состояния аппаратной части.

ПО кислородомеров идентифицируется при включении посредством вывода на дисплей номера версии и идентификации ПО.

Влияние программного обеспечения сигнализаторов учтено при нормировании метрологических характеристик.

Уровень защиты - «высокий» по Р 50.2.077—2014 (конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию).

Идентификационные данные встроенного ПО приведены в таблице 1.

Таблица 1- Идентификационные данные встроенного программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Кислородомер «SOLER

Номер версии (идентификационный номер) ПО

ver. 1.0

Цифровой идентификатор ПО

76EF91D8

Примечание - номер версии ПО должен быть не ниже указанного в таблице. Значение контрольной суммы, приведенное в таблице, относится только к файлу прошивки обозначенной в таблице версии.

Таблица 2- Метрологические характеристики кислородомеров

Наименование характеристики

Значение

Диапазон измерений объемной доли кислорода, %

от 0 до 21

Пределы допускаемой основной погрешности:

-    абсолютной, в диапазоне измерений объемной доли кислорода от 0 до 5 %, объемная доля, %

-    относительной, в диапазоне измерений объемной доли кислорода от 5 до 21 %, %

±0,2

±5

Пределы допускаемой вариации выходного сигнала кислоро-домера, в долях от пределов допускаемой основной погрешности

0,5

Пределы допускаемой дополнительной погрешности за счет изменения температуры окружающей среды от условий определения основной погрешности на каждые 10 °С, не более

±0,5

Предел допускаемого времени установления показаний Т0,9, с, не более

10

Время прогрева, мин, не более

40

Нормальные условия измерений:

0/-ч

-    диапазон температуры окружающей среды, C:

-    диапазон относительной влажности окружающей среды при температуре +25 0C, %

-    диапазон атмосферного давления, кПа

от +15 до +25

от 30 до 80 от 84,0 до 106,7

Таблица 3- Основные технические характеристики кислородоме

ров

Наименование характеристики

Значение

Выходной сигнал при сопротивлении нагрузки (0-2,5) кОм, мА

от 4 до 20

Напряжение питания от сети переменного тока частотой (50±1) Гц, В

от 187 до 242

Потребляемая электрическая мощность, В • А, не более

60

Габаритные размеры блока измерительного (ДХШ*В), мм, не более

390x300x210

Размеры измерительной камеры со встроенным датчиком кислорода (диаметрхдлина), мм, не более

36x40

Длина погружаемой части пробоотборного зонда, мм, не более

2000

Масса блока измерительного, кг, не более

5,5

Масса измерительной камеры со встроенным датчиком кислорода, кг, не более

6,0

Допустимая производственная вибрация:

-    с частотой, Гц, не более

-    амплитудой, мм, не более

25

0,1

Условия эксплуатации:

-    диапазон температуры окружающей среды, °С

-    относительная влажность, %

-    диапазон атмосферного давления, кПа

от +5 до +45 не более 80 от 84,0 до 106,7

Условия транспортирования и хранения:

-    диапазон температуры окружающей среды, °С

-    относительная влажность (без конденсации влаги), %

от -20 до +50 до 80

Наименование характеристики

Значение

Параметры анализируемого газового потока:

- диапазон температуры, °С

от 0 до 800

- запыленность, г/м3, не более

30

- относительная влажность, %

от 0 до 100

- скорость потока анализируемой среды в газоходе, м/с

от 2 до 15

Средняя наработка на отказ, ч, не менее

4000

Средний срок службы, лет, не менее

5

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений

Таблица 4 - Комплект поставки сигнализатора

Обозначение

Наименование

Количество, шт.

ПА.00101.011.01

Датчик кислорода

1

ПА.00101.011.02

Пробоотборный зонд

1

ПА.00101.011.03

Блок измерительный

1

ПА.00101.011.04

Кабель соединительный: датчик-блок измерительный

1

ПА.00101.011.РЭ

Кислородомер«SOLER». Руководство по эксплуатации

1

ПА.00101.011.ПС

Кислородомер«SOLER». Паспорт

1

ПА.00101.011МП

Кислородомер«SOLER». Методика поверки

1

Поверка

осуществляется по документу KZ 05.01.00109-2019«Кислородомеры «SOLER», производства ТОО «Проманалит», Казахстан. Методика поверки», утвержденному РГП «КазИнМетр» 16.06.2019 г.

Основные средства поверки: стандартные образцы состава газовых смесей 1-го разряда кислорода в азоте (ГСО 10748-2016, 10597-2016).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых кислродомеров с требуемой точностью.

Знак поверки наносится лицевую панель измерительного модуля так, как показано на рисунке 1.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы, устанавливающие требования к кислородомерам «SOLER»

Приказ Федерального агентства по техническому регулированию и метрологии от 14 декабря 2018 № 2664 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ПА.00101.011 ТУ Кислородомеры «SOLER». Технические условия
