Источники питания постоянного тока линейные NGP800 модификации NGP802, NGP804, NGP814, NGP822, NGP824 (далее - источники) предназначены для воспроизведения напряжения и силы постоянного тока.
Источники питания постоянного тока линейные NGP800 модификации NGP802, NGP804, NGP814, NGP822, NGP824 (далее - источники) предназначены для воспроизведения напряжения и силы постоянного тока.
| Номер в госреестре | 78545-20 |
| Наименование СИ | Источники питания постоянного тока |
| Обозначение типа СИ | линейные NGP802, NGP804, NGP814, NGP822, NGP824 |
| Изготовитель | "Rohde & Schwarz Technologies Malaysia Sdn Bhd", Малайзия |
| Год регистрации | 2020 |
| Срок свидетельства | 29.06.2025 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Источники питания постоянного тока линейные NGP800 модификации NGP802, NGP804, NGP814, NGP822, NGP824 (далее - источники) предназначены для воспроизведения напряжения и силы постоянного тока.
Принцип действия источников основан на понижении напряжения сети с помощью трансформатора, с последующим выравниванием диодным мостом и подачей через стабилизатор и фильтр на выходные гнезда и на схемы измерения и автоматического регулирования. Управление и контроль над режимами работы источников осуществляет встроенный микроконтроллер. Установка выходных параметров и управление режимами работы осуществляется с помощью функциональных клавиш и/или поворотного переключателя, расположенных на лицевой панели, а также с помощью сенсорного дисплея.
Источники выполнены в виде моноблока со съемным сетевым шнуром питания.
Источники оснащены цифровыми измерителями напряжения и силы тока, которые позволяют контролировать одновременно оба параметра. Источники обеспечивают защиту от перегрузок, короткого замыкания на выходе и перегрева для каждого отдельного канала.
Серия источников NGP800 состоит из 5 модификаций: NGP802, NGP804, NGP814, NGP822, NGP824. Модификации отличаются количеством выходных каналов и выходной мощностью.
На передней панели источников расположены: кнопка включения питания, цветной жидкокристаллический сенсорный дисплей, функциональные клавиши, поворотный регулятор, USB разъем, разъемы выходных каналов с компенсацией падения напряжения при подключении удаленной нагрузки (точка обратной связи), клемма заземления корпуса.
На задней панели источников расположены: разъем питания от сети переменного тока, клеммы, дублирующие выходные каналы на передней панели, и клеммы точки обратной связи, интерфейсы дистанционного управления: USB, LAN, разъем цифрового ввода/вывода и аналоговый разъем. В источниках предусмотрена установка опций: интерфейса GPIB, а также активация программным способом Wi-Fi-модуля (для беспроводного подключения к локальной сети) и интерфейсов цифрового и аналогового управления.

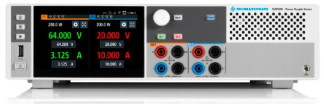

Общий вид источников и место нанесения знака утверждения типа приведены на рисунках 1 и 2. На рисунке 3 приведен вид задней панели источников с увеличенным изображением этикетки с наименованием модификации. Схема пломбировки от несанкционированного доступа приведена на рисунке 4. Пломбировка осуществляется в виде наклейки на стык панелей снизу корпуса источников.
источников встроено в защищенную от записи память микроконтроллера, что исключает возможность непреднамеренного и преднамеренного вмешательства в настройки, влияющие на достоверность результатов измерений.
Метрологические характеристики источников нормированы с учетом влияния программного обеспечения.
Уровень защиты ПО «низкий» от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
FW NGP |
|
Номер версии (идентификационный номер ПО) |
не ниже 01.001 |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Число выходных каналов |
|
|
NGP802, NGP822 |
2 |
|
NGP804, NGP814, NGP824 |
4 |
|
Диапазон воспроизведения напряжения постоянного тока на канале, В |
|
|
NGP802, NGP804 |
от 0 до 32 |
|
NGP814 (для каналов 1 и 2) |
от 0 до 32 |
|
NGP814 (для каналов 3 и 4) |
от 0 до 64 |
|
NGP822, NGP824 |
от 0 до 64 |
|
Пределы допускаемой основной1-* абсолютной погрешности установки |
|
|
и измерения по встроенному индикатору выходного напряжения |
|
|
постоянного тока, В |
|
|
NGP802, NGP804 |
±(0,0005 иВЫХ+0,005) |
|
NGP814 (для каналов 1 и 2) |
±(0,0005 иВЫХ+0,005) |
|
NGP814 (для каналов 3 и 4) |
±(0,0005-Цвых+0,01) |
|
NGP822, NGP824 |
±(0,0005-Ивых+0,01) |
|
Наименование характеристики |
Значение |
|
Нестабильность выходного напряжения при изменении силы тока в нагрузке от 10 до 90 %, В NGP802, NGP804 NGP814 (для каналов 1 и 2) NGP814 (для каналов 3 и 4) NGP822, NGP824 |
±(0,0001-иВЫХ+0,005) ±(0,0001-иВЫХ+0,005) ±(0,0001-иВЫХ+0,01) ±(0,0001-иВЫХ+0,01) |
|
Уровень пульсаций выходного напряжения, мВСКЗ, не более (в полосе частот от 5 Гц до 5 МГц, без нагрузки) |
3 |
|
Верхний предел воспроизведения силы постоянного тока, А NGP802, NGP804 NGP814 (для каналов 1 и 2) NGP814 (для каналов 3 и 4) NGP822, NGP824 |
20 20 10 10 |
|
Пределы допускаемой основной1-* абсолютной погрешности установки и измерения по встроенному индикатору силы постоянного тока на выходе, А NGP802, NGP804 NGP814 (для каналов 1 и 2) NGP814 (для каналов 3 и 4) NGP822, NGP824 |
±(0,001Твык+0,02) ±(0,001Твык+0,02) ±(0,001Твы1х+0,01) ±(0,001Твык+0,01) |
|
Нестабильность силы постоянного тока на выходе при изменении напряжения на нагрузке от 10 до 90 %, А |
±(0,0001Твык+0,005) |
|
Пределы допускаемой дополнительной температурной2) абсолютной погрешности установки и измерения по встроенному индикатору выходного напряжения постоянного тока, В/°С NGP802, NGP804 NGP814 (для каналов 1 и 2) NGP814 (для каналов 3 и 4) NGP822, NGP824 |
±(0,000075-иВык+0,00075) ±(0,000075-иВык+0,00075) ±(0,000075-иВык+0,0015) ±(0,000075-иВык+0,0015) |
|
Пределы допускаемой дополнительной температурной2) абсолютной погрешности установки и измерения по встроенному индикатору силы постоянного тока на выходе, А/°С NGP802, NGP804 NGP814 (для каналов 1 и 2) NGP814 (для каналов 3 и 4) NGP822, NGP824 |
±(0,00015Твык+0,003) ±(0,00015Твык+0,003) ±(0,00015-1вых+0,0015) ±(0,00015-1вых+0,0015) |
|
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более |
от +20 до +30 80 |
|
Примечания 1) При нормальных условиях измерения; 2) В рабочих условиях применения при отклонении от диапазона температур при нормальных условиях измерения; иВЫХ - значение напряжения на выходе источника по встроенному индикатору, В; 1вых - значение силы тока на выходе источника по встроенному индикатору, А; СКЗ - среднее квадратическое значение. |
|
|
Наименование характеристики |
Значение |
|
Максимальная выходная мощность на канал, Вт |
200 |
|
Суммарная выходная мощность по всем каналам, Вт NGP802, NGP822 NGP804, NGP814, NGP824 |
400 800 |
|
Напряжение питания от сети переменного тока частотой 50 или 60 Гц, В |
от 100 до 250 |
|
Потребляемая мощность, Вт, не более NGP802, NGP822 NGP804, NGP814, NGP824 |
650 1125 |
|
Габаритные размеры (ширинахвысотахглубина), мм |
362x100x451 |
|
Масса, кг NGP802, NGP822 NGP804, NGP814, NGP824 |
7,5 8 |
|
Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха (без конденсации), %, не более |
от +5 до +40 90 |
наносится на переднюю панель источников методом наклейки и на титульный лист руководства по эксплуатации типографским способом
Таблица 4 - Комплектность источников
|
Наименование |
Обозначение |
Количество |
|
Источник |
1 шт. |
|
|
Кабель питания |
1 шт. |
|
|
Руководство по эксплуатации |
1 экз. |
|
|
Методика поверки |
ПР-04-2020МП |
1 экз. |
|
Опция цифровой синхронизации вход/выход |
NGP-K103 |
по заказу |
|
Опция аналогово входа |
NGP-K107 |
по заказу |
|
Опция - интерфейс GPIB |
NG-B105 |
по заказу |
|
Опция - Wi-Fi-модуль |
NGP-K102 |
по заказу |
осуществляется по документу ПР-04-2020МП «ГСИ. Источники питания постоянного тока линейные NGP800 модификации NGP802, NGP804, NGP814, NGP822, NGP824. Методика поверки», утвержденному АО «ПриСТ» 28 февраля 2020 г.
Основные средства поверки:
- мультиметр цифровой 2002 (регистрационный номер в Федеральном информационном фонде (регистрационный номер) 25787-08, 2 разряд по ГОСТ 8.648-2015);
- шунт токовый PCS-71000 (регистрационный номер 61767-15, 2 разряд по поверочной схеме, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091);
- нагрузка электронная АКИП-1343 (регистрационный номер 57756-14);
- микровольтметр В3-57 (регистрационный номер 7657-80).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 8.027-2001. ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
Государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 Техническая документация изготовителя
