| Номер в госреестре | 78549-20 |
| Наименование СИ | Комплекс программно-технический АСУ ТП и УО Топливозаправочного комплекса АО "АЭРО-Шереметьево" |
| Изготовитель | АО "ПРИЗ", г.Москва |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекс программно-технический АСУ ТП и УО Топливозаправочного комплекса АО «АЭРО-Шереметьево» (далее по тексту - ПТК АСУ ТП или комплекс) предназначен для измерений сигналов силы постоянного электрического тока, электрического сопротивления, частоты периодических сигналов с выходов первичных измерительных преобразователей, преобразования их в значения технологических параметров и цифро-аналогового преобразования сигналов силы постоянного электрического тока для управления техническими средствами и оборудованием Топливозаправочного комплекса АО «АЭРО-Шереметьево».
Принцип действия комплекса основан на преобразовании сигналов силы постоянного электрического тока, электрического сопротивления, частоты периодических сигналов в цифровой код при помощи аналого-цифрового преобразователя (АЦП) и на преобразовании цифрового кода в воспроизводимые сигналы силы постоянного электрического тока при помощи цифро-аналогового преобразователя (ЦАП).
ПТС АУС ТП состоит из:
- шкафов управления, включающих в себя преобразователи измерительные KFD2-STC4-Ex2 и KFD2-SCD2-Ex1.LK, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 65857-16, преобразователи измерительные KFD2-UT2-Ex1, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 22149-14; контроллеры Modicon M580 и модули аналоговые серии BMX, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 67370-17. Общий вид контроллера Modicon M580 приведен на рисунке 1.
- АРМ оператора, контроллерное и серверное оборудование.
ПТК АСУ ТП обеспечивает автоматическое выполнение следующих оперативных информационных функций:
- автоматизированный сбор и первичная обработка технологической информации, определение значений параметров по измеренным сигналам;
- предупредительная и предаварийная сигнализации при выходе технологических показателей за установленные границы и при обнаружении неисправностей в работе оборудования распределенной системы управления (РСУ);
- автоматическая обработка информации, вычисление усредненных, интегральных и удельных показателей;
- управление технологическими режимами в реальном масштабе времени, предотвращение аварийных ситуаций;
- учет наработки оборудования;
- представление технологической и системной информации;
- накопление, контроль и хранение поступающей информации;
- автоматическое составление отчетов по заданной форме на основе собранной информации и вывод их на печать;
- получение данных и контроль срабатывания подсистемы противоаварийной автоматической защиты (ПАЗ), а также контроль ее работоспособности;
- автоматизированная передача данных в общезаводскую сеть и защита собственных баз данных и программного обеспечения от несанкционированного доступа;
- самодиагностика, выдача сообщений по отказам и предотвращение их последствий;
- обмен информацией между подсистемой ПАЗ и РСУ;
- защита собственных баз данных и программного обеспечения от несанкционированного доступа;
- защита собственных баз данных и программного обеспечения от разрушения при аварийных ситуациях;
- самодиагностика технических средств ПАЗ;
- обнаружение газовой опасности (СОГО);
- контроль работоспособности и диагностику технических средств ПТК АСУ ТП.

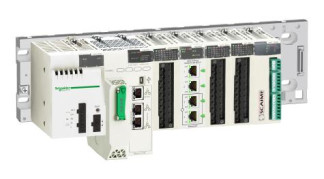

Рисунок 1 - Общий вид контроллера Modicon M580
Пломбирование комплекса не предусмотрено.
Программное обеспечение (ПО) установлено на АРМ операторов. Идентификационные данные приведены в таблице 1.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Vijeo Citect |
| Номер версии (идентификационный номер) ПО | 1.0 |
Таблица 2 - Метрологические характеристики ПТК АСУ ТП
| Ко- личе- ство ИК | Диапазоны преобразований аналоговых сигналов/ разрядность цифровых сигналов | Структура ИК | Погрешность ИК в нормальных условиях | Погрешность ИК в рабочих условиях | ||
| Преобразователи измерительные | Модули аналоговые серий BMX | |||||
| на входе | на выходе | |||||
| 77 | от 4 до 20 мА | 16 бит | - | BMXAMI0800 | у= ±0,4 % | Y= ±0,7 % |
| 61 | от 4 до 20 мА | 16 бит | KFD2-STC4-Ex2 | BMXAMI0800 | Y= ±0,5 % | Y= ±0,8 % |
| 10 | для Pt100 от - 40 до +120 °С | 16 бит | KFD2-UT2-Ex1 | BMXAMI0800 | А= ±1,5 °С | А= ±2 °С |
| 11 | 16 бит | от 4 до 20 мА | - | BMXAM00410 | Y= ±0,1 % | Y= ±0,2 % |
| 1 | 16 бит | от 4 до 20 мА | KFD2-SCD2- Ex1.LK | BMXAM00410 | Y= ±0,2 % | Y= ±0,3 % |
| 11 | от 0 до 4999 Гц | 32 бит | - | BMXEHC0800 | А= ±1 Гц | А= ±1 Гц |
| от 5000 до 59999 Гц | 5= ±0,05 % | 5= ±0,05 % | ||||
| Примечания Y - пределы допускаемой приведенной погрешности (приведенной к диапазону); А - пределы допускаемой абсолютной погрешности; 5 - пределы допускаемой относительной погрешности. | ||||||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды в нормальных условиях, °С - температура окружающей среды в рабочих условиях, °С - относительная влажность, % - атмосферное давление, кПа | от +23 до +27 от +5 до +30 от 5 до 95 без конденсата от 84,0 до 106,7 |
наносится типографским способом на титульные листы эксплуатационной документации. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Комплекс программно-технический АСУ ТП и УО Топливозаправочного комплекса АО «АЭРО-Шереметьево» | ПГМВ.401250.126 | 1 шт. |
| Инструкция по эксплуатации | ПГМВ.401250.126-ИЭ.01.1 | 1 шт. |
| Паспорт | ПГМВ.401250.126-ПС | 1 шт. |
| Методика поверки | ПГМВ.401250.126-МП | 1 шт. |
осуществляется по документу ПГМВ.401250.126-МП «Комплекс программно-технический АСУ ТП и УО Топливозаправочного комплекса АО «АЭРО-Шереметьево». Методика поверки», утвержденному ФГУП «ВНИИМС» 12.12.2019 г.
Основные средства поверки:
- калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 52489-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик с требуемой точностью.
Знак поверки в виде оттиска клейма и (или) наклейки наносится на свидетельство о поверке.
приведены в эксплуатационном документе
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ПГМВ.401250.126 Проектная документация
