| Номер в госреестре | 78567-20 |
| Наименование СИ | Система измерений количества и показателей качества нефти № 287 приемо-сдаточный пункт в районе НПС "Калиновый ключ" с подводящим нефтепроводом и узлом подключения к магистральному нефтепроводу "Альметьевск-Куйбышев-1" |
| Изготовитель | ООО "ИПФ "Вектор", г. Тюмень |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система измерений количества и показателей качества нефти № 287 приемо-сдаточный пункт в районе НПС «Калиновый ключ» с подводящим нефтепроводом и узлом подключения к магистральному нефтепроводу «Альметьевск-Куйбышев-1» (далее - СИКН) предназначена для измерения массового расхода (массы) нефти.
Принцип действия СИКН основан на прямом методе динамических измерений с помощью преобразователей массового расхода жидкости. Выходные сигналы преобразователей расхода, давления, температуры, плотности, объемной доли воды в нефти по линиям связи поступают в систему обработки информации, которая принимает информацию и производит вычисление массы и показателей качества нефти по реализованному в ней алгоритму.
Конструктивно СИКН представляет собой единичный экземпляр измерительной системы, спроектированной и смонтированной для конкретного объекта из компонентов серийного производства. В состав СИКН входит:
1) Блок измерительных линий (БИЛ), состоящий из двух измерительных линий (одной рабочей и одной резервной).
2) Блок измерений показателей качества нефти (БИК), предназначенный для измерения показателей качества нефти.
3) Система сбора и обработки информации (СОИ), предназначенная для сбора и обработки информации, поступающей от измерительных преобразователей, а также для вычислений, индикации и регистрации результатов измерений.
4) Блок трубопоршневой поверочной установки (ТПУ), предназначенный для проведения поверки и контроля метрологических характеристик преобразователей массового расхода
Таблица 1 - Состав СИКН
| Наименование и тип средства измерений | Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
| 1 | 2 |
| Блок измерительных линий | |
| Счетчик-расходомер массовый Млсго Motion мод. CMF 350 | 45115-16 |
| Термопреобразователи сопротивления 90.2820 мод. 902820/10 | 60922-15 |
| Датчик давления Метран-150 мод. 150TG | 32854-13 |
| Блок измерений показателей качества нефти | |
| Влагомер нефти поточный УДВН-1пм | 14557-15 |
| Преобразователь плотности и расхода CDM мод. CDM100P | 63515-16 |
| Преобразователь плотности и вязкости FVM | 62129-15 |
| Термопреобразователи сопротивления 90.2820 мод. 902820/10 | 60922-15 |
| Датчик давления Метран-150 мод. 150TG | 32854-13 |
| 1 | 2 |
| Система сбора и обработки информации | |
| Комплекс измерительно-вычислительный «Вектор-02» | 62761-15 |
| Блок трубопоршневой поверочной установки | |
| Установка трубопоршневая ТПУ «Сапфир НГИ-300» | 67692-17 |
| Термопреобразователи сопротивления 90.2820 мод. 902820/10 | 60922-15 |
| Датчик давления Метран-150 мод. 150TG | 32854-13 |
СИКН обеспечивает выполнение следующих функций:
- автоматическое измерение массы «брутто» нефти;
- автоматизированное вычисление массы «нетто» нефти и массовой доли воды;
- автоматическое измерение технологических параметров (температуры и давления);
- автоматическое измерение показателей качества нефти (плотности и объемной доли воды в нефти);
- отображение (индикацию), регистрацию и архивирование результатов измерений;
- поверку преобразователей массового расхода на месте эксплуатации без прекращения учётных операций;
- контроль метрологических характеристик преобразователей массового расхода, преобразователя плотности и поточного влагомера на месте эксплуатации без прекращения ТКО;
- отбор объединённой пробы нефти по ГОСТ 2517-2012;
- получения 2- часовых, сменных, суточных и месячных отчётов, актов приёма-сдачи нефти, паспортов качества и журналов регистрации показаний средств измерений с выводом данных на дисплей и на печатающее устройство;
- дистанционное управление запорной арматурой;
- контроль герметичности запорной арматуры, влияющей на результат измерений по
СИКН.

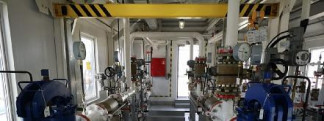

Общий вид СИКН представлен на рисунке 1.
Пломбирование средств измерений, находящихся в составе системы измерений количества и показателей качества нефти № 287 приемо-сдаточный пункт в районе НПС «Калиновый ключ» с подводящим нефтепроводом и узлом подключения к магистральному нефтепроводу «Альметьевск-Куйбышев-1» осуществляется согласно МИ 3002-2006.
СИКН имеет программное обеспечение (далее - ПО), представленное встроенным прикладным ПО комплекса измерительно-вычислительного Вектор-02 и ПО АРМ оператора «Вектор». Идентификационные данные программного обеспечения приведены в таблице 1. Идентификационные данные программного обеспечения приведены в таблице 1 Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | ИВК «Вектор-02» | АРМ оператора «Вектор» | |
| Идентификационное наименование ПО | icc mt | Calc.dll | Module2.bas |
| Номер версии (идентификационный номер) ПО | 6.4.2 | 1.2 | 1.1 |
| Цифровой идентификатор ПО | 3555877189 | E40D584A | 66F2A061 |
| Алгоритм вычисления цифрового идентификатора | CRC32 | ||
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон массового расхода, т/ч | от 50 до 150 |
| Пределы допускаемой относительной погрешности: - массы брутто нефти, % - массы нетто нефти, % | ±0,25 ±0,35 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Количество измерительных линий | 2 (1 рабочая, 1 резервная) |
| Измеряемая среда | нефть по ГОСТ Р 51858-2002 |
| Характеристики измеряемой среды: - температура, °С - давление, МПа - плотность при температуре +20 °С, кг/м - массовая доля воды в нефти, %, не более - массовая доля механических примесей, %, не более - массовая концентрация хлористых солей, мг/дм3, не более - давление насыщенных паров, кПа, не более - содержание свободного газа | от +20 до +30 от 0,3 до 6,3 от 895 до 912 0,5 0,05 100 66,7 не допускается |
| Режим работы | непрерывный |
| Режим работы ТПУ | периодический |
| Температура окружающего воздуха, °С: - для первичных измерительных преобразователей - для ИВК и АРМ оператора | от +20 до +35 от +20 до +30 |
наносится на титульный лист инструкции по эксплуатации СИКН типографским способом.
Комплектность СИКН представлена в таблице 4.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Система измерений количества и показателей качества нефти (СИКН) № 287 приемо-сдаточный пункт в районе НПС «Калиновый ключ» с подводящим нефтепроводом и узлом подключения к магистральному нефтепроводу «Альметьевск-Куйбышев-1» | 1 экз. | |
| Инструкция по эксплуатации системы измерений количества и показателей качества нефти № 287 ПСП «Калиновый Ключ» АО «Самараинвестнефть» | 1 экз. | |
| ГСИ. Система измерений количества и показателей качества нефти № 287 приемо-сдаточный пункт в районе НПС «Калиновый ключ» с подводящим нефтепроводом и узлом подключения к магистральному нефтепроводу «Альметьевск-Куйбышев-1». Методика поверки | 1 экз. |
осуществляется по документу МП 78567-20 «ГСИ. Система измерений количества и показателей качества нефти № 287 приемо-сдаточный пункт в районе НПС «Калиновый ключ» с подводящим нефтепроводом и узлом подключения к магистральному нефтепроводу «Альметьевск-Куйбышев-1». Методика поверки», утвержденному ФБУ «Тюменский ЦСМ» 21.10.2019 г.
Основные средства поверки:
- Рабочий эталон 1-ого или 2-ого разряда в соответствии с частью 2 государственной поверочной схемы, утвержденной Приказом Росстандарта от 07.02.2018 г. №256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости», обеспечивающий определение метрологических характеристик счетчиков-расходомеров массовых в составе СИКН в требуемых диапазонах расхода;
- средства поверки в соответствии с документами на поверку средств измерений, входящих в состав СИКН.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке системы измерений количества и показателей качества нефти (СИКН) № 287 приемо-сдаточный пункт в районе НПС «Калиновый ключ» с подводящим нефтепроводом и узлом подключения к магистральному нефтепроводу «Альметьевск-Куйбышев-1».
«Масса нефти. Методика измерений системой измерений количества и показателей качества нефти (СИКН) «Приемо-сдаточный пункт в районе НПС «Калиновый ключ» с подводящим нефтепроводом и узлом подключения к магистральному нефтепроводу «Альметьевск-Куйбышев-1», номер в Федеральном информационном фонде по обеспечению единства измерений ФР.1.29.2016.25391.
Нормативные документы, устанавливающие требования к системе измерений количества и показателей качества нефти № 287 приемо-сдаточный пункт в районе НПС «Калиновый ключ» с подводящим нефтепроводом и узлом подключения к магистральному нефтепроводу «Альметьевск-Куйбышев-1»
Приказ Минэнерго России от 15.03.2016 г. № 179 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений, выполняемых при учете используемых энергетических ресурсов, и обязательных метрологических требований к ним, в том числе показателей точности измерений»
Приказ Росстандарта от 07.02.2018 № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
| Зарегистрировано поверок | 8 |
| Поверителей | 1 |
| Актуальность данных | 20.11.2024 |
