| Номер в госреестре | 78570-20 |
| Наименование СИ | Резервуары вертикальные стальные |
| Обозначение типа СИ | РВС-200 |
| Изготовитель | АО "Тамбовский завод "Комсомолец" им.Н.С.Артемова", г.Тамбов |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары вертикальные стальные РВС-200 предназначены для измерения объема в зависимости от уровня наполнения, а также приема, хранения и отпуска нефти и нефтепродуктов.
Резервуары представляют собой стальные вертикальные конструкции цилиндрической формы с днищем и крышей. Цилиндрическая стенка резервуаров включает в себя четыре цельносварных поясов полистовой сборки.
Заполнение и опорожнение резервуаров нефтепродуктом осуществляется через приемораздаточные патрубки, расположенные в нижней части резервуара.
По конструктивным особенностям резервуары вертикальные стальные делятся на:
- резервуары со стационарной крышей без понтона;
- резервуары со стационарной крышей с понтоном.
Резервуары вертикальные стальные расположены на нефтебазе филиала УМТСиК ООО «Газпром трансгаз Саратов», Саратовская обл., Татищевский район, Идолское муниципальное образование, 3,5км. западнее с. Сторожевка.

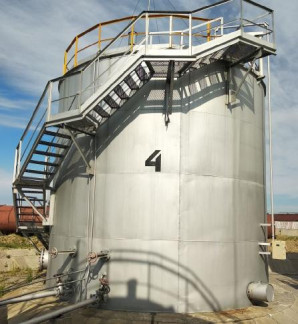

Общий вид резервуаров представлен на рисунке 1.
Пломбирование резервуаров вертикальных стальных РВС-200 не предусмотрено.
отсутствует.
Таблица 1- Метрологические и технические характеристики
| Наименование характеристики | Значение |
| РВС-200 | |
| Номинальная вместимость, м3 | 200 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара (геометрический метод), % | ±0,2 |
| Условия эксплуатации: - температура окружающей среды, °С - атмосферное давление, кПа | от - 50 до + 50 от 84,0 до 106,7 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 2 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар вертикальный стальной | РВС-200 №1, №2, №3, №4, №5, №6, №7, №8 | 8 шт. |
| Паспорт | - | 8 экз. |
| Градуировочная таблица | - | 8 экз. |
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая 2-го класса точности Р20Н2Г, с верхним пределом измерений 20 м, регистрационный № 55464-13;
- рулетка измерительная металлическая 2-го класса точности Р50У2К, предел измерений 50 м, регистрационный № 55464-13;
- толщиномер ультразвуковой ТУЗ-2, диапазон измерений от 0,6 до 30 мм, погрешность ± 0,1 мм, регистрационный № 24011-08;
- нивелир оптико-механический с компенсатором VEGA L30, регистрационный № 50514-12;
- рейка нивелирная телескопическая VEGA TS4M, регистрационный № 51835-12;
- штангенциркуль 2-го класса точности ТТТЦ-ТТ, регистрационный № 22088-07;
- анемометр цифровой переносной АП1М, регистрационный № 24079-08
- прибор комбинированный Testo 622, регистрационный № 53505-13.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в градуировочной таблице резервуара в месте подписи поверителя.
МИ «Масса и объем нефтепродуктов. Методика (метод) измерений количества нефтепродуктов на нефтебазе и автозаправочных станциях». ООО «Г азпром трансгаз Саратов», СТО ГТС 5.17-2016. Регистрационный № ФР.1.29.2016.2437.
ГОСТ 31385-2008 Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия
Приказ № 256 от 07.02.2018 г. «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
