Резервуар стальной вертикальный цилиндрический теплоизолированный с защитной стенкой РВСтзс-40000, 78581-20

Назначение

Резервуар стальной вертикальный цилиндрический теплоизолированный с защитной стенкой РВСтзс-40000 (далее - резервуар) предназначен для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.

Описание

Принцип действия резервуара стального вертикального цилиндрического теплоизолированного с защитной стенкой РВСтзс-40000 основан на измерении объема нефти и нефтепродуктов в зависимости от уровня его наполнения.

Резервуар представляет собой стальную конструкцию, включающую в себя основной резервуар, состоящий из цилиндрической стенки с теплоизоляцией, днища, крыши, и наружную защитную стенку. Цилиндрическая стенка основного резервуара включает в себя одиннадцать цельносварных поясов полистовой сборки. Цилиндрическая стенка защитного резервуара включает в себя девять цельносварных поясов полистовой сборки. Днище двойное. Основное днище - полистовая сборка, защитное днище - полистовая сборка. Характеристика фундамента резервуара: свайное основание, свайное поле, ростверк, гидрофобный слой. Резервуар снабжен люками-лазами. Резервуар оснащен необходимыми техническими устройствами для проведения операций по приему, хранению и отпуску нефтепродуктов: приемо-раздаточными патрубками, запорной арматурой, клапанами дыхательными совмещенными и клапанами аварийными; устройством для отбора проб; прибором для замера уровня; противопожарным оборудованием. Резервуар оснащен молниезащитой, защитой от статического электричества и вторичных проявлений молний. Установка резервуара - наземная.

Резервуар стальной вертикальный цилиндрический теплоизолированный с защитной стенкой РВСтзс-40000 с заводским номером 4901/18244 расположен по адресу: 198096, г. Санкт-Петербург, Элеваторная площадка (Угольная гавань), д. 32, площадка комплекса по хранению и перевалке нефти и нефтепродуктов АО «ПНТ».

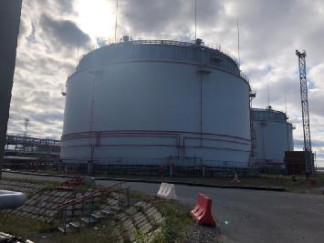

Общий вид резервуара РВСтзс-40000 представлен на рисунке 1.

Пломбирование резервуара стального вертикального цилиндрического теплоизолированного с защитной стенкой РВСтзс-40000 не предусмотрено.

Технические характеристики

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист паспорта резервуара методом печати. Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Поверка

осуществляется по документу МП 001/10-2019 «Инструкция. ГСИ. Резервуар стальной вертикальный цилиндрический теплоизолированный с защитной стенкой РВСтзс - 40000. Методика поверки», утвержденному АО «Метролог» 20 сентября 2019 года.

Основные средства поверки:

-    рулетка измерительная металлическая с грузом Р30У2Г, регистрационный № 51171-12, класс точности 2.

-    рабочий эталон единицы длины 2 разряда в диапазоне значений от 0,6 до 120 м,

3.2.ГАФ.0003.2017 (Машина координатно-измерительная мобильная FARO Laser Scanner Focus 3D120).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и в градуировочной таблице в месте подписи поверителя.

Нормативные документы, устанавливающие требования к резервуару стальному вертикальному цилиндрическому теплоизолированному с защитной стенкой РВСтзс-40000

Приказ Росстандарта № 256 от 07.02.2018г. «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости»
