Весы вагонные неавтоматического действия СОСТАВ-С, 78582-20

Весы вагонные неавтоматического действия СОСТАВ-С (далее - весы) предназначены для измерения при статическом взвешивании массы порожних и груженых вагонов/цистерн с сухими сыпучими, твердыми, а также жидкими грузами любой вязкости.
Карточка СИ
Номер в госреестре 78582-20
Наименование СИ Весы вагонные неавтоматического действия
Обозначение типа СИ СОСТАВ-С
Изготовитель Общество с ограниченной ответственностью «ИнтерВес» (ООО «ИнтерВес»), г. Новосибирск
Год регистрации 2020
Срок свидетельства 29.06.2030
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Весы вагонные неавтоматического действия СОСТАВ-С (далее - весы) предназначены для измерения при статическом взвешивании массы порожних и груженых вагонов/цистерн с сухими сыпучими, твердыми, а также жидкими грузами любой вязкости.

Описание

Принцип действия весов основан на преобразовании деформаций упругих элементов датчиков весоизмерительных тензорезисторных, возникающих под действием силы тяжести взвешиваемого груза, в аналоговый или цифровой электрический сигнал, изменяющийся пропорционально массе груза. Сигналы преобразуются в цифровые при помощи преобразователя весоизмерительного вторичного Ньютон (далее - прибор) и результат взвешивания в единицах массы отображается на цифровом дисплее прибора с возможностью передачи информации на внешние электронные устройства (компьютер, принтер, выносное табло и т. п.).

Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ), преобразователя весоизмерительного вторичного Ньютон. ГПУ состоит из одной или нескольких (до 6 штук) весовых платформ, каждая из которых опирается на четыре весоизмерительные датчика. Весовая платформа представляет собой опорную металлическую раму с настилом из листовой стали и участком рельсового пути.

В весах применяются датчики весоизмерительные тензорезисторные С (регистрационный №67871-17) модификации С16А и С 16i производства ф. «Hottinger Baldwin (Suzhou) Electronic Measurement Technology Co., Ltd», КНР или датчики весоизмерительные сжатия 740 (регистрационный №50842-12) производства ф. «UTILCELL», Испания и преобразователи весоизмерительные вторичные Ньютон (регистрационный №56674-14) производства ООО ИК «ВЕСКОМ», г.Челябинск.

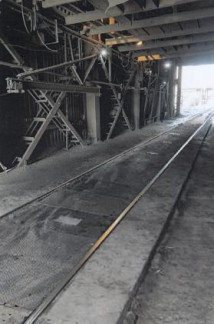

Общий вид весов представлен на рисунке 1.

Весы вагонные неавтоматического действия СОСТАВ-С выпускаются в следующих модификациях СОСТАВ-С Max, которые отличаются значением максимальной нагрузки (Max), числом поверочных интервалов, типом применяемых датчиков.

Форма маркировки весов: СОСТАВ-С Max,

где СОСТАВ-С - обозначение типа

Max - значение максимальной нагрузки, т

В весах предусмотрены следующие основные устройства и функции (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

-    полуавтоматическое устройство установки на нуль (T.2.7.2.2);

-    устройство автоматического слежения за нулем (T.2.7.3);

-    устройство первоначальной установки на нуль (Т.2.7.2.4).

Защита от несанкционированного доступа к ПО, настройкам и данным измерений обеспечивается пломбировкой переключателя режимов работы/настройки, расположенного на задней панели прибора (Ньютон-81) и на лицевой панели прибора (Ньютон-42). Переключатель утоплен в корпус и блокируется с помощью разрушаемой наклейки. ПО не может быть модифицировано без нарушения защиты.

Общий вид приборов и схемы их пломбирования приведены на рисунке 2.

Программное обеспечение

Программное обеспечение (далее ПО) приборов Ньютон-42 и Ньютон-81 является встроенным и метрологически значимым. Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Ньютон-42

Ньютон-81

Идентификационное наименование ПО

Номер версии (идентификационный номер) ПО

V-03.01

V-02.01

Цифровой идентификатор ПО

отсутствует, исполняемый код недоступен

Уровень защищенности встроенного ПО приборов соответствует высокому уровню по Р 50.2.077-2014.

Технические характеристики

Класс точности весов по ГОСТ OIML R 76-1 соответствует среднему классу (III).

Значения максимальной нагрузки (Мах), минимальной нагрузки (Min), поверочного интервала (е), действительной цены деления (d), числа поверочных интервалов (n), интервалы нагрузок (m) и пределы допускаемой абсолютной погрешности (mpe) при первичной поверке приведены в таблице 2.

Модификация

Max, т

Min, т

e

II

к

Для нагрузок m, т

mpe, кг

n

СОСТАВ-С 100

100

1,0

50

от 1 до 25 включ. св. 25 до 100 включ.

±25

±50

2000

СОСТАВ-С 100

100

2,0

100

от 2 до 50 включ. св. 50 до 100 включ.

±50

±100

1000

СОСТАВ-С 150

150

1,0

50

от 1 до 25 включ. св. 25 до 100 включ. св. 100 до 150 включ.

±25

±50

±75

3000

СОСТАВ-С 150

150

2,0

100

от 2 до 50 включ. св. 50 до 150 включ.

±50

±100

1500

СОСТАВ-С 200

200

2,0

100

от 2 до 50 включ. св. 50 до 200 включ.

±50

±100

2000

Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемой погрешности при первичной поверке.

Таблица 3 - Технические характеристики

Наименование характеристики

Значение

Особый диапазон рабочих температур ГПУ, °С :

-    с датчиками С16 А, С 16i

-    с датчиками 740

от -50 до +50 от -30 до +40

Диапазон рабочих температур Ньютон-42, Ньютон-81, °С

от -40 до +70

Габаритные размеры весовой платформы, мм, не более

-    длина

-    ширина

30000

3000

Количество весовых платформ, шт.

1-6

Масса весовой платформы, кг, не более

15000

Параметры электрического питания весов:

-    напряжение, В

-    частота, Гц

от 187 до 242 от 49 до 51

Потребляемая мощность, В • А, не более

20

Вероятность безотказной работы весов за 2000 часов, не менее

0,92

Средний срок службы, лет, не менее

10

Знак утверждения типа

наносится фотохимическим способом на маркировочную табличку, закрепленную на металлоконструкции ГПУ, и на титульный лист Руководства по эксплуатации типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Весы в сборе

СОСТАВ-С

1 комплект

Руководство по эксплуатации весов

ИВ.28.29.31.111.001.2019.РЭ

1 экз.

Паспорт

ИВ.28.29.31.111.001.2019.ПС

1 экз.

Руководство по эксплуатации на Ньютон

1 экз.

Поверка

осуществляется по Приложению ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011.

Основные средства поверки: рабочие эталоны единицы массы 4-го разряда по Государственной поверочной схеме для средств измерения массы (Гири класса точности М1, М1-2 по ГОСТ OIML R 111-1-2009);

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки в виде наклейки со штрих-кодом наносится на свидетельство о поверке и паспорт.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы, устанавливающие требования к весам вагонным неавтоматического действия СОСТАВ-С

ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Метрологические и технические требования. Испытания;

Государственная поверочная схема для средств измерения массы (Приказ Росстандарта №2818 от 29.12.2018 г.);

ТУ 28.29.31.111-78295278-2019 Весы вагонные неавтоматического действия СОСТАВ-С. Технические условия

Зарегистрировано поверок 7
Поверителей 2
Актуальность данных 05.12.2024
