| Номер в госреестре | 78583-20 |
| Наименование СИ | Полуприцепы-цистерны |
| Обозначение типа СИ | 964845, 964846, 964871, 964872, 964879, SF3328, SF3B28 |
| Изготовитель | ЗАО "Чебоксарское предприятие "Сеспель", г.Чебоксары |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Полуприцепы-цистерны 964845, 964846, 964871, 964872, 964879, SF3328, SF3B28 (далее по тексту - ППЦ) предназначены для измерений объема, а также для транспортирования и временного хранения нефтепродуктов.
ППЦ являются транспортными мерами полной вместимости (далее по тесту - ТМ).
Принцип действия ППЦ основан на их заполнении нефтепродуктом до указателя уровня налива, соответствующего определенному объему нефтепродукта. Слив нефтепродукта производится самотеком или через насос.
ППЦ состоят из сварной цистерны, имеющей в поперечном сечении круглую форму, установленной на шасси. Для гашения гидравлических ударов во время движения, внутри цистерны ППЦ установлены волнорезы. К верхней части обечайки корпуса цистерны ППЦ приварена заливная горловина с установленным указателем уровня налива.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:
- горловину с указателем уровня и воздухоотводящим устройством;
- съемную крышку горловины с заливным люком и дыхательным клапаном;
- клапан донный;
- кран шаровой;
- рукава напорно-всасывающие.
На боковых сторонах и сзади ППЦ имеется надпись «ОГНЕОПАСНО», знак ограничения максимальной скорости и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.
ППЦ изготовлены в следующих модификациях: 964845, 964846, 964871, 964872, 964879, SF3328, SF3B28, которые отличаются внешним видом, номинальной вместимостью, габаритными размерами и снаряженной массой.

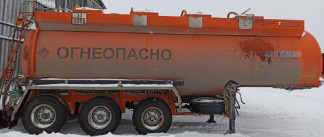

Общий вид ППЦ представлен на рисунках 1-7.
Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки представлены на рисунке 8.
отсутствует.
Таблица 1 - Метрологические характеристики ШЩ, 964845, 964846, 964871
| Наименование характеристики | Значение | ||
| Модификация | 964845 | 964846 | 964871 |
| Заводской номер | X8A964845C0000088; X8A964845D0000026; X8A964845D0000027; X8A964845D0000029; X8A964845D0000035; X8A964845D0000083; X8A964845D0000099; X8A964845D0000101; X8A964845E0000005; X8A964845E0000028; X8A964845E0000031; X8A964845E0000141; X8A964845E0000142; X8A964845E0000144; X8A964845E0000145; X8A964845F0000087; X8A964845F0000095; X8A964845F0000096; X8A964845F0000163 | X8A964846D0000059; X8A964846E0000014; X8A964846F0000048; X8A964846F0000055; X8A964846G0000006; X8A964846G0000007; X8A964846G0000008 | X8A964871D0000051; X8A964871E0000028 |
| Номинальная вместимость, м3 | 28,3 | 30,3 | 27,0 |
| Пределы допускаемой относительной погрешности ТМ, % | ±0,4 | ||
| Разность между номинальной и действительной вместимостью ТМ, %, не более | ±1,5 | ||
Таблица 2 - Метрологические характеристики ШЩ, 964872, 964879, SF3328, SF3B28
| Наименование характеристики | Значение | |||
| Модификация | 964872 | 964879 | SF3328 | SF3B28 |
| Заводской номер | X8A964872F0000008; X8A964872F0000024 | X8A964879F0000004; X8A964879F0000005; X8A964879F0000006; X8A964879F0000007 | X8ASF3328G0000018; X8ASF3328G0000019; X8ASF3328G0000020; X8ASF3328G0000029; X8ASF3 328H0000037 | X8ASF3B28K0000050; X8ASF3B28K0000051 |
| Номинальная вместимость, м3 | 29,0 | 22,0 | 28,3 | 28,0 |
| Пределы допускаемой относительной погрешности ТМ, % | ±0,4 | |||
| Разность между номинальной и действительной вместимостью ТМ, %, не более | ±1,5 | |||
| Наименование характеристики | Значение | ||
| Модификация | 964845 | 964846 | 964871 |
| Заводской номер | X8A964845C0000088; X8A964845D0000026; X8A964845D0000027; X8A964845D0000029; X8A964845D0000035; X8A964845D0000083; X8A964845D0000099; X8A964845D0000101; X8A964845E0000005; X8A964845E0000028; X8A964845E0000031; X8A964845E0000141; X8A964845E0000142; X8A964845E0000144; X8A964845E0000145; X8A964845F0000087; X8A964845F0000095; X8A964845F0000096; X8A964845F0000163 | X8A964846D0000059; X8A964846E0000014; X8A964846F0000048; X8A964846F0000055; X8A964846G0000006; X8A964846G0000007; X8A964846G0000008 | X8A964871D0000051; X8A964871E0000028 |
| Снаряженная масса, кг, не более | 7400 | 7400 | 7400 |
| Температура окружающей среды при эксплуатации, °С | от -40 до +45 | ||
Таблица 4 - Основные технические характеристики ППЦ 964872, 964879, SF3328, SF3B28
| Наименование характеристики | Значение | |||
| Модификация | 964872 | 964879 | SF3328 | SF3B28 |
| Заводской номер | X8A964872F0000008; X8A964872F0000024 | X8A964879F0000004; X8A964879F0000005; X8A964879F0000006; X8A964879F0000007 | X8ASF3328G0000018; X8ASF3328G0000019; X8ASF3328G0000020; X8ASF3328G0000029; X8ASF3 328H0000037 | X8ASF3B28K0000050; X8ASF3B28K0000051 |
| Снаряженная масса, кг, не более | 7150 | 7350 | 7100 | 8000 |
| Температура окружающей среды при эксплуатации, °С | от -40 до +45 | |||
наносится на маркировочную табличку ударным способом или в виде наклейки и на титульный лист эксплуатационной документации типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Полуприцеп-цистерна | — | 1 шт. |
| Запасные части, инструменты и принадлежности | — | 1 комплект |
| Формуляр | — | 1 экз. |
| Паспорт транспортного средства | — | 1 экз. |
осуществляется по документу ГОСТ 8.600-2011 «ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки» объемным методом.
Основное средство поверки: установка поверочная передвижная УПМВ/1 (рег. №58077-14): пределы допускаемой относительной погрешности измерения объема выдаваемой жидкости ± 0,15 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик ППЦ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и на пломбу, ограничивающую возможность перемещения указателя уровня налива.
отсутствуют.
Нормативные документы, устанавливающие требования к полуприцепам-цистернам 964845, 964846, 964871, 964872, 964879, SF3328, SF3B28
Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденная Приказом Росстандарта от 07 февраля 2018 г. № 256
ГОСТ 8.600-2011 ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки
| Зарегистрировано поверок | 98 |
| Поверителей | 9 |
| Актуальность данных | 15.09.2024 |
