| Номер в госреестре | 78585-20 |
| Наименование СИ | Измерители обводненности |
| Обозначение типа СИ | Red Eye® 2G B-filter |
| Изготовитель | "Weatherford International Ltd.", США |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители обводненности Red Eye®2G B-filter (далее - измеритель) предназначен для измерения содержания воды в нефти, нефтегазоводяной смеси, стабильном и нестабильном газовом конденсате.
Принцип действия измерителя основан на измерении уровня поглощения нефтью и водой ближнего инфракрасного (ИК) излучения в анализируемой водонефтяной эмульсии. Измерения проводят на нескольких значениях длины волны, при которых коэффициенты поглощения нефти и воды существенно различны.
Измеритель обводненности состоящий из первичного преобразователя и электронного блока обработки информации, присоединяются к нефтепроводу с помощью фланцев или резьбового соединения.
Основными элементами первичного преобразователя являются: широкополосный источник ближнего ИК-излучения, проточная ячейка, оптоволоконный коллиматор, оптические фильтры и фотодиоды. Измеряемая среда проходит через проточную ячейку, расположенную в измерительной трубке (длина оптического пути составляет около 2 мм).
Электронный блок обеспечивает следующие функции: обработку результатов измерений; отображение на цифровом дисплее результатов измерений; номера скважины и другой дополнительной информации; формирование аналогового выходного сигнала (4-20 мА), пропорционального содержанию воды; градуировку влагомера; температурную компенсацию; диагностику состояния влагомера. Передача цифровой измерительной информации на основной компьютер осуществляется через порты связи RS-232 или RS-485 (Modbus RTU).

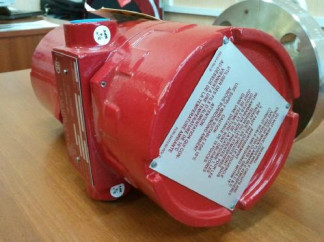

Общие вид измерителей представлен на рис. 1, схема пломбирования от несанкционированного доступа представлена на рис. 2.
Рисунок 2 - Место пломбирования измерителя от несанкционированного доступа
Программное обеспечение (ПО) измерителей реализовано во встроенном электронном блоке измерителя.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО измерителей.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | PC-59-00118-00 |
| Номер версии (идентификационный номер) ПО | Не ниже 5.09.06 |
| Цифровой идентификатор ПО | Не применяется |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».
Основные метрологические характеристики измерителей приведены в таблице 2
Таблица 2 - Основные метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений объемной доли воды, % | от 0 до 20,00 |
| Содержание объемной доли свободного газа в измеряемой среде, %, не более | 5,0 |
| Пределы допускаемой абсолютной погрешности измерений объемной доли воды, % | |
| - в диапазоне содержания объемной доли воды от 0 до 5,0 включ. | ±0,05 |
| - в диапазоне содержания объемной доли воды от 5,0 до 10,0 включ. | ±0,10 |
| - в диапазоне содержания объемной доли воды от 10,0 до 20,0 включ. | ±0,15 |
Таблица 2а - Основные технические характеристики измерителя и параметры измеряемой среды_
| Наименование характеристики | Значение |
| Измеряемая среда | Нефтегазоводяная смесь, нефть, стабильный и нестабильный газовый конденсат |
| Минимальная скорость измеряемой среды, м/с - при вертикальной установке - при горизонтальной установке | 0,61 1,22 |
| Избыточное давление измеряемой среды, МПа, не более | 25,0 |
| Диапазон температур измеряемой среды, °С | от 0 до 150 |
| Диапазон температуры окружающей среды, °С | от -45 до +65 |
| Средний срок службы, лет: | 10 |
| Наработка на отказ, лет | 40000 |
| Параметры электропитания | |
| Род тока | Постоянный |
| Напряжение, В: | от 10 до 32 |
| Потребляемая мощность, Вт, не более | 10 |
наносится на титульный лист эксплуатационной документации типографским способом.
Комплектность средства измерений приведена в таблице 3.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Измеритель обводненности Red Eye®2G B-filter | заводские № 2G17061076, 2G17061074, 2G17061075 | 3 шт. |
| Кабельный ввод | - | |
| Комплект для калибровки | - | |
| Измеритель обводненности. Руководство пользователя | - | 1 экз. |
| Паспорт и описание устройства | FL.REDEYE.BF.007.ro.Rev.00 | 3 экз. |
| Методика поверки | МП 1040-9-2019 | 1 экз. |
осуществляется по документу МП 1040-9-2019 «ГСИ. Инструкция. Измерители обводненности Red Eye® B-filter. Методика поверки», утвержденному ФГУП ВНИИР 20.11.2019 г.
Основные средства поверки:
- рабочие эталоны по ГОСТ 8.614-2013, с диапазоном воспроизведения объемного влагосодержания, соответствующим диапазону измерителя и абсолютной погрешностью: не более ±0,10 % для эталонов 1-го разряда и не более ±0,50 % для эталонов 2-го разряда.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к измерителям обводненности Red Eye® B-filter
ГОСТ 8.614-2013 ГСИ. Государственная поверочная схема для средств измерений объемного влагосодержания нефти и нефтепродуктов
| Зарегистрировано поверок | 11 |
| Поверителей | 2 |
| Актуальность данных | 20.11.2024 |
