Система коммерческого учета и контроля резервуарных запасов парка сырой нефти Entis- т.910-11, 78589-20

Назначение

Система коммерческого учета и контроля резервуарных запасов парка сырой нефти Entis- т.910-11 (далее - система) предназначена для измерений уровня, давления, температуры, плотности и количества запасов жидких продуктов, расчета их объема и массы путем сбора измерительной информации, передаваемой в цифровом виде по протоколам GPU, IP-BPM, HART, Modbus, Fieldbus, ее обработки и индикации, формирования цифровых сигналов управления.

Описание

Система коммерческого учета и контроля резервуарных запасов парка сырой нефти Entis- т.910-11 с заводским номером 880550652/880025989 включает в себя 4 комплекта средств измерений уровня (уровнемеры с сервоприводом Honeywell Enraf model 854 ATG Servo Gauge), температуры (преобразователь температуры Enraf Vito 762 датчик Vito Probe 764 и Vito Probe 766), давления (датчики давления ST3000 и ST800 и 3051S производства фирмы «Honeywell-Enraf» Нидерланды, Rosemount Inc., США), установленных на резервуарах, контроллеров управления CIU Plus и CIU Prime, производства фирмы «Honeywell-Enraf» Нидерланды, а также АРМ оператора с программным обеспечением Entis (ПО Entis) и информационноизмерительные каналы передачи измерительной информации, образованные перечисленными устройствами.

Принцип действия системы заключается в следующем:

На входы устройств полевых интерфейсов связи 880 CIU Prime от средств измерений уровня, температуры, давления продукта по цифровым протоколам связи поступает сигнал, содержащий значения измеряемых величин. В устройстве происходит преобразование полученного входного сигнала в выходной цифровой сигнал по протоколу Modbus, передающийся на устройства 880 CIU Plus. Микропроцессорная схема устройств 880 CIU Plus, используя введенные заранее конфигурационные данные о параметрах и характеристиках резервуаров, проводит расчет запасов продукта: массы, объема, в т.ч. приведенного к 15 °С и к 20 °С.

По протоколу ModBus полученная информация о состоянии резервуарных запасов передается в центральную станцию системы, на которой осуществляется ее визуализация, а также передача данных в системы регулирования и управления высшего уровня.

В состав системы входит 4 комплекта средств измерений уровня, температуры и давления.

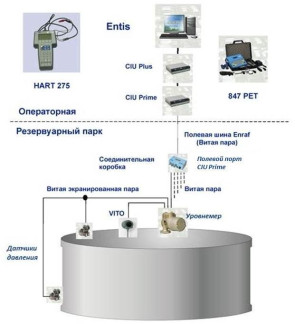

Схема Системы коммерческого учета и контроля резервуарных запасов парка сырой нефти Entis- т.910-11 представлена на рисунке 1.

Entis

СШ Plus

CIU Prime

Полевая шина Enraf (Витая пара]

HART 275

Операторная Резервуарный парк

Полевой порт CIU Prime

Соединительная

коробка

t

Витая экранированная пара

т

VITO

Датчики

давления

Ь*

Рисунок 1 - Схема Системы коммерческого учета и контроля резервуарных запасов парка

сырой нефти Entis- т.910-11

Общий вид устройств интерфейсов связи CIU 880 Prime/Plus представлен на рисунке 2.

Схема опломбирования (ограничения доступа) от внешнего доступа представлена на рисунке 3.

J

Задняя панель ycipuijjcnj junYpi|>cttc<iG свячн

ф

I 1о:кч:он i ic t!i:|4;£ii<> чд rt.™ iAEJI OKI 1РОНЛ1Ю

Ч'ЗЗМОКв |.НС]КЛ,1И>Ч!Т-СЯ КЛЮЧ!

ПсрекЛиг^атЧм!. сн.эо-

МСКРТ ( ItL III.S.Ih DyV Ilk

tlEOH LI ^1й1ГШ:1Н1ки-t-jtai 1ию>и71ф:,1Ц|.м[]1Ш1

[ toiowcini? мсрсыючаггем РЛЗЕУЮКИРОВЛ! 10

Мйт» uiiioMi'UfKr'tiaiDta:

Citt:ii.na.iiiti;in; Ц|Л!), ЦЫ^

И.'Ии|ПН|}П1ШЧН1>,<й CL1.:JLPHIIIU

Рисунок 3 - Схема опломбирования (ограничения доступа)

Программное обеспечение

Устройства 880 CIU Prime, 880 CIU Plus, имеют микропрограмму, встроенную в EPROM, и не доступную для изменения вне заводских условий. Микропрограмма осуществляет функций преобразования, обработки сигналов измерительной информации, и их передачи. Настройки, применяемые на объекте эксплуатации, хранятся в микросхеме NOVRAM.

Защита микропрограммы, реализована использованием паролей доступа к данным, а также аппаратной блокировкой «замковыми» переключателями, находящимися на задней панели устройств.

Обозначение версии микропрограммы вносится в формуляр системы. Обозначение версии микропрограммы формируется по алгоритму, использующему данные о модели устройства (CIU 880 Prime или CIU 880 Plus), серийном номере, присвоенном при изготовлении, оснащению интерфейсами связи.

Микропрограмма защищена от недопустимых изменений с использованием комбинации программных средств (ограничение прав доступа с помощью пароля) и аппаратных средств (блокировка с помощью замковых переключателей).

Идентификационные данные программного обеспечения системы приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Уровень защиты ПО от непреднамеренных и преднамеренных изменений: соответствует уровню «высокий» по Р 50.2.077-2014. Примененные специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, удаления и иных преднамеренных изменений ПО и изменений данных.

Таблица 2 - Метрологические характеристики систем

Основные технические характеристики систем приведены в таблице 3.

Таблица 3 - Технические характеристики систем

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность

Комплектность систем приведена в таблице 4.

Таблица 4 - Комплектность системы

Поверка

осуществляется по документу МП 1125-7-2019 «ГСИ. Система коммерческого учета и контроля резервуарных запасов парка сырой нефти Entis- т.910-11. Методика поверки», утвержденному ФГУП «ВНИИР» 24.12.2019 г.

Основные средства поверки:

-    рулетка измерительная металлическая с грузом 2-го класса точности по ГОСТ 7502-98 с верхним пределом измерений 30 м (регистрационный номер 55464-13);

-    рабочий эталон единицы температуры 3 разряда в диапазоне значений от 0 до плюс 95 °С по ГОСТ 8.558-2009 с пределом допускаемой абсолютной погрешности не более ± 0,2 °С;

-    Плотномер ПЛОТ-3Б-1Р (регистрационный номер 20270-12) с диапазоном измерения плотности от 630 до 1100 кг/м3 с пределом допускаемой абсолютной погрешности не более ± 0,5 кг/м3;

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке системы или в паспорт системы.

Сведения о методах измерений

приведены в документе «ГСИ. Масса нефти. Методика измерений косвенным методом статических измерений в вертикальных резервуарах с применением системы учета и контроля резервуарных запасов «Entis» в резервуарных парках ООО «РН - Туапсинский НПЗ» (свидетельство об аттестации методики (метода) измерений № 003.2903.УМ-КЛ.Яи.311959-

2019 от 11.12.2019, номер в реестре ФР.1.29.2019.35920).

Нормативные документы, устанавливающие требования к системе коммерческого учета и контроля резервуарных запасов парка сырой нефти Entis- т.910-11

ГОСТ 8.477-82 ГСИ. Государственная поверочная схема для средств измерений уровня жидкости

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

ГОСТ Р 8.595-2004 ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений

Приказ Минэнерго России от 15 марта 2016 г. №179 Об утверждении перечня изменений, относящихся к сфере государственного регулирования обеспечения единства измерений, выполняемых при учете используемых энергетических ресурсов, и обязательных метрологических требований к ним, в том числе показателей точности измерений
