Резервуар вертикальный стальной цилиндрический РВСПК-50000, 78590-20

Назначение

Резервуар вертикальный стальной цилиндрический РВСПК-50000 (далее - резервуар) предназначен для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.

Описание

Принцип действия резервуара основан на заполнении его нефтью или нефтепродуктом до определенного уровня, соответствующего объему согласно градуировочной таблице резервуара.

Резервуар РВСПК-50000 представляет собой стальную вертикальную конструкцию цилиндрической формы с плавающей крышей.

Тип резервуара - вертикальный стальной цилиндрический. Резервуар оборудован боковой лестницей, замерным люком, люками-лазами и приемо-раздаточными устройствами для обслуживания во время эксплуатации. Заполнение и опорожнение резервуара осуществляется через приемо-раздаточные патрубки, расположенные в первом поясе резервуара. Резервуар также оснащен молниезащитой, защитой от статического электричества и системой тушения пожара.

Тип размещения - наземный. Фундамент резервуара РВСПК-50000 соответствует требованиям ГОСТ 31385-2016 «Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия».

Резервуар расположен на территории резервуарного парка Омского районного нефтепроводного управления, филиала АО «Транснефть - Западная Сибирь» по адресу: 644040, Россия, г. Омск, пер. Нефтяной, 18, ЛПДС «Омск».

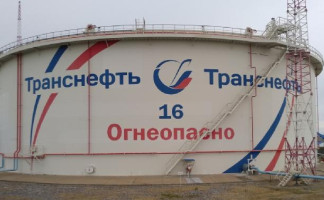

Общий вид резервуара вертикального стального цилиндрического РВСПК-50000 зав.№ 16 представлен на рисунке 1.

Пломбирование резервуара вертикального стального цилиндрического РВСПК-50000 не предусмотрено.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические и технические характеристики

Знак утверждения типа

наносится на титульные листы паспортов типографским способом. Комплектность средства измерений

Таблица 2 - Комплектность средства измерений

Поверка

осуществляется по документу ГОСТ 8.570-2000 «Государственная система обеспечения единства измерений. Резервуары стальные вертикальные цилиндрические. Методика поверки». Основные средства поверки:

-    рулетка измерительная металлическая Р, 2-го класса точности, с верхним пределом измерений 30 м, с грузом Р30У2Г (рег. № 51171-12);

-    рулетка измерительная металлическая Р, 2 класса точности, с верхним пределом измерений 50 м, с кольцом Р50У2К (рег. № 51171-12);

-    толщиномер ультразвуковой БУЛАТ 2, диапазон измерений толщины от 0,6 до 30 мм, ПГ±(0,001Ь+0,03) мм (рег. № 46426-11);

-    нивелир оптический ADA Ruber-X32 с рейкой, диапазон измерений углов от 0° до 360°, СКП измерения ±2,0 мм (рег. № 43704-10);

-    теодолит оптический RGK TO-15, диапазон измерения углов: вертикальных от минус 55° до плюс 60°, горизонтальных от 0° до 360°, ±15” (рег. № 55446-13);

-    штангенциркуль ТТТЦ-Т, ПГ±0,1 мм (рег. № 22088-07);

-    динамометр пружинный ДПУ-0,001-2, (0-100) Н (рег. № 1808-63);

-    линейка измерительная металлическая, (0-300) мм, ПГ±0,1 мм (рег. № 34854-07).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и градуировочную таблицу в виде оттиска поверительного клейма.

Сведения о методах измерений

отсутствуют.

Нормативные документы, устанавливающие требования к резервуару вертикальному стальному цилиндрическому РВСПК-50000

Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

ГОСТ 8.570-2000 Государственная система обеспечения единства измерений. Резервуары стальные вертикальные цилиндрические. Методика поверки

ГОСТ 31385-2016 «Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия
